Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |

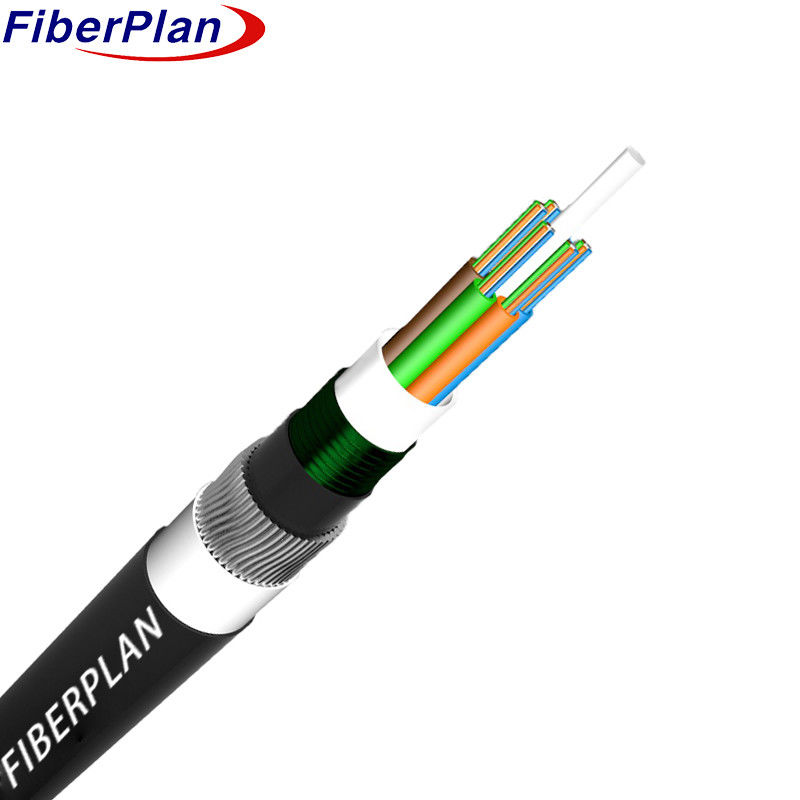

Διπλό θωρακισμένο διπλό καλώδιο οπτικής εξωτερικής λειτουργίας GYTA53
Περιγραφή
Η κατασκευή του καλωδίου περιλαμβάνει οπτικές ίνες που στεγάζονται σε ένα πλαστικό χαλαρό σωλήνα υψηλής ανάλυσης γεμάτο
Ο πυρήνας του είναι ένα ατσάλινο σύρμα, που μερικές φορές περιβάλλεται με πολυαιθυλένιο.
Για τα καλώδια υψηλού αριθμού ινών, χρησιμεύει ως το μέταλλο μέλος αντοχής.
Ο πυρήνας αυτός είναι πλήρως γεμάτος με ένα
Το καλώδιο είναι κατασκευασμένο από ένα υλικό που χρησιμοποιείται για την αποθήκευση των υδάτων.
είναι περαιτέρω ενισχυμένη με διάμηκη στρώση PSP και ολοκληρώνεται με εξωτερική κάλυψη PE
για την ενίσχυση της αντοχής και της προστασίας από εξωτερικά στοιχεία.
Εφαρμογή
*Αναπροσαρμογή εξωτερικής διανομής:Αναπροσαρμοσμένο για εξωτερικά περιβάλλοντα, αυτό το καλώδιο είναι ειδικά σχεδιασμένο για την
σχεδιασμένο για να αντέχει σε περιβαλλοντικές προκλήσεις, εξασφαλίζοντας αξιόπιστη απόδοση σε εξωτερικούς χώρους
σενάρια διανομής.
*Πολυδιάστατες επιλογές εγκατάστασης:Υπανορθώνει με πολλαπλές μεθόδους εγκατάστασης, συμπεριλαμβανομένης της εναέριας
η ανάπτυξη, η εγκατάσταση αγωγών και η άμεση ταφή, παρέχοντας ευελιξία στον σχεδιασμό υποδομών.
*Ιδανικό για τις μακρινές και τοπικές επικοινωνίες δικτύου:
Οι ανάγκες τόσο της επικοινωνίας μεγάλων αποστάσεων όσο και των εγκαταστάσεων δικτύων τοπικής περιοχής, εξασφαλίζοντας
αποτελεσματική και αποδοτική μετάδοση δεδομένων σε διάφορες αποστάσεις.
Χαρακτηριστικό
*Αδύναμη μηχανική και θερμοκρασιακή απόδοση:Ασφαλίζει αξιόπιστη λειτουργικότητα σε διάφορες συνθήκες
μηχανικές πιέσεις και θερμοκρασιακές συνθήκες.
*Ανθεκτικός στην υδρόλυση χαλαρός σωλήνας υψηλής αντοχής:Διαθέτει χαλαρό σωλήνα υψηλής αντοχής σε
υδρόλυση, εξασφαλίζοντας παρατεταμένη αντοχή του καλωδίου.
* Ειδική ένωση πλήρωσης σωλήνων για προστασία ινών:Χρησιμοποιεί ειδική ένωση πλήρωσης
μέσα στο σωλήνα για να παρέχει την απαραίτητη προστασία στις οπτικές ίνες.
*Αντίσταση σε συντρίμμια και ευελιξία:Συγκεντρώνει την αντίσταση σε συντρίμμια με ευελιξία, διευκολύνοντας την ευελιξία
εγκαταστάσεις σε διάφορα περιβάλλοντα.
*Πρόσθετα μέτρα υδατοστεγούς κατασκευής:
-Κεντρικό μέτρο αντοχής:Χρησιμοποιεί ένα χάλυβα καλώδιο ως κεντρικό μέτρο αντοχής.
- Γεμίζοντας τον πυρήνα του καλωδίου: εξασφαλίζει την πλήρη γέμιση του πυρήνα του καλωδίου με μια ένωση για την ενίσχυση
υδατοστεγή ακεραιότητα.
-Απόφραγμα υγρασίας APL:Χρησιμοποιεί ένα πολυαιθυλενικό λαμινικό αλουμινίου (APL) ως απόφραγμα υγρασίας.
-Συμμόρφωση με την υγρασία: Εφαρμόζεται πολυαιθυλένιο (PSP) κατά μήκος για να βελτιωθεί η ανθεκτικότητα στην υγρασία.
- υλικό που εμποδίζει το νερό: ενσωματώνει υλικά που εμποδίζουν το νερό για να εξασφαλίσει περαιτέρω προστασία
κατά της εισόδου νερού.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 12-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 1.3mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,1 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται μαύρο ετικέτα, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,4 mm | 150±4kg/km | |||||
| 48 πυρήνες | 140,0±0,4 mm | 200±4kg/km | |||||
| 60 πυρήνες | 140,0±0,4 mm | 205±4kg/km | |||||
| 72 πυρήνες | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 πυρήνες | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 πυρήνες | 20.3±0,4 mm | 310±4kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
