Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΓΙΦΤΖΙΑ |

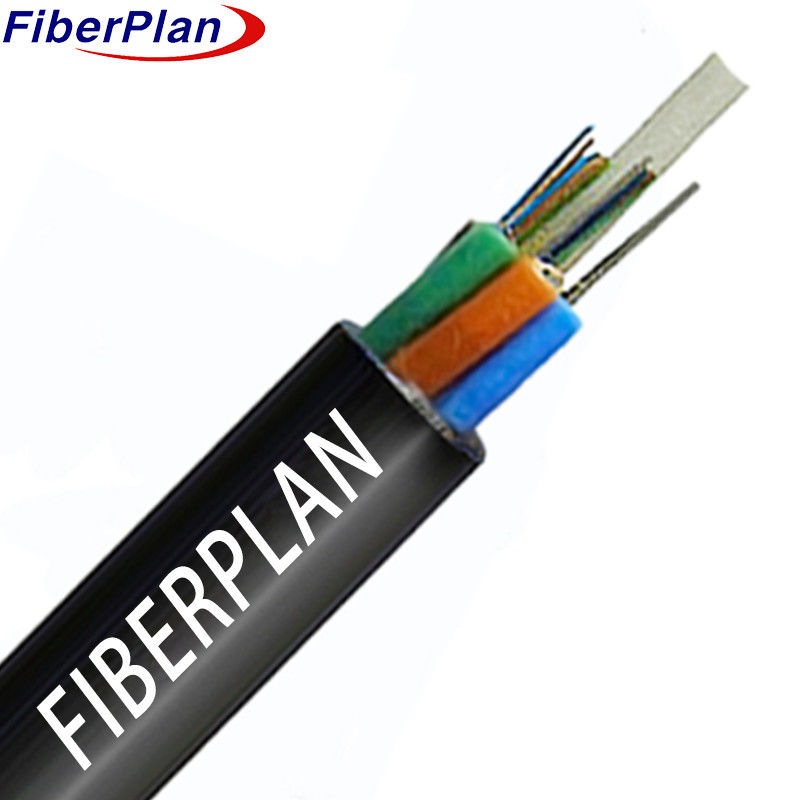

Εξωτερικό μη θωρακισμένο μονό/πολυτρόπιο αντιφωτιστικό GYFTZY
Περιγραφή
Η διάταξη αυτή περιλαμβάνει την τοποθέτηση ινών μέσα σε ένα πλαστικό χαλαρό σωλήνα υψηλού μοδίου, γεμάτο με ένα ανθεκτικό στο νερό
Ένα βασικό συστατικό, το ενισχυμένο με ίνες πλαστικό (FRP), χρησιμεύει ως η μη μεταλλική αντοχή
Γύρω από αυτό το μέτρο αντοχής, οι σωλήνες και τα υλικά πλήρωσης είναι κολλημένα για να σχηματίσουν ένα
Για την προστασία από την είσοδο νερού, ο πυρήνας του καλωδίου είναι γεμάτος με προστατευτικό συμπλήρωμα
Τέλος, το καλώδιο περιβάλλεται με μια περίβλημα PE, ολοκληρώνοντας την συναρμολόγηση.
Εφαρμογή
☆ Ιδανικό για εξωτερικά δίκτυα διανομής.
☆ Κατάλληλο για συστήματα μεταφοράς ισχύος.
☆ Αξιόπιστο για δίκτυα πρόσβασης και τοπικά δίκτυα σε περιοχές με υψηλές ηλεκτρομαγνητικές παρεμβολές.
Χαρακτηριστικά
☆ Εξαιρετική μηχανική και θερμοκρασιακή απόδοση.
☆ Υψηλής αντοχής χαλαρός σωλήνας με αντοχή στην υδρόλυση.
☆ Ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει την κρίσιμη προστασία των ινών.
☆ Υπερισσότερη αντοχή σε συντριβή και ευελιξία.
☆ Ολοκληρωμένη γέμιση πυρήνα καλωδίου με την ένωση γέμισσης σωλήνα.
Λεπτομέρειες δομής
| Προδιαγραφές | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Αριθμός ινών | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνα | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθ. της ράβδου πλήρωσης | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| πάχος του χαλαρού σωλήνα | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Διάμετρος εξωτερικού (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό Μέγεθος σακούλας (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Υλικό χαλαρού σωλήνα | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Χρώμα χαλαρού σωλήνα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα |
| Υλικό μέλους κεντρικής αντοχής | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ |
| Διάμετρος μέλους κεντρικής αντοχής | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Σχήμα | - | - | - | - | - | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) |
| Υλικό ράβδου πλήρωσης | PP | PP | PP | PP | PP | - | - | - |
| Χρώμα ράβδου γεμίσματος | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | - | - | - |
| Υλικό συστήματος αποφράγματος νερού | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης |
| Υλικό εξωτερικής κάλυψης | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ |
| Χρώμα εξωτερικής κάλυψης | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο |
Μηχανικές και περιβαλλοντικές επιδόσεις
| Ιδιοκτησία | Μακροπρόθεσμα | Σύντομη |
|---|---|---|
| Δυνατότητα τράβηξης | 600N | 1500N |
| Τραυματιστικό φορτίο | 300N/100mm | 1000N/100mm |
| Ράδιο κάμψης | Δυναμικό: 20D | Στατική: 10D |
| Προδιαγραφές θερμοκρασίας | Αποθήκευση: -20°C έως +70°C | Εγκατάσταση: -10°C έως +60°C |
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 |
|---|---|---|---|---|
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό |
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Διάμετρος επικάλυψης | Εμ. | 125±1 | 125±1 | 125±1 |
| Επικάλυψη Μη κυκλική | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 |
