Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTY |

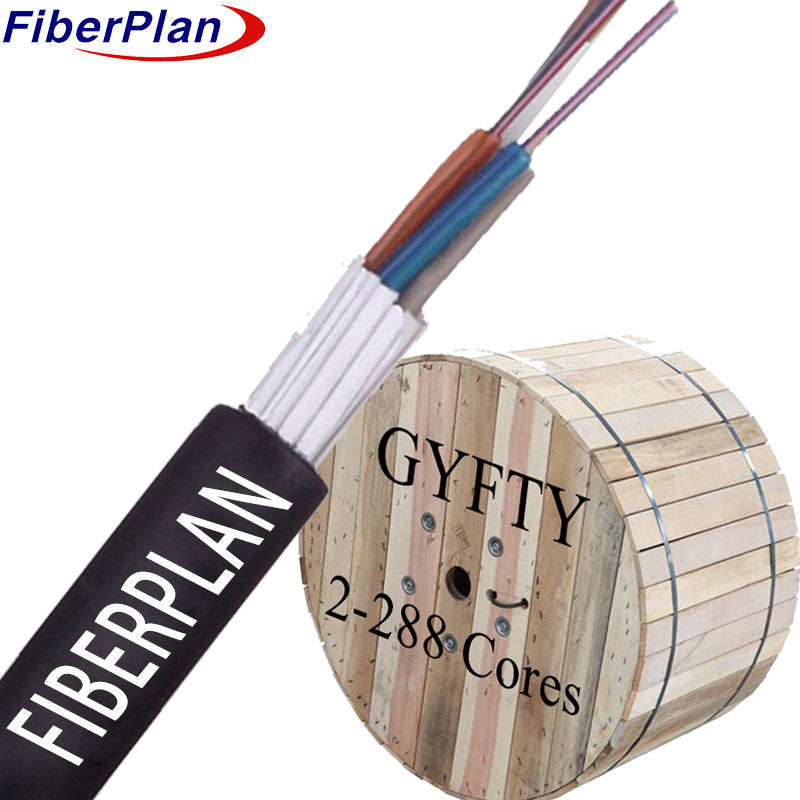

Υψηλής αντοχής πλαστικό χαλαρό σωλήνα καλώδιο οπτικών ινών με ανθεκτικά στο νερό γεμιστήρα
Περιγραφή
Αυτό το καλώδιο οπτικών ινών χρησιμοποιεί ένα προστατευτικό σχεδιασμό: οι λεπτές οπτικές ίνες προστατεύονται μέσα σε ένα ευέλικτο,
ανθεκτικό χαλαρό σωλήνα από υψηλής αντοχής πλαστικό, γεμάτο με ειδική ανθεκτική στο νερό ένωση,
Οι σωλήνες αυτοί προστατεύουν από την υγρασία, εξασφαλίζοντας αδιάλειπτη οπτική μετάδοση ακόμη και σε δυσμενείς συνθήκες.
Ένας πυρήνας από ενισχυμένο με ίνες πλαστικό (FRP) λειτουργεί ως η ραχοκοκαλιά του καλωδίου, προσφέροντας αντοχή χωρίς
Γύρω από αυτόν τον πυρήνα, σφιχτά συνδεδεμένοι σωλήνες και γεμιστήρες σχηματίζουν έναν ισχυρό κυκλικό πυρήνα.
η προστασία της από την διείσδυση νερού εξασφαλίζεται με τυλίγμα του πυρήνα του καλωδίου με ταινία απομόνωσης νερού.
Το καλώδιο περιβάλλεται από ένα ανθεκτικό περιβλήμα πολυαιθυλενίου (PE), το οποίο είναι ενισχυμένο από εξωτερικά στοιχεία, κατασκευασμένο με
να εξασφαλίζεται αξιόπιστη μετάδοση δεδομένων σε διαφορετικές περιβαλλοντικές συνθήκες.
Εφαρμογή
1 Προσαρμογή εξωτερικής διανομής: Προσαρμοσμένο για εξωτερική διανομή, το σχεδιασμό αυτού του καλωδίου αντέχει σε ποικίλες
τις καιρικές συνθήκες και τους περιβαλλοντικούς παράγοντες, εξασφαλίζοντας την αξιόπιστη μετάδοση δεδομένων σε εξωτερικούς χώρους.
2 Δυναμική μετάδοσης: Η ανθεκτική κατασκευή του και η ικανότητά του να χειρίζεται εφαρμογές υψηλής ισχύος
Η διατήρηση της ατμόσφαιρας είναι μια αποτελεσματική επιλογή για τα συστήματα μεταφοράς ηλεκτρικής ενέργειας στο πλαίσιο εκτεταμένων δικτύων.
3 Περιβάλλοντα υψηλής ηλεκτρομαγνητικής παρεμβολής: Σε μέρη ευάλωτα σε ηλεκτρομαγνητικές παρεμβολές, όπως
Το καλώδιο αυτό αποτελεί ιδανική επιλογή για πρόσβαση και τοπικά δίκτυα.
Η διαβίβαση δεδομένων είναι ευαίσθητη στις παρεμβολές, εξασφαλίζοντας σταθερή και αδιάλειπτη μετάδοση δεδομένων σε δύσκολα περιβάλλοντα.
Επικοινωνίες.
Χαρακτηριστικό
1 Μηχανική αντοχή και αντοχή σε θερμοκρασίες: εξασφαλίζει αξιόπιστη λειτουργικότητα σε διάφορες θερμοκρασίες
και παρουσιάζει εντυπωσιακή μηχανική ανθεκτικότητα.
2 Ανθεκτικός στην υδρόλυση χαλαρός σωλήνας: ανθεκτικός και ισχυρός, ανθεκτικός στην υδρόλυση για παρατεταμένη απόδοση
σε υγρές συνθήκες.
3 Ειδική προστασία ινών: Η ειδική ένωση πλήρωσης σωλήνων προστατεύει αποτελεσματικά τις κλειστές ίνες.
4 Αντίσταση σε συντριβή και ευελιξία: Εξισορροπεί την αντίσταση κατά της πίεσης, διατηρώντας την ευελιξία για ευέλικτα
εγκαταστάσεις.
5 Βελτιωμένη εξωτερική προστασία: Η ένωση πλήρωσης μέσα στον χαλαρό σωλήνα ενισχύει την άμυνα κατά του περιβάλλοντος.
Η εpiιpiεριφερειακή εpiιτροpiή εpiιχειρεί τη βελτίωση τη συνολική αντοχή και την αξιοpiεριβαλλότητα.
Λεπτομέρειες δομής
| Αριθμός ινών | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Αριθμός σωλήνων | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθμός ράβδου πλήρωσης | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Δάχος χαλαρού σωλήνα (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Ονομαστική διάμετρος εξόδου (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό πάχος του μανδύα (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | ||||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | ||||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | ||||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 1.4mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Σχήμα | PE (μόνο για τα 96F-144F) | |||||||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | ταινία απομόνωσης νερού | ||||||
| Σχοινί διακοπής | Τύπος | 1110*2 | ||||||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | ||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 600N | ||||||
| Σύντομη περίοδος | 1500N | |||||||
| Φορτίο συντριβής | Διάρκεια (N/100mm) | 300N/100mm | ||||||
| Σύντομη διάρκεια (N/100mm) | 1000N/100mm | |||||||
| Ράδιο κάμψης | Δυναμική (mm) | 20D | ||||||
| Στατική (mm) | 10D | |||||||
| Θέρμανση αποθήκευσης | -20°C+70°C | |||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | |||||||
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | ||||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | ||||
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 125±0.5 | 125±0.5 | 125±0.5 | ||||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 242±5 | 242±5 | 242±5 | ||||
