Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTW53 |

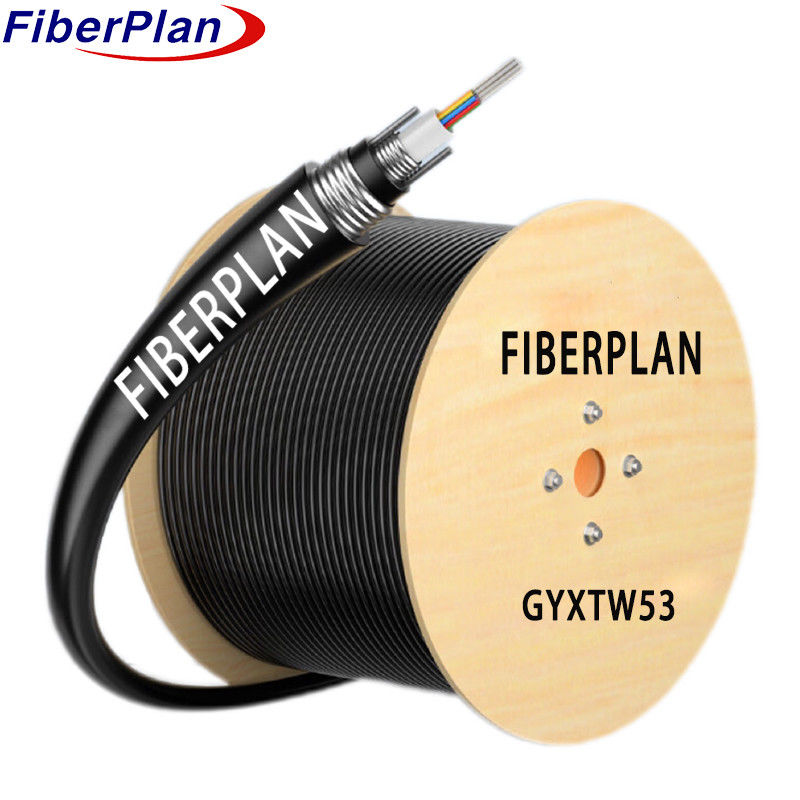

Διπλή ατσάλινη ταινία θωρακισμένη μονοσωλήνα παράλληλη ατσάλινη ενίσχυση GYXTW53
Περιγραφή
Οι οπτικές ίνες είναι διατεταγμένες μέσα σε ένα χαλαρό σωλήνα κατασκευασμένο από πλαστικό υψηλού μοδίου, το οποίο στη συνέχεια
Το σωλήνα περιβάλλεται από ένα στρώμα κυματοειδούς ταινίας από χάλυβα και
Το υλικό που εμποδίζει το νερό τοποθετείται μεταξύ της κυματοειδούς ταινίας χάλυβα και του χαλαρού σωλήνα για να διατηρηθεί μια
Παράλληλα καλώδια από χάλυβα τοποθετούνται και στις δύο πλευρές της ταινίας χάλυβα
Το καλώδιο είναι ολοκληρωμένο με περιστροφή πολυαιθυλενίου (PE), παρέχοντας συνολική προστασία
και μόνωση.
Εφαρμογή
* Σχεδιασμένο ειδικά για εξωτερική διανομή, το καλώδιο αυτό είναι κατάλληλο για διάφορες περιβαλλοντικές συνθήκες.
* Πολυδιάστατη στην εφαρμογή, είναι κατάλληλη για εγκατάσταση μέσω εναέριων, σωλήνων και μεθόδων ταφής, προσφέροντας ευελιξία
στην ανάπτυξη.
* Το καλώδιο αυτό παρέχει μια αξιόπιστη σύνδεση μεταξύ των δικτύων μεγάλων αποστάσεων και των δικτύων τοπικής περιοχής.
λύση για διαφορετικές απαιτήσεις συνδεσιμότητας.
Χαρακτηριστικό
* Το καλώδιο αυτό είναι θωρακισμένο με ταινία από χάλυβα, το οποίο διαθέτει ένα παράλληλο μέσο από χάλυβα και ένα γεμιστήρα για την προστασία των ινών του σωλήνα.
για μεγαλύτερη αντοχή.
* Με εξαιρετικές μηχανικές και περιβαλλοντικές επιδόσεις, εξασφαλίζει την αξιοπιστία σε δύσκολες συνθήκες.
* Με μια συμπαγή δομή και ελαφρύ σχεδιασμό, αυτό το καλώδιο προσφέρει πρακτικότητα χωρίς να συμβιβάζεται με την αντοχή.
* Η εγκατάσταση είναι βολική και η λειτουργία απλή, καθιστώντας την αποτελεσματική επιλογή για διάφορες εφαρμογές.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2C-24C | ||||||
| Μέλος της δύναμης | Υλικό | Ατσάλινο σύρμα | Διάμετρος | 0.8mm | |||
| Ελεύθερος σωλήνας | Υλικό | PBT | Διάμετρος | 2-16 πυρήνας | 2.2mm | ||
| 18-24 πυρήνας | 2.8mm | ||||||
| Συμπλήρωση σωλήνων | Ματεϊάλ | Σύνθεση πλήρωσης | |||||
| Σύστημα αποκλεισμού νερού | Ματεϊάλ | ταινία απομόνωσης νερού | |||||
| Εσωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | |||
| Διάμετρος | 70,6±0,1 mm | Δάχος | 1.5±0,2 mm | ||||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | |||
| Διάμετρος | 12.2±0.3mm | Δάχος | 10,7±0,2 mm | ||||
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 600N | |||||
| Σύντομη περίοδος | 1500N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμη (N) | 500N/mm | |||||
| Σύντομη περίοδος | 1500N/mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 | |||
