| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΓΙΦΤΖΙΑ |
ΣΥΡΙΖΑ ΕΠΙΣΤΡΟΠΗΣ ΑΠΟΦΟΛΟΥΣΤΗΣ ΕΠΙΣΤΡΟΠΗΣ
Περιγραφή

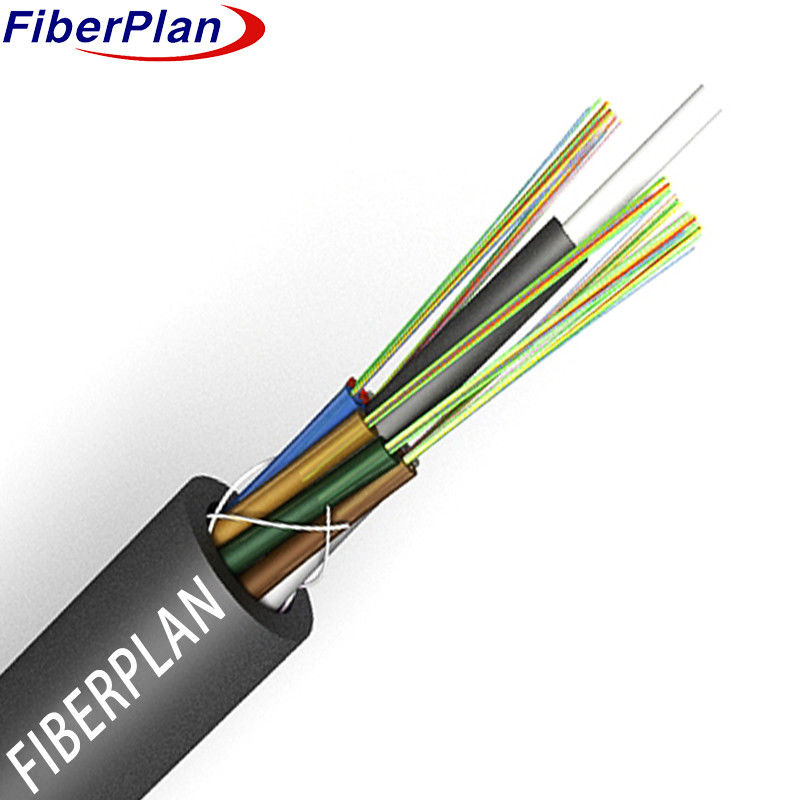

Η κατασκευή του καλωδίου περιλαμβάνει την τοποθέτηση των ινών μέσα σε ένα πλαστικό χαλαρό σωλήνα υψηλού εύρους, το οποίο στη συνέχεια γεμίζει
Στο κέντρο του πυρήνα, ένα ενισχυμένο με ίνες πλαστικό (FRP) λειτουργεί ως μη μεταλλικό
Γύρω από αυτό το μέτρο αντοχής, οι σωλήνες και τα συμπληρώματα είναι κολλημένα για να σχηματίσουν ένα συμπαγές και
Όταν ο πυρήνας του καλωδίου είναι γεμάτος με την ένωση για την προστασία από το νερό, το καλώδιο ολοκληρώνεται με ένα
ΠΕ κάλυψη.
Εφαρμογή
1 Ιδανικό για σκοπούς εξωτερικής διανομής.
2 Κατάλληλο για συστήματα μεταφοράς ισχύος στο κορμό.
3 Εφαρμόζεται σε δίκτυα πρόσβασης και τοπικά δίκτυα, ιδίως σε περιοχές με υψηλή ηλεκτρομαγνητική παρεμβολή.
Χαρακτηριστικά
1 Δείχνει ισχυρές μηχανικές και θερμοκρασιακές επιδόσεις.
2 Χρησιμοποιεί ένα χαλαρό σωλήνα υψηλής αντοχής σε υδρόλυση.
3 Χρησιμοποιεί ειδική ένωση πλήρωσης σωλήνων για να εξασφαλίσει την προστασία των κρίσιμων ινών.
4 Δείχνει αντοχή στη συντριβή και ευελιξία.
5 Γεμίζει πλήρως τον πυρήνα του καλωδίου με την ένωση πλήρωσης.
Λεπτομέρειες δομής
| Προδιαγραφές | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Αριθμός ινών | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνα | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθ. της ράβδου πλήρωσης | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| πάχος του χαλαρού σωλήνα | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Διάμετρος εξωτερικού (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό Μέγεθος σακούλας (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Υλικό χαλαρού σωλήνα | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Χρώμα χαλαρού σωλήνα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα |
| Υλικό μέλους κεντρικής αντοχής | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ |
| Διάμετρος μέλους κεντρικής αντοχής | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Σχήμα | - | - | - | - | - | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) |
| Υλικό ράβδου πλήρωσης | PP | PP | PP | PP | PP | - | - | - |
| Χρώμα ράβδου γεμίσματος | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | - | - | - |
| Υλικό συστήματος αποφράγματος νερού | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης |
| Υλικό εξωτερικής κάλυψης | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ |
| Χρώμα εξωτερικής κάλυψης | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο |
Μηχανικές και περιβαλλοντικές επιδόσεις
| Ιδιοκτησία | Μακροπρόθεσμα | Σύντομη |
|---|---|---|
| Δυνατότητα τράβηξης | 600N | 1500N |
| Τραυματιστικό φορτίο | 300N/100mm | 1000N/100mm |
| Ράδιο κάμψης | Δυναμικό: 20D | Στατική: 10D |
| Προδιαγραφές θερμοκρασίας | Αποθήκευση: -20°C έως +70°C | Εγκατάσταση: -10°C έως +60°C |
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 |
|---|---|---|---|---|
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό |
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Διάμετρος επικάλυψης | Εμ. | 125±0.5 | 125 ±0.5 | 125 ±0.5 |
| Επικάλυψη Μη κυκλική | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 |
