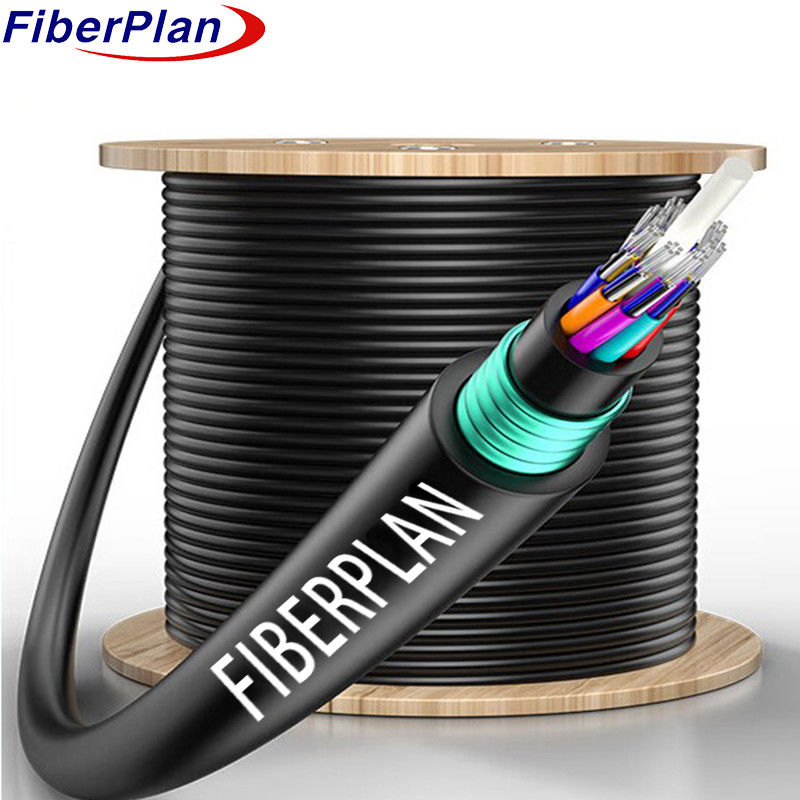

Άμεση ταφή GYFTY53 Διάγωγος 6 ράβδος θωρακισμένο οπτικό καλώδιο ινών αντι τρωκτικών
Περιγραφή
Η κατασκευή του καλωδίου αποτελείται από ίνες που στεγάζονται μέσα σε ένα εύκαμπτο σωλήνα από υψηλής αντοχής πλαστικό, γεμάτο με
Ο πυρήνας είναι ένα ενισχυμένο με ίνες πλαστικό (FRP), μερικές φορές επικαλυμμένο με πολυαιθυλένιο.
Η ατμόσφαιρα είναι η ατμόσφαιρα που περιβάλλει το κύτταρο.
Για να προστατευθεί από την είσοδο νερού, ο πυρήνας του καλωδίου γεμίζει
Μετά από αυτό, ένα στρώμα PSP τοποθετείται κατά μήκος
Εφαρμόζεται πάνω από το εσωτερικό περίβλημα, ολοκληρώνοντας το καλώδιο με ένα προστατευτικό εξωτερικό περίβλημα PE.
Εφαρμογή
★ Κατασκευάστηκε για εξωτερική διανομή και άμεση ταφή, εξασφαλίζοντας ανθεκτικότητα σε διάφορα περιβάλλοντα.
★ Βελτιστοποιημένο για συστήματα μεταφοράς ενέργειας κορμού, βελτιώνοντας την αποδοτικότητα μεταφοράς ενέργειας.
★ Ιδανικό για πρόσβαση και τοπικά δίκτυα σε περιοχές με υψηλές ηλεκτρομαγνητικές παρεμβολές, εξασφαλίζοντας αξιόπιστη συνδεσιμότητα σε δύσκολες ρυθμίσεις.
Χαρακτηριστικό
★ Δυνατές μηχανικές ιδιότητες και αντοχή σε διάφορες θερμοκρασίες.
★ Σχεδιασμός χαλαρών σωλήνων υψηλής αντοχής σε υδρόλυση.
★ Ειδική ένωση γεμίσματος σωλήνων για την προστασία των κρίσιμων ινών.
★ Εξισορροπημένη αντοχή σε συντριβή και ευελιξία για ευέλικτη χρήση.
★ Ολοκληρώστε τη γέμιση του πυρήνα του καλωδίου με σύνθετο γεμιστικό σωλήνα.
★ Το στρώμα PSP ενισχύει την αντοχή στην υγρασία, ενισχύοντας τη συνολική προστασία.
Λεπτομέρειες δομής
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ράβδοι γεμιστήρα | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Διάμετρος χαλαρού σωλήνα (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Διάμετρος εσωτερικής κάλυψης (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Εξωτερική διάμετρος (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Δάχος διάμετρου εξόδου (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 20,0 mm | |||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Σχοινί διακοπής | Αριθμός | 2 τεμάχια | Χρώμα | Λευκό | |||
| Εσωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 1000N | |||||
| Σύντομη περίοδος | 3000N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 3000N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | |||
