| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTS |

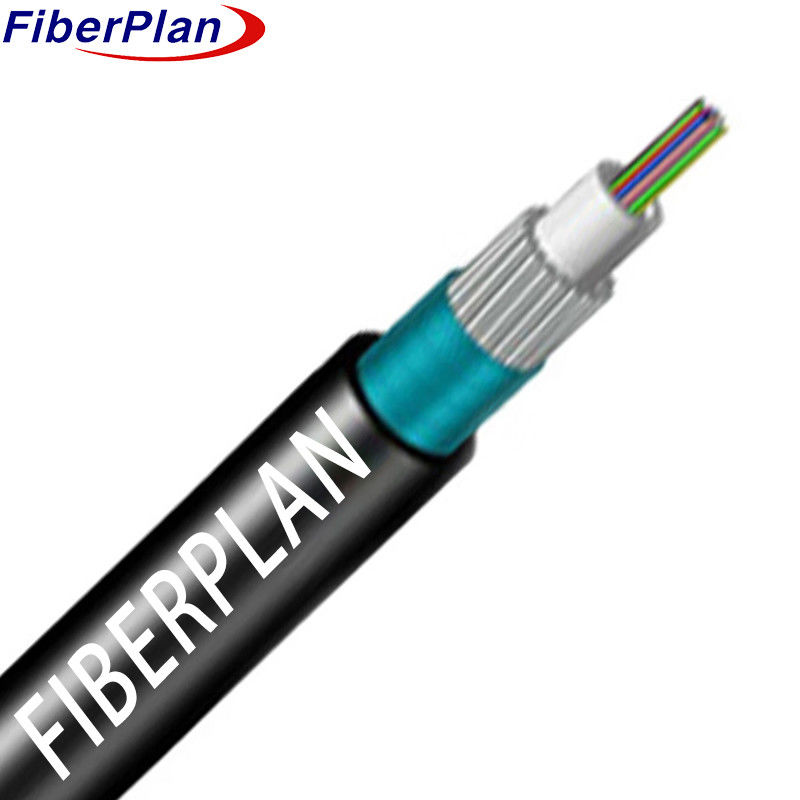

Εξωτερικό θωρακισμένο ανθεκτικό σε συντριβή οπτικό καλώδιο ινών GYXTS
Περιγραφή
Αυτό το σχέδιο καλωδίου περιλαμβάνει οπτικές ίνες που στεγάζονται σε εύκαμπτους πλαστικούς σωλήνες γεμάτους με μια αδιάβροχη ένωση.
Για να ενισχυθεί η προστασία, οι σωλήνες αυτοί προστατεύονται από υδατοασφαλές γυάλινο νήμα και περαιτέρω περιβάλλονται από
Το καλώδιο περιλαμβάνει καλώδια ριπ για την προσβασιμότητα και διαθέτει εξωτερικό στρώμα ανθεκτικού
HDPE (πολυαιθυλένιο υψηλής πυκνότητας) για αυξημένη αντοχή και αντοχή.
Εφαρμογή
1 Προσαρμοστικότητα σε εξωτερικούς χώρους: Προσαρμόζεται για εξωτερική διανομή, υπερέχει σε διάφορες καιρικές συνθήκες, εξασφαλίζοντας
αξιόπιστες επιδόσεις σε εξωτερικούς χώρους.
2 Ευέλικτη εγκατάσταση: Κατάλληλη για εναέριες και σωληνοδρομικές μεθόδους τοποθέτησης, προσφέροντας ευελιξία ανάπτυξης για
διάφορα σενάρια.
3 Ευελιξία επικοινωνίας: Υποστηρίζει τόσο τις ανάγκες επικοινωνίας μεγάλων αποστάσεων όσο και το τοπικό δίκτυο
Οι διαρθρωτικές αρχές είναι οι κύριοι παράγοντες που επηρεάζουν τη λειτουργία του δικτύου.
Χαρακτηριστικό
1 Μηχανική και θερμοκρασιακή αξιοπιστία: Δείχνει σταθερή απόδοση σε διάφορες θερμοκρασίες
και τα επίπεδα μηχανικής πίεσης, εξασφαλίζοντας την αξιοπιστία.
2 Ανθεκτικός στην υδρόλυση σωλήνας υψηλής αντοχής: προσφέρει αντοχή και αντοχή, ανθεκτικός στην υδρόλυση για παρατεταμένες χρονικές περιόδους
χρήση σε υγρές συνθήκες.
3 Κριτική προστασία των ινών: Η ειδική ένωση πλήρωσης σωλήνων προστατεύει αποτελεσματικά τις κλειστές ίνες, παρέχοντας
βουλής, η οποία είναι αναγκαία για την προστασία.
4 Αντίσταση σε συντριβή και ευελιξία: Διατηρεί ισορροπία μεταξύ αντίστασης στην πίεση και ευελιξίας για ευέλικτη
εγκατάσταση.
5 Προστασία από την υπεριώδη ακτινοβολία με κάλυψη PE: Διατηρεί την δομική ακεραιότητα προστατεύοντας το καλώδιο από την υπεριώδη ακτινοβολία
Χρησιμοποιώντας την κάλυψη PE.
6 Ολοκληρωμένος σχεδιασμός γεμίσματος: εξασφαλίζει πλήρη προστασία από περιβαλλοντικά στοιχεία σε όλη την περιοχή
καλώδιο, που επιτυγχάνεται με την πλήρωση ενώσεων τόσο στον χαλαρό σωλήνα όσο και στον πλήρη πυρήνα του καλωδίου.
Λεπτομέρειες δομής
| Αριθμός ινών | 6-24C | ||||||
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | λευκό | |||
| Διάμετρος | 2.9±0,05 mm (6-12C) | Δάχος | 0.4±0,05 mm (6-12C) | ||||
| 3.5±0,05 mm (24C) | 0.5±0,05 mm (24C) | ||||||
| Υφάσματα | Υλικό | Υφάσματα από γυαλί που εμποδίζουν το νερό | Αριθμός | 20 νήματα | |||
| Σχοινιά σχίσματος | Αριθμός | (1110*2) *2 | Χρώμα | Λευκό | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | Διάμετρος | 0.21*20mm | |||
| Εξωτερική κάλυψη | Υλικό | HDPE | Χρώμα | Μαύρο | |||
| Διάμετρος | 7.4±0,1 mm (6-12C) | Δάχος | 1.1-1.4mm (6-12C) | ||||
| 8.5±0,2 mm (24C) | 1.4±0,1 mm (24C) | ||||||
| Καθαρό βάρος | 48±5kg/km | ||||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μαξ. Μαξ. | 2000N | |||||
| Φορτίο συντριβής | Μαξ. Μαξ. | 2000N/100mm | |||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση αποθήκευσης | -50°C+70°C | ||||||
| Θερμοκρασία λειτουργίας | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.5 | 125 ±0.5 | 125 ±0.5 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | |||
