Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTY |

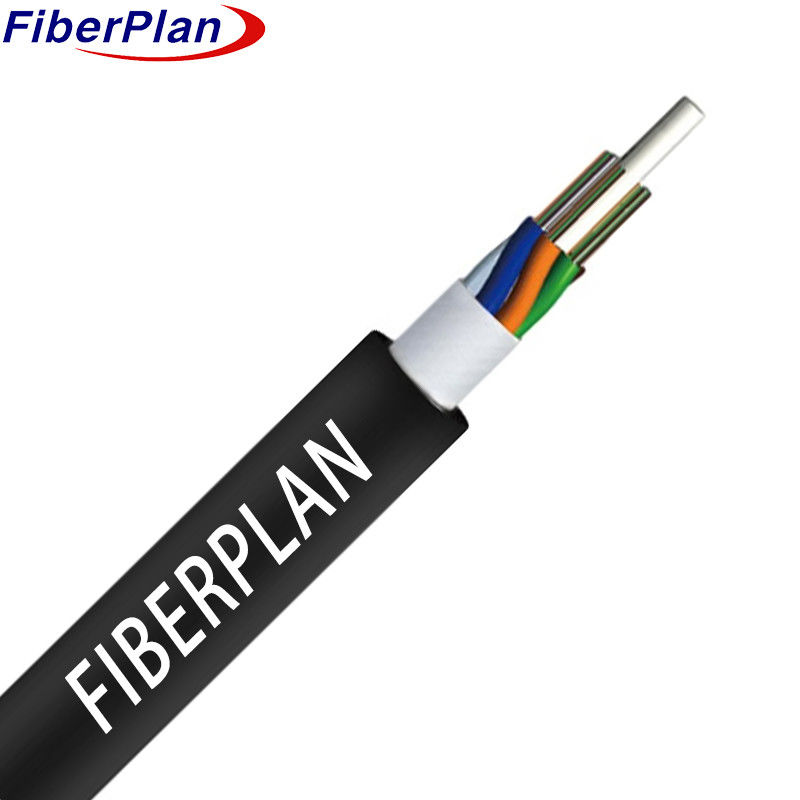

Μη θωρακισμένο καλώδιο οπτικών ινών ως δώρο με ταινία που εμποδίζει το νερό
Περιγραφή
Ομάδες ινών βρίσκονται μέσα σε ένα εύκαμπτο σωλήνα από ανθεκτικό πλαστικό.
Στο εσωτερικό του πυρήνα, υπάρχει ένα ισχυρό μη μεταλλικό κομμάτι που ονομάζεται ενισχυμένο με ίνες πλαστικό (FRP).
Οι σωλήνες και τα γεμιστικά περιστρέφονται γύρω από αυτό το κεντρικό κομμάτι αντοχής για να σχηματίσουν έναν σφιχτό, στρογγυλό πυρήνα.
Το κέντρο καλύπτεται με ανθεκτική στο νερό ταινία και, τέλος, ολόκληρο το καλώδιο καλύπτεται με περιστροφή PE για
προστασία.
Εφαρμογή
1 Κατάλληλο για εξωτερική διανομή.
2 Σχεδιασμένο για συστήματα μεταφοράς ισχύος στο κύτος.
3 Ιδανικό για δίκτυα πρόσβασης και τοπικά δίκτυα σε περιοχές με υψηλές ηλεκτρομαγνητικές παρεμβολές.
Χαρακτηριστικό
1 Δείχνει ισχυρή μηχανική ανθεκτικότητα και αντιμετωπίζει αποτελεσματικά τις αλλαγές θερμοκρασίας.
2 Διαθέτει υψηλής αντοχής, ανθεκτικό στην υδρόλυση χαλαρό σωλήνα.
3 Χρησιμοποιεί μια ειδική ένωση πλήρωσης σωλήνων για να παρέχει ζωτικής σημασίας προστασία στη ίνα.
4 Δείχνει αντοχή στην συντριβή, διατηρώντας παράλληλα την ευελιξία του.
5 Χρησιμοποιεί μια ένωση πλήρωσης για τον χαλαρό σωλήνα για να εξασφαλίσει πρόσθετη προστασία.
Λεπτομέρειες δομής
| Αριθμός ινών | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Αριθμός σωλήνων | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθμός ράβδου πλήρωσης | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Δάχος χαλαρού σωλήνα (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Ονομαστική διάμετρος εξόδου (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό πάχος του μανδύα (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | ||||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | ||||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | ||||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Σχήμα | PE (μόνο για 96C-144C) | |||||||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | ταινία απομόνωσης νερού | ||||||
| Σχοινί διακοπής | Τύπος | 1110*2 | ||||||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | ||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 600N | ||||||
| Σύντομη περίοδος | 1500N | |||||||
| Φορτίο συντριβής | Διάρκεια (N/100mm) | 300N/100mm | ||||||
| Σύντομη διάρκεια (N/100mm) | 1000N/100mm | |||||||
| Ράδιο κάμψης | Δυναμική (mm) | 20D | ||||||
| Στατική (mm) | 10D | |||||||
| Θέρμανση αποθήκευσης | -20°C+70°C | |||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | |||||||
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | ||||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | ||||
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | ||||
