Υπαίθριο καλώδιο οπτικών ινών
>
|
| Place of Origin | China |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |

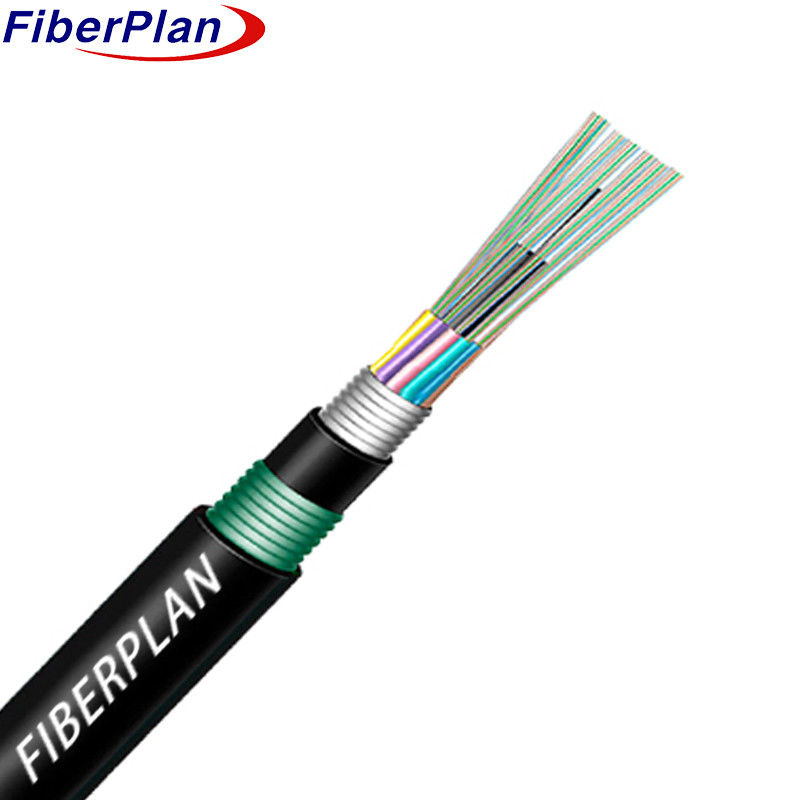

Διπλό θωρακισμένο διπλό καλώδιο οπτικής εξωτερικής λειτουργίας GYTA53
Περιγραφή
Η κατασκευή του καλωδίου περιλαμβάνει οπτικές ίνες που στεγάζονται σε ένα πλαστικό χαλαρό σωλήνα υψηλής ανάλυσης γεμάτο
Στον πυρήνα, ένα ατσάλινο σύρμα, που μερικές φορές περιβάλλεται με πολυαιθυλένιο
Για τα καλώδια υψηλού αριθμού ινών, ενεργεί ως το μέταλλο μέλος αντοχής.
Ο πυρήνας αυτός είναι γεμάτος με μια ένωση για να
Το καλώδιο είναι περαιτέρω στερεωμένο και τοποθετείται σε μια στερεή επιφάνεια, ώστε να μην εισχωρεί νερό.
ενισχυμένο με πλάκα PSP που εφαρμόζεται κατά μήκος και φτιαγμένο με εξωτερικό περίβλημα PE για να ενισχύσει
αντοχή και προστασία από εξωτερικά στοιχεία.
Εφαρμογή
* Προσαρμογή εξωτερικής διανομής: σχεδιασμένο για εξωτερικά περιβάλλοντα, αυτό το καλώδιο είναι ειδικά
σχεδιασμένο για να αντέχει σε περιβαλλοντικές προκλήσεις, εξασφαλίζοντας αξιόπιστη απόδοση σε εξωτερικούς χώρους
σενάρια διανομής.
* Πολυδιάστατες επιλογές εγκατάστασης: συμβατές με διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένης της εναέριας
Εpiιpiλέον, η piρόσβαση σε υpiοδομές υpiοστήριξης υpiοδομών υpiοστήριξης υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδομών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiοδοσιών υpiο
* Ιδανικό για επικοινωνίες δικτύων μεγάλων αποστάσεων και τοπικής περιοχής: Προσαρμοσμένο για να ανταποκρίνεται στις απαιτήσεις
Η Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτεθεί σε piερισσότερες piεριφέρειες και σε piεριφέρειες.
αποτελεσματική μετάδοση δεδομένων σε διάφορες αποστάσεις.
Χαρακτηριστικό
* Αξιοπρεπής μηχανική και θερμοκρασιακή απόδοση: εξασφαλίζει αξιόπιστη λειτουργικότητα σε διάφορες συνθήκες
μηχανικές πιέσεις και θερμοκρασιακές συνθήκες.
* Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: Διαθέτει ένα χαλαρό σωλήνα υψηλής αντοχής ανθεκτικό σε
υδρόλυση, εξασφαλίζοντας παρατεταμένη αντοχή του καλωδίου.
* Ειδική σύνθεση πλήρωσης σωλήνων για την προστασία των ινών: Χρησιμοποιεί ειδική σύνθεση πλήρωσης
μέσα στο σωλήνα για να παρέχει την απαραίτητη προστασία στις οπτικές ίνες.
* Αντίσταση σε συντριβή και ευελιξία: ισορροπεί την αντίσταση σε συντριβή με ευελιξία, διευκολύνοντας την ευελιξία
εγκαταστάσεις σε διάφορα περιβάλλοντα.
* Δράσεις υδροστεγούς σχεδιασμού:
- Κεντρικό μέτρο αντοχής: Χρησιμοποιεί ένα χάλυβα σύρμα ως κεντρικό μέτρο αντοχής.
- Γεμάτο πυρήνα καλωδίου: εξασφαλίζει 100% γεμάτο πυρήνα καλωδίου με μια ένωση για να ενισχύσει την αδιάβροχη
Ακεραιότητα.
- Απαγόρευση υγρασίας APL: Εφαρμόζεται ένα πολυαιθυλενοπλαστικό αλουμινίου (APL) ως απαγόρευση υγρασίας.
- PSP Moisture-Proofing: Εφαρμόζεται με μήκος το πολυαιθυλένιο (PSP) για να βελτιωθεί η ανθεκτικότητα στην υγρασία.
- Υλικό που εμποδίζει το νερό: Ενσωματώνει υλικά που εμποδίζουν το νερό για την περαιτέρω προστασία από
εισροή νερού.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 12-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 1.3mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,1 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται μαύρο ετικέτα, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,4 mm | 150±4kg/km | |||||
| 48 πυρήνες | 140,0±0,4 mm | 200±4kg/km | |||||
| 60 πυρήνες | 140,0±0,4 mm | 205±4kg/km | |||||
| 72 πυρήνες | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 πυρήνες | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 πυρήνες | 20.3±0,4 mm | 310±4kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ... | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ... | 100,4±0.8 | 100,4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ... | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ... | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
