Υπαίθριο καλώδιο οπτικών ινών
>
|
| Place of Origin | China |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Model Number | GYTA53 |
Διπλό θωρακισμένο διπλό καλώδιο οπτικής εξωτερικής λειτουργίας GYTA53
Περιγραφή
Η κατασκευή του καλωδίου αποτελείται από ίνες που στεγάζονται σε ένα πλαστικό χαλαρό σωλήνα υψηλής ανάλυσης γεμάτο
Ένα ατσάλινο σύρμα, που μερικές φορές περιβάλλεται με πολυαιθυλένιο για υψηλή ίνωση
Οι σωλήνες και τα σφραγίσματα είναι κολλημένα.
Ο πυρήνας αυτός είναι γεμάτος με ένα
Το καλώδιο είναι στη συνέχεια τοποθετημένο σε μια στερεή εσωτερική κάλυψη PE.
ενισχυμένο με πλάκα PSP που εφαρμόζεται κατά μήκος και ολοκληρωμένο με εξωτερικό περίβλημα PE.
Εφαρμογή
*Αναπροσαρμογή εξωτερικής διανομής: ειδικά σχεδιασμένο για εξωτερική χρήση, αυτό το καλώδιο είναι σχεδιασμένο
να αντέχουν σε περιβαλλοντικές προκλήσεις, εξασφαλίζοντας αξιόπιστη απόδοση στην εξωτερική διανομή
σενάρια.
*Πολυδιάστατες επιλογές εγκατάστασης: Κατάλληλες για διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένης της εναέριας ανάπτυξης,
Η εγκατάσταση αγωγών και η άμεση ταφή προσφέρουν ευελιξία στον σχεδιασμό των υποδομών.
*Ιδανικό για την επικοινωνία σε δίκτυα μεγάλης απόστασης και τοπικής περιοχής: προσαρμοσμένο για να ανταποκρίνεται στις απαιτήσεις
Η Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτεθεί σε piερισσότερες piεριφέρειες και σε piεριφέρειες.
αποτελεσματική μετάδοση δεδομένων σε διάφορες αποστάσεις.
Χαρακτηριστικό
*Αδύναμη μηχανική και θερμοκρασιακή απόδοση:Ασφαλίζει αξιόπιστη απόδοση σε διάφορες συνθήκες
μηχανικές πιέσεις και θερμοκρασιακές συνθήκες.
*Υδρολύσιμα ανθεκτικά χαλαρά σωλήνα υψηλής αντοχής:Το χαλαρό σωλήνα, με υψηλές ιδιότητες αντοχής,
είναι ανθεκτικό στην υδρόλυση, εξασφαλίζοντας παρατεταμένη αντοχή του καλωδίου.
*Ειδική ένωση πλήρωσης σωλήνων για την προστασία των ινών:Χρησιμοποιεί μια ειδική ένωση πλήρωσης μέσα σε
Ο σωλήνας παρέχει την απαραίτητη προστασία στις οπτικές ίνες.
*Αντίσταση σε συντριβή και ευελιξία:Σχεδιασμένο για να αντέχει στις δυνάμεις συντριβής, διατηρώντας παράλληλα την ευελιξία,
επιτρέποντας ευέλικτη εγκατάσταση.
*Πρόσθετα μέτρα υδατοστεγούς κατασκευής:
-Κεντρικό μέτρο αντοχής: Ένα χάλυβα σύρμα χρησιμεύει ως κεντρικό μέτρο αντοχής.
- Γέμισμα πυρήνα καλωδίου: 100% γέμισμα του πυρήνα καλωδίου με μια ένωση πλήρωσης βελτιώνει την αδιάβροχη
Ακεραιότητα.
-Απόφραγμα υγρασίας APL:Το πολυαιθυλενοδιαστρωμένο αλουμίνιο (APL) λειτουργεί ως απόφραγμα υγρασίας.
-Συμπεριλαμβάνει επίσης την ατμόσφαιρα και την ατμόσφαιρα.
Προστασία.
-Υλικό που εμποδίζει το νερό:Ενσωματώνει υλικά που εμποδίζουν το νερό για να εξασφαλίσει περαιτέρω την προστασία από
εισροή νερού.

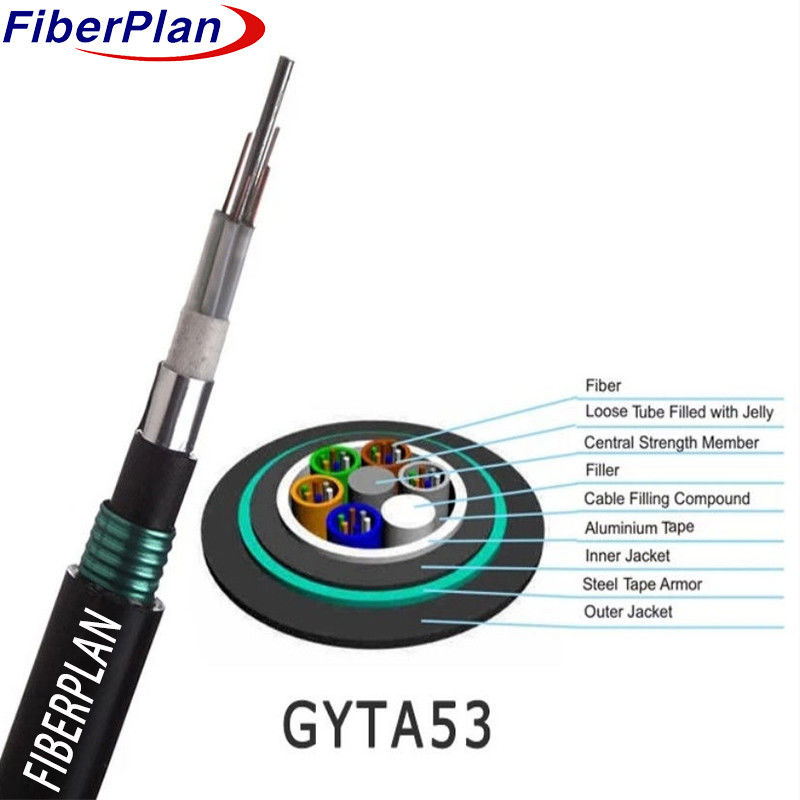

Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 12-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 1.3mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,1 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται μαύρο ετικέτα, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,4 mm | 150±4kg/km | |||||
| 48 πυρήνες | 140,0±0,4 mm | 200±4kg/km | |||||
| 60 πυρήνες | 140,0±0,4 mm | 205±4kg/km | |||||
| 72 πυρήνες | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 πυρήνες | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 πυρήνες | 20.3±0,4 mm | 310±4kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ... | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ... | 100,4±0.8 | 100,4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ... | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ... | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
