Εξωτερικό θωρακισμένο μονοδιάστατο καλώδιο οπτικών ινών GYXTW G652D
Περιγραφή
Το καλώδιο χρησιμοποιεί σωλήνες πλαστικού υψηλού μοδίου για να φιλοξενήσει τις ίνες, οι οποίες είναι γεμάτες με
Ένα στρώμα κυματοειδούς
Η ταινία από χάλυβα, σφραγισμένη με υδατοασφαλιστικό υλικό, εξασφαλίζει μια συμπαγή και αδιάβροχη δομή.
Τα παράλληλα καλώδια από χάλυβα παρέχουν πρόσθετη ενίσχυση παράλληλα με την ταινία, ενισχύοντας την
η αντοχή και η αντοχή. Τέλος, το καλώδιο περιβάλλεται με προστατευτικό περίβλημα πολυαιθυλενίου (PE),
διασφάλιση συνολικής περιβαλλοντικής ανθεκτικότητας και μακροζωίας των υπαίθριων εγκαταστάσεων.
Εφαρμογή
Σχεδιασμένο για εγκαταστάσεις αέρα ή αγωγών, αυτό το καλώδιο πληροί τις βασικές δομικές, περιβαλλοντικές,
Είναι κατάλληλο τόσο για εναέρια όσο και για εξωτερική χρήση.
Το υλικό αυτό είναι κατάλληλο για μια ευρεία γκάμα
Η ανθεκτική σχεδίαση του καλωδίου εξασφαλίζει την αξιοπιστία
και αντοχή σε διάφορες περιβαλλοντικές συνθήκες, παρέχοντας ασφαλή και αποτελεσματικά δεδομένα
μετάδοση για εξωτερικές εγκαταστάσεις.
Χαρακτηριστικά
1.Θερμοκρατικά ανθεκτική κατασκευή:Σχεδιασμένη για να διατηρεί ισχυρές μηχανικές επιδόσεις
σε διάφορες θερμοκρασιακές διακυμάνσεις, εξασφαλίζοντας συνεπή λειτουργικότητα σε διαφορετικές περιβαλλοντικές συνθήκες.
2.Προστασία από ίνες:Ενσωματώνει ένα ανθεκτικό στην υδρόλυση, υψηλής αντοχής χαλαρό σωλήνα γεμάτο με
Ειδική σύνθεση, που παρέχει ουσιαστική προστασία για τις ίνες και εξασφαλίζει κρίσιμη προστασία.
3Συνδυασμένη αντοχή και ευελιξία:Επιπλέον των διπλών παράλληλων ατσάλινων καλωδίων, το καλώδιο προσφέρει
Ένας μοναδικός συνδυασμός αντοχής στη συντριβή και ευελιξίας, ενισχύοντας την αντοχή στη σύσφιξη για μακροχρόνια αξιοπιστία.
4.Αδύναμη εγκατάσταση:Σχεδιασμένο με μια συμπαγή και ελαφριά κατασκευή, το καλώδιο αυτό επιτρέπει την εύκολη και
ευέλικτες εγκαταστάσεις σε διάφορες εφαρμογές, διασφαλίζοντας την απλή ανάπτυξη για τους χρήστες.

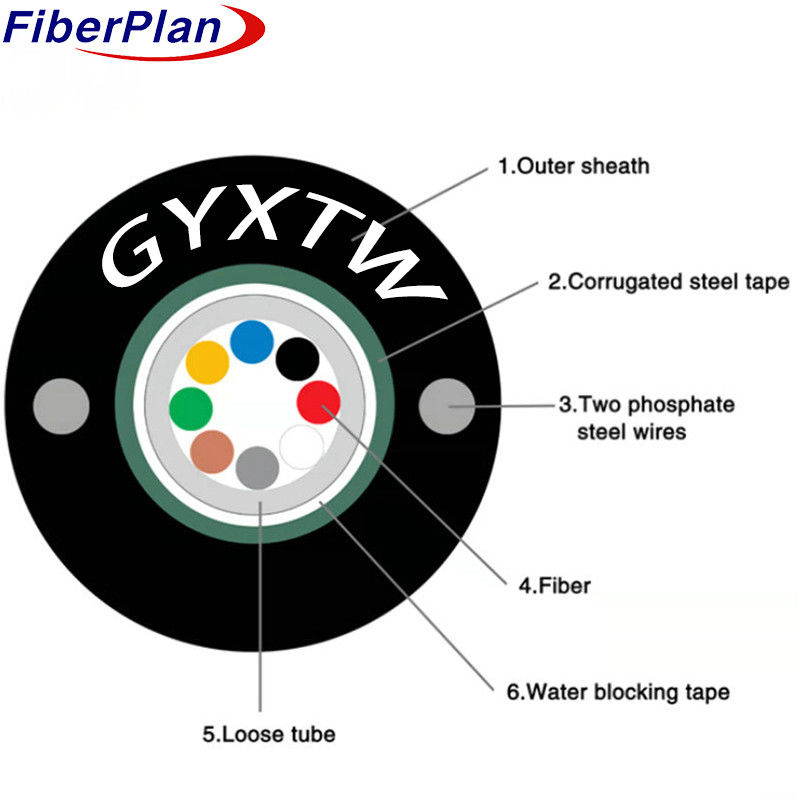

Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών |
0 ~ 24 πυρήνες |
| Ελαφρύ σωλήνα |
υλικό |
PBT |
| διάμετρος |
Φ2.2 (εξωτερικό/εσωτερικό) |
| Συμπλήρωση σωλήνων |
Σύνθετο γεμίσματος σωλήνων |
| Ατσάλινο σύρμα |
μέγεθος |
0.8mm |
| Αριθμός |
2 |
| Εξωτερική κάλυψη |
υλικό |
PE,HDPE,LDPE |
| διάμετρος |
7±0,2 mm |
Χρώμα ινών
|
Αριθμός ινών 8
πυρήνες ανά σωλήνα
|
1 |
2 |
3 |
4 |
5 |
6 |
| Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Κόκκινο |
Μαύρο |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. |
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας |
Διάμετρος καλωδίου |
βάρος |
| 1 έως 24 |
80,0 mm+-0,3 mm |
65 kg/km+-10 kg |
| Πεδίο θερμοκρασίας |
-40+70 |
- Τι; |
| Ελάχιστη ακτίνα κάμψης (mm) |
Μακροπρόθεσμα |
10D |
Μίνες κάμψης
Ράδιο (mm) |
Σύντομη |
20D |
Ελάχιστο επιτρεπόμενο
Δυνατότητα τράβηξης (N) |
Μακροπρόθεσμα |
1200 |
Ελάχιστο επιτρεπόμενο
Δυνατότητα τράβηξης (N) |
Σύντομη |
1500 |
Λειτουργία
θερμοκρασία (°C) |
-40+70 |
Εγκατάσταση
θερμοκρασία (°C) |
-20+60 |
| Θερμοκρασία αποθήκευσης (°C) |
-40+70 |
Χαρακτηριστικό των ινών
| Στυλ ινών |
Μονάδα |
ΣΜ
G652 |
ΣΜ
G652D |
ΜΜ
50/125 |
ΜΜ
62.5/125 |
ΜΜ
OM3-300 |
| κατάσταση |
nm |
1310/1550 |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
Καθαρό νερό |
| αποδυνάμωση |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
| Απασχόληση |
1550nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 18 |
- Δεν ξέρω. |
- Δεν ξέρω. |
Απασχόληση |
| 1625nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 22 |
- Δεν ξέρω. |
- Δεν ξέρω. |
|
| Διάταξη ζώνης |
850nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥400 |
¥160 |
Διάταξη ζώνης |
| 1300nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥800 |
¥500 |
|
| Μηδενικό μήκος κύματος διασποράς |
nm |
1300-1324 |
¥1302,
≤1322 |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥ 1295,
≤1320 |
| Στριβή μηδενικής καταπίεσης |
nm |
≤0.092 |
≤0.091 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| PMD Μέγιστη ατομική ίνα |
|
≤0.2 |
≤0.2 |
- Δεν ξέρω. |
- Δεν ξέρω. |
≤0.11 |
| Αξία συνδέσμου σχεδιασμού PMD |
Σωστά.2*χλμ) |
≤0.12 |
≤0.08 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| μήκος κύματος κοπής ινών λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
Κεφάλαιο 3
μήκος κύματος λcc |
nm |
≤ 1260 |
≤ 1260 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| ΔΕΠ |
1310nm |
Εμ... |
9.2+/-0.4 |
9.2+/-0.4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| 1550nm |
Εμ... |
10.4+/-0.8 |
10.4+/-0.8 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
Αριθμητική
Ανοιχτότητα (NA) |
|
- Δεν ξέρω. |
- Δεν ξέρω. |
0.200+/
-Ούτε ένα.015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Βήμα (μεσαίο όριο διμερούς)
μέτρηση) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Ακανόνιστες διαστάσεις των ινών
μήκος και σημείο |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Διακοπή |
Επιστροφή της διαφοράς
συντελεστής |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Ομοιότητα εξασθένισης |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Διμετρικός πυρήνας |
Εμ... |
|
|
50+1/1.0 |
62.5+/-2.5 |
50+1/1.0 |
| Διάμετρος επικάλυψης |
Εμ... |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ... |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Επιχρισμός/καφίνς
συγκεντρωτικά σφάλμα |
Εμ... |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού |
Εμ... |
≤0.6 |
≤0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Στρογγυλή ακτίνα |
Εμ... |
≤ 4 |
≤ 4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
