Υπαίθριο καλώδιο οπτικών ινών
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |

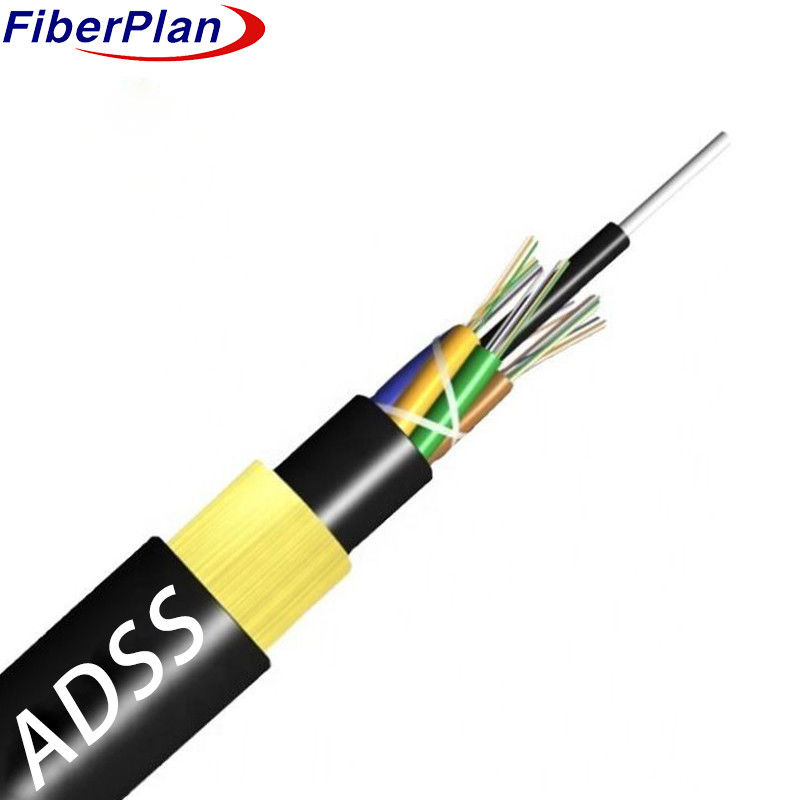

Υφάσματα από διπλό περίβλημα Kevlar ενισχυμένα με καλώδιο οπτικών ινών ADSS
Περιγραφή
Τα καλώδια ADSS (All-Dielectric Self-Supporting) χρησιμοποιούν μια χαλαρή κατασκευή με ράμματα σωλήνων για να εξασφαλίσουν βέλτιστη
Οι οπτικές ίνες στεγάζονται με ασφάλεια σε πλαστικούς σωλήνες υψηλού μοδίου γεμάτους
Οι εν λόγω σωλήνες, μαζί με τα συμπληρώματα, είναι
που περιβάλλει ένα κεντρικό στοιχείο αντοχής από μη μεταλλικό FRP (φυτικά ενισχυμένο πλαστικό), δημιουργώντας
ένας συμπαγής και κυκλικός πυρήνας καλωδίου.
Για να ενισχυθεί η προστασία, ο πυρήνας γεμίζει με μια ένωση και περιβάλλεται από ένα λεπτό εσωτερικό πολυαιθυλένιο (PE).
Επιπρόσθετη ενίσχυση παρέχεται από ένα στρώμα νήματος αραμίδης που εφαρμόζεται πάνω από το εσωτερικό περίβλημα.
Τέλος, το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα, το οποίο μπορεί να είναι είτε πολυαιθυλένιο (PE) για το πρότυπο
εφαρμογές ή anti-tracking (AT) για περιβάλλοντα με υψηλό ηλεκτρικό στρες.
Αυτή η ανθεκτική κατασκευή διασφαλίζει ότι τα καλώδια ADSS είναι εξαιρετικά ανθεκτικά, ανθεκτικά στην υγρασία και
Τα συστήματα αυτά είναι κατάλληλα τόσο για εναέρια όσο και για υπόγεια εγκαταστάσεις.
Τα καλώδια προσφέρουν αξιόπιστες επιδόσεις
σε ένα ευρύ φάσμα εφαρμογών.
Εφαρμογή
1Ο σχεδιασμός των οπτικών καλωδίων ADSS ενσωματώνει σχολαστικά τις συνθήκες πραγματικού χρόνου της υπερυψωμένης ισχύος
Οι εν λόγω γραμμές διασφαλίζουν βέλτιστες επιδόσεις και αντοχή σε τέτοια περιβάλλοντα.
2Τα εξωτερικά περιβλήματα PE χρησιμοποιούνται για γραμμές ηλεκτρικής ενέργειας κάτω των 110 kV, ενώ τα εξωτερικά περιβλήματα AT χρησιμοποιούνται για ενέργεια.
Διάταξη αριθ.
3- ειδικά στοιχεία σχεδιασμού, όπως η ποσότητα των νήμων αραμίδας και η διαδικασία παρασκευής των νημάτων
Αυτό εξασφαλίζει την αξιόπιστη λειτουργία του οπτικού συστήματος.
καλώδιο σε διάφορα σενάρια εγκατάστασης.
Χαρακτηριστικά
1Επιτρέπει την εγκατάσταση χωρίς την ανάγκη διακοπής ρεύματος, ελαχιστοποιώντας τις διακοπές της υπηρεσίας κατά τη διάρκεια της λειτουργίας.
την ανάπτυξη.
2Η ελαφριά και συμπαγή διάμετρος του μειώνει την πίεση από τον πάγο, τον άνεμο, τους πύργους και τα φορτία αντίπαλης διάδοσης.
βελτιώνοντας έτσι την αντοχή και τη συνολική απόδοση του καλωδίου.
3Σχεδιασμένο για διάρκεια ζωής 30 ετών, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία και οικονομική απόδοση στις υποδομές
έργα.
4Δείχνει ισχυρή αντοχή στη τράβηξη και αντοχή στη θερμοκρασία, εξασφαλίζοντας συνεπή απόδοση σε όλα τα είδη
διαφορετικές περιβαλλοντικές συνθήκες.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.1 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 11±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται μαύρο ετικέτα, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 12±0,2 mm | 140±3kg/km | |||||
| 72 πυρήνες | 13±0,2 mm | 190±3kg/km | |||||
| 96 πυρήνας | 14.5±0,2 mm | 220±3kg/km | |||||
| 144 πυρήνας | 16.5±0,2 mm | 240±3kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 37KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ... | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ... | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ... | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ... | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
