Υφάσματα από διπλό περίβλημα Kevlar ενισχυμένα με καλώδιο οπτικών ινών ADSS
Περιγραφή

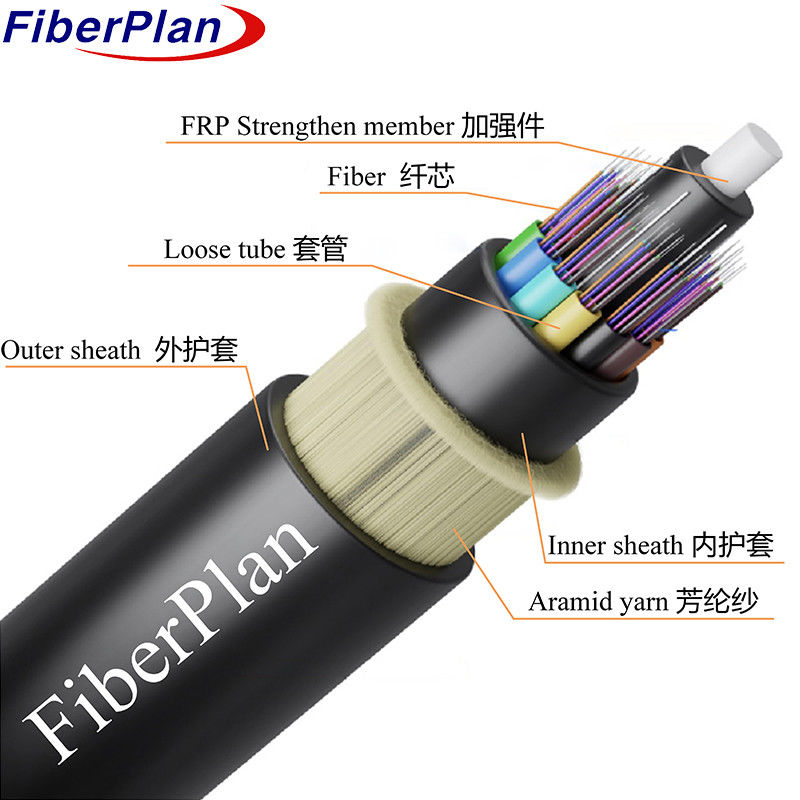

Το καλώδιο ADSS (All-Dielectric Self-Supporting) είναι σχεδιασμένο με μια χαλαρή δομή διασύνδεσης σωλήνων.
οι ίνες είναι στερεωμένες σε πλαστικούς σωλήνες υψηλού εύρους που είναι γεμάτοι με ανθεκτική στο νερό ένωση
Αυτοί οι σωλήνες, μαζί με τα συμπληρώματα, είναι στη συνέχεια παρακωλυμένοι γύρω από μια κεντρική δύναμη
Μέλος κατασκευασμένο από μη μεταλλικό FRP (φυτικό ενισχυμένο πλαστικό), σχηματίζοντας ένα συμπαγές και κυκλικό πυρήνα καλωδίου.
Για να ενισχυθεί περαιτέρω η προστασία, ο πυρήνας γεμίζει με μια ένωση πλήρωσης και περιβάλλεται σε λεπτό πολυαιθυλένιο
Για πρόσθετη ενίσχυση εφαρμόζεται ένα στρώμα από νήματα αραμίδης πάνω από αυτό το εσωτερικό στρώμα.
Τελικά, το καλώδιο είναι φτιαγμένο με εξωτερικό περίβλημα, το οποίο μπορεί να είναι είτε πολυαιθυλένιο (PE) για τα πρότυπα
Η κατασκευή αυτή διασφαλίζει ότι η συσκευή μπορεί να χρησιμοποιηθεί σε περιβάλλοντα με υψηλή ηλεκτρική πίεση.
Το καλώδιο ADSS είναι εξαιρετικά ανθεκτικό, ανθεκτικό στην υγρασία και ικανό να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.
καθιστώντας το ιδανικό τόσο για εναέριες όσο και για υπόγειες εγκαταστάσεις.
Εφαρμογή
1Ο σχεδιασμός καλωδίων ADSS λαμβάνει υπόψη τις συνθήκες σε πραγματικό χρόνο των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας, εξασφαλίζοντας τη βέλτιστη
απόδοση και αντοχή σε τέτοια περιβάλλοντα.
2Η εξωτερική κάλυψη PE χρησιμοποιείται για ηλεκτρικά δίκτυα κάτω των 110 kV, ενώ η εξωτερική κάλυψη AT (anti-tracking) χρησιμοποιείται
για γραμμές ηλεκτρικής ενέργειας που λειτουργούν σε 110 kV και άνω για την παροχή ενισχυμένης προστασίας.
3Ο ειδικός σχεδιασμός, συμπεριλαμβανομένης της ποσότητας νήματος αραμίδης και της διαδικασίας ράβδου, είναι προσαρμοσμένος ώστε να ανταποκρίνεται στις ανάγκες του προϊόντος.
διαφέρουν αποτελεσματικά τις απαιτήσεις εύρους, εξασφαλίζοντας την αξιόπιστη απόδοση του καλωδίου σε διαφορετικές εγκαταστάσεις
σενάρια.
Χαρακτηριστικά
1Επιτρέπει την εγκατάσταση χωρίς να απαιτείται διακοπή ρεύματος, εξασφαλίζοντας ελάχιστες διακοπές στη λειτουργία.
2Ελαφρύ και μικρή διάμετρος μειώνουν την πίεση από πάγο, άνεμο, πύργο, και backprop φορτία, ενισχύοντας την
την αντοχή και τις επιδόσεις του καλωδίου.
3Σχεδιασμένο για διάρκεια ζωής 30 ετών, προσφέρει μακροπρόθεσμη αξιοπιστία και οικονομική απόδοση.
4Δείχνει ισχυρή αντοχή στη τράβηξη και αντοχή στη θερμοκρασία, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορα
περιβαλλοντικές συνθήκες.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.1 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 11±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται μαύρο ετικέτα, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 12±0,2 mm | 140±3kg/km | |||||
| 72 πυρήνες | 13±0,2 mm | 190±3kg/km | |||||
| 96 πυρήνας | 14.5±0,2 mm | 220±3kg/km | |||||
| 144 πυρήνας | 16.5±0,2 mm | 240±3kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 37KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ... | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ... | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ... | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ... | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ... | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ... | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
