Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTA53 |

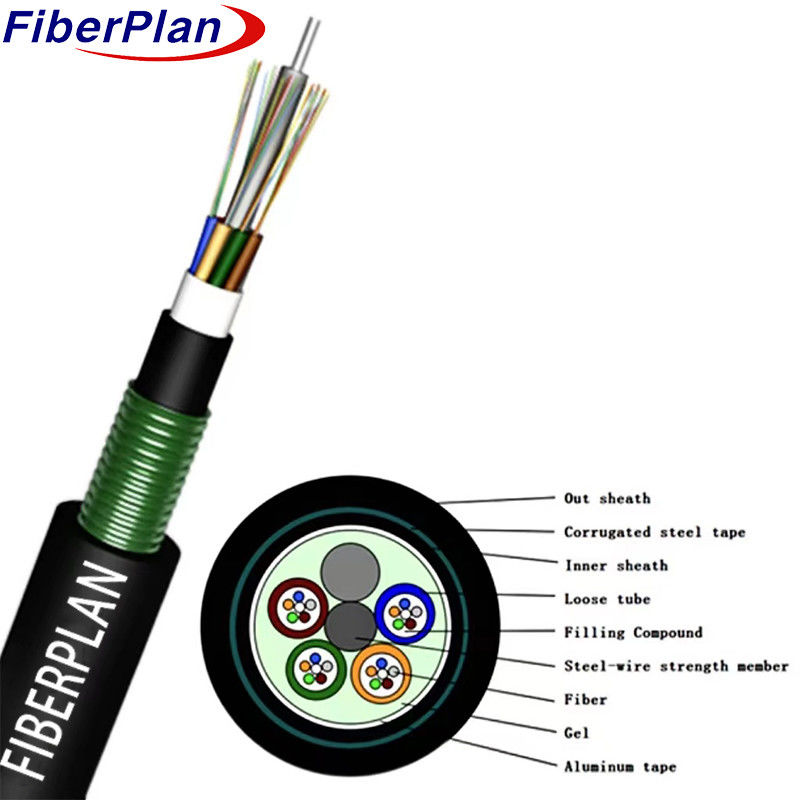

Διπλό θωρακισμένο διπλό καλώδιο οπτικής εξωτερικής λειτουργίας GYTA53
Περιγραφή
Η κατασκευή του καλωδίου περιλαμβάνει ίνες που τοποθετούνται σε ένα πλαστικό χαλαρό σωλήνα υψηλής αντοχής σε νερό
Ένα ατσάλινο σύρμα, που μερικές φορές περιβάλλεται με πολυαιθυλένιο για καλώδια υψηλού αριθμού ινών, λειτουργεί ως το μεταλλικό
Οι σωλήνες και τα συμπληρώματα είναι κολλημένα γύρω από το στοιχείο αντοχής για να σχηματίσουν ένα συμπαγές,
Ο πυρήνας του κυκλικού καλωδίου είναι γεμάτος με μια ένωση που προστατεύει από την είσοδο νερού, ακολουθούμενη από την
Τέλος, εφαρμόζεται διάμηκρως ένα PSP πάνω από το εσωτερικό περίβλημα, ολοκληρώνοντας την κατασκευή του.
καλώδιο με εξωτερική κάλυψη PE.
Εφαρμογή
* Προσαρμοσμένο για εξωτερική διανομή: ειδικά σχεδιασμένο για εξωτερική χρήση, το καλώδιο αυτό είναι σχεδιασμένο για να αντέχει
τις περιβαλλοντικές προκλήσεις και να εξασφαλίσει αξιόπιστη απόδοση σε σενάρια εξωτερικής διανομής.
* Κατάλληλο για εναέρια, αγωγούς, και άμεση εγκατάσταση θαμμένη: Πολυδιάστατη στην εφαρμογή του, το καλώδιο είναι κατάλληλο για
διάφορες μεθόδους εγκατάστασης, συμπεριλαμβανομένης της εναέριας ανάπτυξης, της εγκατάστασης σωλήνων και της άμεσης ταφής, παρέχοντας ευελιξία
στο σχεδιασμό των υποδομών.
* Ιδανικό για επικοινωνίες μεγάλων αποστάσεων και δικτύων τοπικής περιοχής
Το καλώδιο αυτό είναι προσαρμοσμένο για να ανταποκρίνεται στις απαιτήσεις και των δύο σεναρίων, εξασφαλίζοντας
αποτελεσματική και αποδοτική μετάδοση δεδομένων σε διαφορετικές αποστάσεις.
Χαρακτηριστικό
* Αξιοπρεπής μηχανική και θερμοκρασιακή απόδοση: Δείχνει αξιόπιστες επιδόσεις σε διάφορες μηχανές
χανικάλιοστρες και θερμοκρασίες.
* Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: Ο χαλαρός σωλήνας, με υψηλές ιδιότητες αντοχής, είναι
ανθεκτικό στην υδρόλυση, εξασφαλίζοντας παρατεταμένη αντοχή του καλωδίου.
* Ειδική ένωση πλήρωσης σωλήνων για την προστασία των ινών: Χρησιμοποιεί μια ειδική ένωση πλήρωσης στο εσωτερικό της
Δύναται να χρησιμοποιηθεί για την προστασία των οπτικών ινών.
* Αντοχή σε συντριβή και ευελιξία: σχεδιασμένο για να αντέχει στις δυνάμεις συντριβής, διατηρώντας παράλληλα την ευελιξία,
επιτρέποντας ευέλικτη εγκατάσταση.*
* Δράσεις υδροστεγούς σχεδιασμού:
Κεντρικό στοιχείο αντοχής: Το χάλυβα αποτελεί το κεντρικό στοιχείο αντοχής.
Β Γεμίζοντας τον πυρήνα του καλωδίου: το 100% γεμίζοντας τον πυρήνα του καλωδίου με μια ένωση πλήρωσης ενισχύει την αδιάβροχη ακεραιότητα.
C APL Moisture Barrier: Εφαρμογή πολυαιθυλενοδιαστρωμένου αλουμινίου (APL) λειτουργεί ως υγρασία
εμπόδιο.
D ΠΡΑΡΤΗΤΗΣΗ ΠΡΟΥΡΤΗΣΗΣ: Η διάμεση εφαρμογή πολυαιθυλενίου (ΠΡΤ) βελτιώνει την ανθεκτικότητα στην υγρασία.
E Υλικό που εμποδίζει το νερό: Περιέχει υλικά που εμποδίζουν το νερό για να εξασφαλίζεται περαιτέρω η προστασία από το νερό
Εισόδου.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 12-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 1.3mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,1 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,4 mm | 150±4kg/km | |||||
| 48 πυρήνες | 140,0±0,4 mm | 200±4kg/km | |||||
| 60 πυρήνες | 140,0±0,4 mm | 205±4kg/km | |||||
| 72 πυρήνες | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 πυρήνες | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 πυρήνες | 20.3±0,4 mm | 310±4kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 100,4±0.8 | 100,4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
