Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTA53 |
Αντιγλωσσόμενο θωρακισμένο εξωτερικό διπλό μπουφάν GYFTA53
Περιγραφή

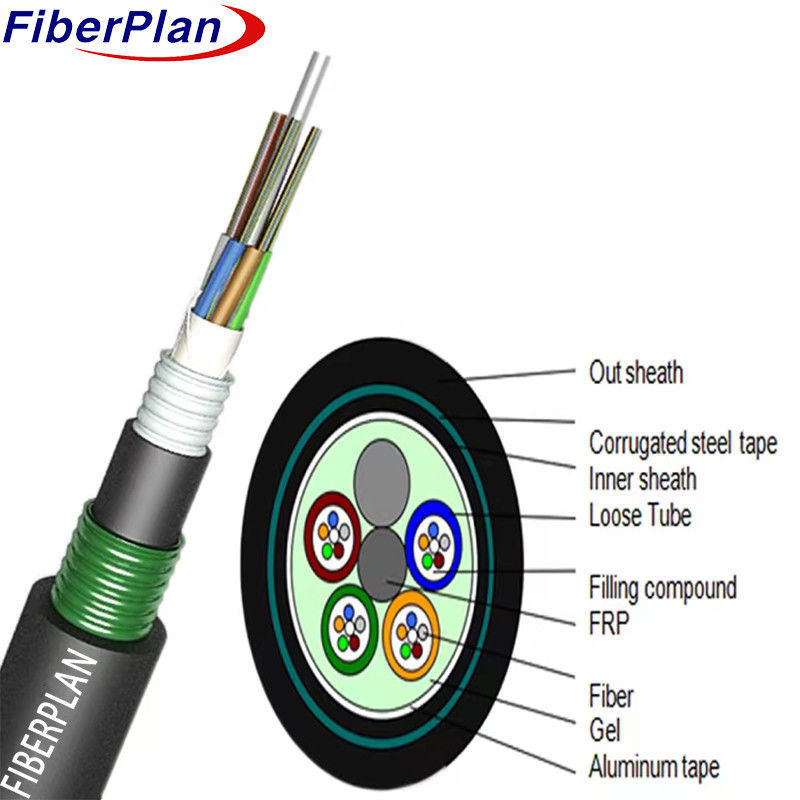

Η κατασκευή του καλωδίου περιλαμβάνει τοποθέτηση 250μm ινών σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου, γεμάτο
Ένα μη μεταλλικό στοιχείο αντοχής (FRP) βρίσκεται στον πυρήνα και σωλήνες
Το αλουμινίου πολυαιθυλένιο λαμινίτη (APL)
Ο πυρήνας του καλωδίου καλύπτεται στη συνέχεια με ένα λεπτό εσωτερικό περίβλημα PE και το PSP
Τέλος, το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα PE για συνολική προστασία.
Εφαρμογή
* Υιοθετήθηκε για εξωτερική διανομή και άμεση ταφή, καθιστώντας το κατάλληλο για εγκατάσταση σε εξωτερικά περιβάλλοντα.
* Χρησιμοποιείται για τα συστήματα μεταφοράς ενέργειας, καθιστώντας το κατάλληλο για αποτελεσματική ενέργεια μεγάλων αποστάσεων
Μεταφορά.
* Χρησιμοποιείται σε δίκτυα πρόσβασης και τοπικά δίκτυα σε σημεία υψηλής ηλεκτρομαγνητικής παρεμβολής, παρέχοντας αξιόπιστη
συνδεσιμότητα σε δύσκολα ηλεκτρομαγνητικά περιβάλλοντα.
Χαρακτηριστικό
* Καλές μηχανικές και θερμοκρασιακές επιδόσεις, εξασφαλίζοντας αξιόπιστη λειτουργία σε διάφορες συνθήκες.
* Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει την κρίσιμη προστασία της ινών, βελτιώνοντας την αντοχή της.
* Αντίσταση σε συντριβή και ευελιξία, παρέχοντας στο καλώδιο την ικανότητα να αντέχει εξωτερική πίεση και
προσαρμόζονται σε διαφορετικά σενάρια εγκατάστασης.
* Το PSP (πολυαιθυλένιο λαμινικό) βελτιώνει τις ικανότητες ανθεκτικότητας στην υγρασία, προστατεύοντας το καλώδιο από το νερό
εισροή και διατήρηση της ακεραιότητας της απόδοσης.
Λεπτομέρειες δομής
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ράβδοι γεμιστήρα | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Διάμετρος χαλαρού σωλήνα (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Διάμετρος εσωτερικής κάλυψης (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Εξωτερική διάμετρος (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Δάχος διάμετρου εξόδου (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 20,0 mm | |||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Σχοινί διακοπής | Αριθμός | 2 τεμάχια | Χρώμα | Λευκό | |||
| Εσωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 1000N | |||||
| Σύντομη περίοδος | 3000N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 3000N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | |||
