Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTA53 |

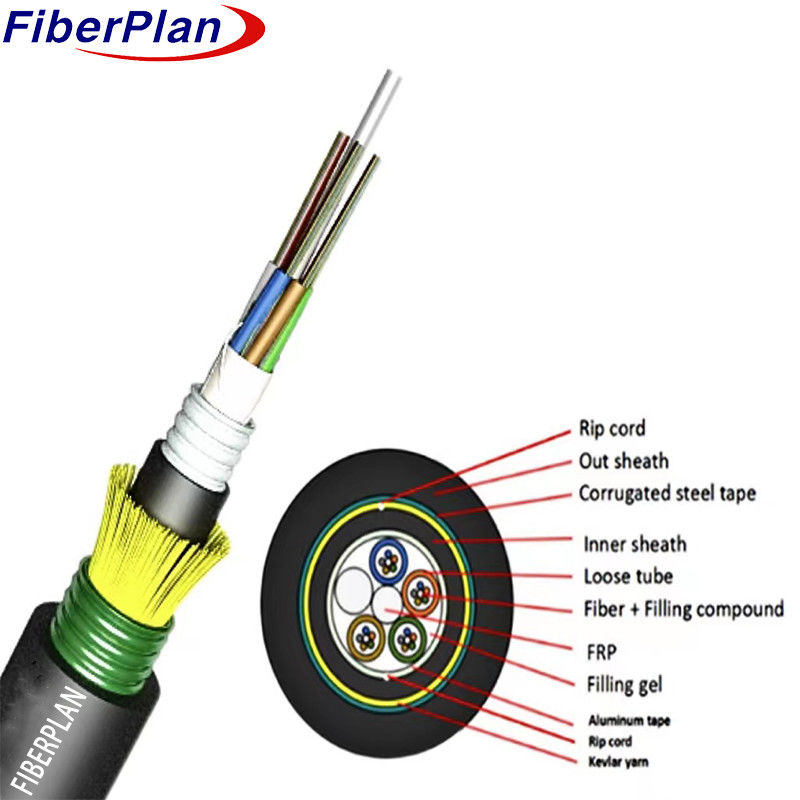

8 12 24F SM MM G652D άμεση ταφή εξωτερικό καλώδιο GYFTA53
Περιγραφή
Οι ίνες, κάθε μία 250μm, στεγάζονται σε ένα χαλαρό σωλήνα κατασκευασμένο από πλαστικό υψηλού μοδίου, γεμάτο με ένα υδατικό
Ένα FRP (Fiber Reinforced Plastic) χρησιμεύει ως το μη μεταλλικό στοιχείο αντοχής στο
Αυτοί οι σωλήνες, μαζί με τα συμπληρώματα, είναι κολλημένοι γύρω από το στοιχείο αντοχής, σχηματίζοντας ένα συμπαγές και κυκλικό
Για την προστασία από την είσοδο νερού, το πλάτος του καλωδίου περιβάλλεται από πολυαιθυλένιο αλουμινίου (APL).
Η αντοχή στη σύσφιξη ενισχύεται με στρώμα νήματος kevlar και
μετά από διάμηκη εφαρμογή PSP (πολυαιθυλένιο με ράβδους πολυαιθυλένιο), το καλώδιο συμπληρώνεται με εξωτερικό PE
Γκαζόν.
Εφαρμογή
* Προσαρμοσμένο για εξωτερική διανομή και άμεση ταφή: Σχεδιασμένο για χρήση σε εξωτερική διανομή και άμεση ταφή
εφαρμογές, εξασφαλίζοντας αντοχή και αξιόπιστη απόδοση σε ποικίλες περιβαλλοντικές συνθήκες.
*Υιοθετήθηκε στο σύστημα μετάδοσης ισχύος κύτταρα: Κατάλληλο για συστήματα μετάδοσης ισχύος κύτταρα, που παρέχουν:
αποτελεσματική και αξιόπιστη μετάδοση ισχύος σε μεγαλύτερες αποστάσεις.
*Δίκτυο πρόσβασης και τοπικό δίκτυο σε σημεία υψηλής ηλεκτρομαγνητικής παρεμβολής: ιδανικό για χρήση στην πρόσβαση
δίκτυα και τοπικά δίκτυα που βρίσκονται σε περιβάλλοντα υψηλής ηλεκτρομαγνητικής παρεμβολής, εξασφαλίζοντας σταθερή και
ανθεκτική στις παρεμβολές σύνδεση.
Χαρακτηριστικό
* Καλές μηχανικές και θερμοκρασιακές επιδόσεις: Δείχνει εξαιρετική μηχανική αντοχή και θερμοκρασία
αντίσταση, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες συνθήκες.
* Ειδική σύνθεση πλήρωσης σωλήνων που εξασφαλίζει την κρίσιμη προστασία των ινών: Χρησιμοποιεί ειδική σύνθεση πλήρωσης σωλήνων
und να προσφέρουν ζωτικής σημασίας προστασία στις ίνες, ενισχύοντας την αντοχή και τη μακροζωία τους.
* Αντίσταση σε συντριβή και ευελιξία: Σχεδιασμένο με αντίσταση σε συντριβή και ευελιξία, επιτρέποντας την εγκατάσταση σε
τα πιο δύσκολα περιβάλλοντα, διατηρώντας παράλληλα τη δομική ακεραιότητα.
* PSP Ενισχύει την ανθεκτικότητα σε υγρασία: Η ένταξη του PSP (πολυαιθυλένιο με ράμματα πολυαιθυλένιο) βελτιώνει την ανθεκτικότητα σε υγρασία
Οι ιδιότητες ανθεκτικότητας στην υγρασία προστατεύουν περαιτέρω το καλώδιο από περιβαλλοντικούς παράγοντες.
Λεπτομέρειες δομής
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ράβδοι γεμιστήρα | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Διάμετρος χαλαρού σωλήνα (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Διάμετρος εσωτερικής κάλυψης (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Εξωτερική διάμετρος (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Δάχος διάμετρου εξόδου (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 20,0 mm | |||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Σχοινί διακοπής | Αριθμός | 2 τεμάχια | Χρώμα | Λευκό | |||
| Εσωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 1000N | |||||
| Σύντομη περίοδος | 3000N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 3000N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | |||
