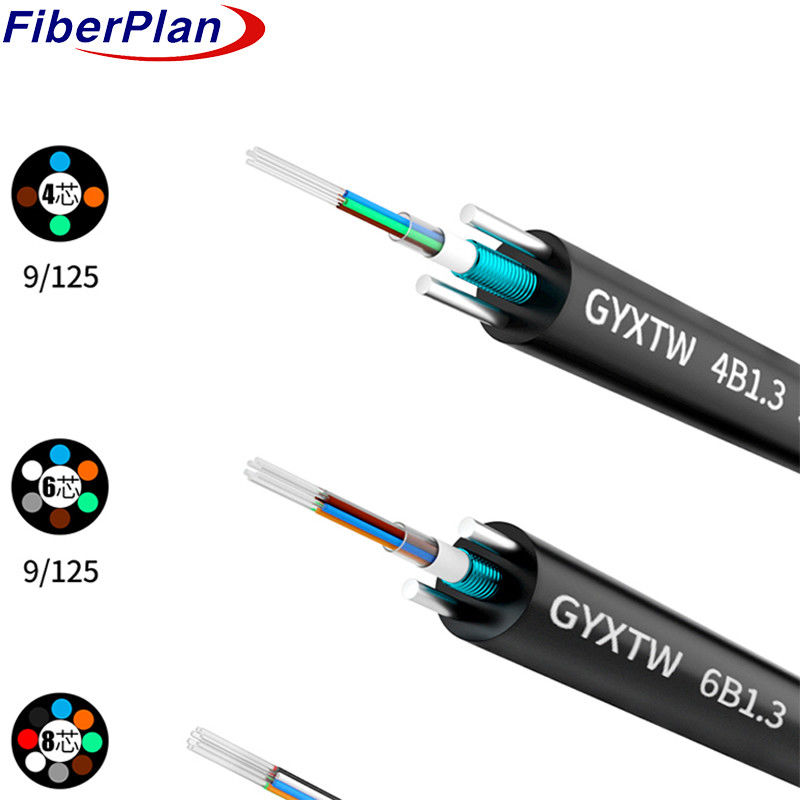

Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW
  • Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW
Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW

Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW

Τόπος καταγωγής Κίνα
Μάρκα Fiberplan
Πιστοποίηση ISO 9001; TÜV certificate
Αριθμό μοντέλου GYXTW
Λεπτομέρειες προιόντος
Θωρακισμένος:
Σιδηροειδή ταινία+Συλληλένιο σιδηροειδή σύρμα
Χρώμα σακάτου:
Μαύρο, προσαρμοσμένο.
Σχήμα:
GYXTW
Ίνα:
G652D μονότροπος ή πολυτρόπος
Ράδιο κάμψης:
20x διάμετρος καλωδίου
Θέρμανση αποθήκευσης:
-40°C σε +70°C
Διάμετρος χάλυβα:
1.0mm *2
Δομή:
Κεντρικός χαλαρός σωλήνας
Διάμετρος καλωδίου:
8.0MM
μήκος τύμπανου:
5KM ή προσαρμοσμένος
Χρώμα ινών:
Μπλε, πορτοκαλί, πράσινο, καφέ, σχιστόλιθο, λευκό, κόκκινο, μαύρο, κίτρινο, μωβ, τριαντάφυλλο, υδρογ
Ελαφρύ σωλήνα:
PBT
Σύστημα απομόνωσης νερού:
Γεμίζοντας ένωση
Χρονοδιάγραμμα:
3 έως 5 ημέρες
Επισημαίνω:

8.0mm μονοτροπικές και πολυτροπικές ίνες

,

GYXTW μονοδιαχείριση και πολυδιαχείριση ινών

,

G652D καλώδιο μονής λειτουργίας

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1 χιλιόμετρο
Τιμή
negotiable
Συσκευασία λεπτομέρειες
ξύλινο τύμπανο
Χρόνος παράδοσης
5-8 εργάσιμες ημέρες
Όροι πληρωμής
Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς
5000 χλμ το μήνα
Περιγραφή προϊόντων

Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW



Περιγραφή

  1. Φυτικές ίνες που βρίσκονται σε πλαστικό χαλαρό σωλήνα υψηλού μοδίου.
  2. Τύπος γεμάτος με ανθεκτική στο νερό ένωση.
  3. Η κυματοειδή ταινία τυλίγει τον σωλήνα.
  4. Υδατοασφαλές υλικό για συμπαγές, αδιάβροχο σχεδιασμό.
  5. Παράλληλα καλώδια από χάλυβα και στις δύο πλευρές της ταινίας.
  6. Τελειώθηκε με κάλυψη από πολυαιθυλένιο (PE).



Εφαρμογή

  1. Γενικές απαιτήσεις για το εξωτερικό καλώδιο κεντρικού χαλαρού σωλήνα.
  2. Σχεδιασμένα για αεροπορικές εγκαταστάσεις ή εγκαταστάσεις σωλήνων.



Χαρακτηριστικά

  1. Εξαιρετική μηχανική και θερμοκρασιακή ανθεκτικότητα.
  2. Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας.
  3. Ειδική σύνθεση πλήρωσης παρέχει κρίσιμη προστασία των ινών.
  4. Ανθεκτικό στη συντριβή και ευέλικτο σχεδιασμό.
  5. Η αντοχή στην τράβηξη εξασφαλίζεται από παράλληλα ατσάλινα σύρματα.
  6. Ελαφρύ βάρος, μικρή διάμετρος και εύκολη εγκατάσταση.



Λεπτομέρειες κατασκευής καλωδίων

Αριθμός ινών 1 έως 24 πυρήνες
Ελαφρύ σωλήνα υλικό PBT
διάμετρος Φ2.2 (εξωτερικό/εσωτερικό)
Συμπλήρωση σωλήνων Σύνθετα πλήρωσης σωλήνων
Ατσάλινο σύρμα μέγεθος 0.8mm
Αριθμός 2
Εξωτερική κάλυψη υλικό PE,HDPE,LDPE
διάμετρος 10,8±0,2 mm

Χρώμα ινών

Αριθμός ινών ανά
8πυρήνες σωλήνα		 1 2 3 4 5 6
Μπλε Πορτοκαλί Πράσινο Καφέ Γκρι Λευκό
7 8 9 10 11 12
Κόκκινο Μαύρο Κίτρινο Βιολέτα Ροζ Ακουα
Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού.

Καλώδιο Μηχανικά χαρακτηριστικά

πυρήνας Διάμετρος καλωδίου βάρος
1 έως 24 80,0 mm±0.2mm 65 kg/km±4 κιλά
Πεδίο θερμοκρασίας -40 ~ +70 - Τι;
Ελάχιστη ακτίνα κάμψης ((mm) Μακροπρόθεσμα 10D
Ελάχιστη ακτίνα κάμψης ((mm) Σύντομη 20D
Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) Μακροπρόθεσμα 1200
Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) Σύντομη 1500
Θέρμανση λειτουργίας (°C) -40 ~ +70
Θέρμανση εγκατάστασης ((°C) -20 ~ +60
Θερμοκρασία αποθήκευσης (°C) -40 ~ +70

Χαρακτηριστικό των ινών

Στυλ ινών Μονάδα ΣΜ
G652		 ΣΜ
G652D		 ΜΜ
50/125		 ΜΜ
62.5/125		 ΜΜ
OM3-300
κατάσταση nm 1310/1550 1310/1550 Καθαρό νερό Καθαρό νερό Καθαρό νερό
αποδυνάμωση dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Δεν ξέρω. - Δεν ξέρω.
Απασχόληση 1550nm Ψ/(nm*km) - Δεν ξέρω. ≤ 18 - Δεν ξέρω. - Δεν ξέρω. Απασχόληση
1625nm Ψ/(nm*km) - Δεν ξέρω. ≤ 22 - Δεν ξέρω. - Δεν ξέρω. 　
Διάταξη ζώνης 850nm MHZ.KM - Δεν ξέρω. - Δεν ξέρω. ¥400 ¥160 Διάταξη ζώνης
1300nm MHZ.KM - Δεν ξέρω. - Δεν ξέρω. ¥800 ¥500 　
Μηδενικό μήκος κύματος διασποράς nm 1300-1324 ¥1302,
≤1322		 - Δεν ξέρω. - Δεν ξέρω. ¥ 1295,
≤1320
Στριβή μηδενικής καταπίεσης nm ≤0.092 ≤0.091 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
PMD Μέγιστη ατομική ίνα 　 ≤0.2 ≤0.2 - Δεν ξέρω. - Δεν ξέρω. ≤0.11
Αξία συνδέσμου σχεδιασμού PMD Σωστά.2*χλμ) ≤0.12 ≤0.08 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
μήκος κύματος κοπής ινών λc nm ¥ 1180,
≤1330		 ¥1180,
≤1330		 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
Κεφάλαιο 3
μήκος κύματος λcc		 nm ≤ 1260 ≤ 1260 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
ΔΕΠ 1310nm Εμ. 9.2±0.4 9.2±0.4 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
1550nm Εμ. 10.4±0.8 10.4±0.8 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.
Αριθμητική
Ανοιχτότητα (NA)		 　 - Δεν ξέρω. - Δεν ξέρω. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Βήμα (μεσαίο όριο διμερούς)
μέτρηση)		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Ακανόνιστες διαστάσεις των ινών
μήκος και σημείο		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Διακοπή
Επιστροφή της διαφοράς
συντελεστής		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Ομοιότητα εξασθένισης dB/km ≤0.01 ≤0.01 　 　 　
Διμετρικός πυρήνας Εμ. 　 　 50±1.0 62.5±2.5 50±1.0
Διάμετρος επικάλυψης Εμ. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Μη κυκλική επένδυση % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Διάμετρος επικάλυψης Εμ. 242±7 242±7 242±7 242±7 242±7
Επιχρισμός/καφίνς
συγκεντρωτικά σφάλμα		 Εμ. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Μη κυκλική επικάλυψη % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Λάθος κεντρομορφίας πυρήνα/οπλισμού Εμ. ≤0.6 ≤0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Στρογγυλή ακτίνα Εμ. ≤ 4 ≤ 4 - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω.



Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW 0Πολλαπλής λειτουργίας PBT Loose Tube Steel Wire Reinforcing GYXTW 1
