Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTY |

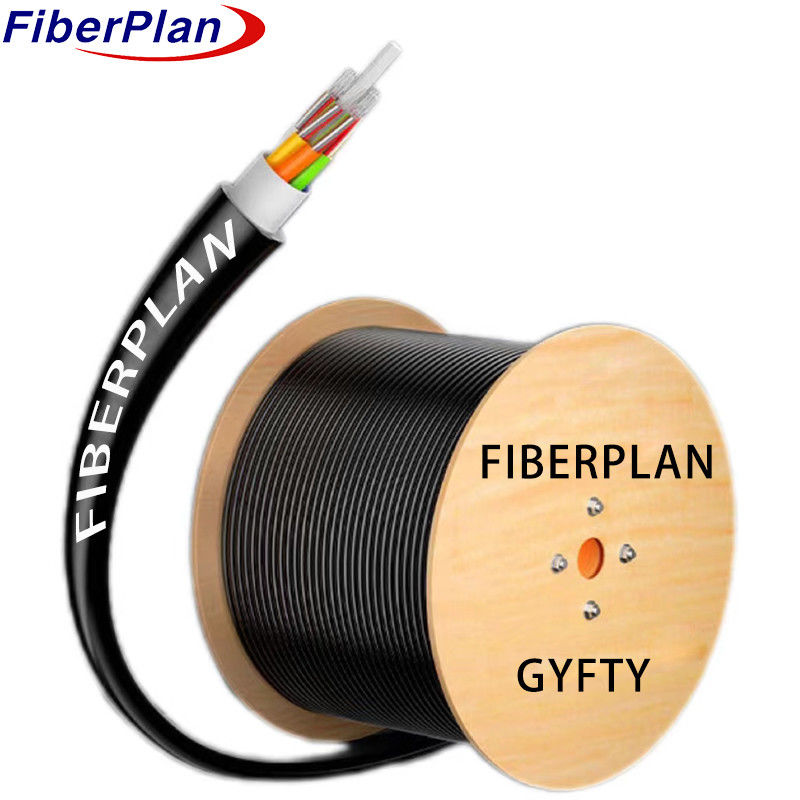

Μη μεταλλικό εναέριο καλώδιο οπτικών ινών GYFTY με αδιάβροχες επιδόσεις
Περιγραφή
Οι ίνες βρίσκονται μέσα σε ένα εύκαμπτο σωλήνα από ανθεκτικό πλαστικό, γεμάτο με ανθεκτική στο νερό ένωση.
Οι σωλήνες και τα συμπληρώματα περιβάλλουν το FRP, δημιουργώντας μια συμπαγή
Το πυρήνα προστατεύεται από ταινία που εμποδίζει το νερό, ακολουθούμενη από ένα περίβλημα PE για συνολική προστασία.
Εφαρμογή
1 Σχεδιασμένο για σκοπούς εξωτερικής διανομής.
2 Κατάλληλο για συστήματα μεταφοράς ισχύος στο κορμό.
3 Ιδανικό για χρήση σε δίκτυα πρόσβασης και τοπικά δίκτυα που βρίσκονται σε περιοχές με υψηλές ηλεκτρομαγνητικές παρεμβολές.
Χαρακτηριστικό
1 Δείχνει ισχυρές μηχανικές επιδόσεις σε διάφορες θερμοκρασίες.
2 Διαθέτει υψηλής αντοχής, ανθεκτικό στην υδρόλυση χαλαρό σωλήνα.
3 Χρησιμοποιεί μια ειδική ένωση πλήρωσης στον σωλήνα, εξασφαλίζοντας την κρίσιμη προστασία των ινών.
4 Δείχνει τόσο αντοχή στη συντριβή όσο και ευελιξία.
5 Χρησιμοποιεί μια ένωση πλήρωσης ειδικά σχεδιασμένη για τον χαλαρό σωλήνα.
Λεπτομέρειες δομής
| Αριθμός ινών | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Αριθμός σωλήνων | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθμός ράβδου πλήρωσης | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Δάχος χαλαρού σωλήνα (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Ονομαστική διάμετρος εξόδου (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό πάχος του μανδύα (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | ||||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | ||||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | ||||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Σχήμα | PE (μόνο για 96C-144C) | |||||||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | ταινία απομόνωσης νερού | ||||||
| Σχοινί διακοπής | Τύπος | 1110*2 | ||||||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | ||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 600N | ||||||
| Σύντομη περίοδος | 1500N | |||||||
| Φορτίο συντριβής | Διάρκεια (N/100mm) | 300N/100mm | ||||||
| Σύντομη διάρκεια (N/100mm) | 1000N/100mm | |||||||
| Ράδιο κάμψης | Δυναμική (mm) | 20D | ||||||
| Στατική (mm) | 10D | |||||||
| Θέρμανση αποθήκευσης | -20°C+70°C | |||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | |||||||
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | ||||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | ||||
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | ||||
