Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS |

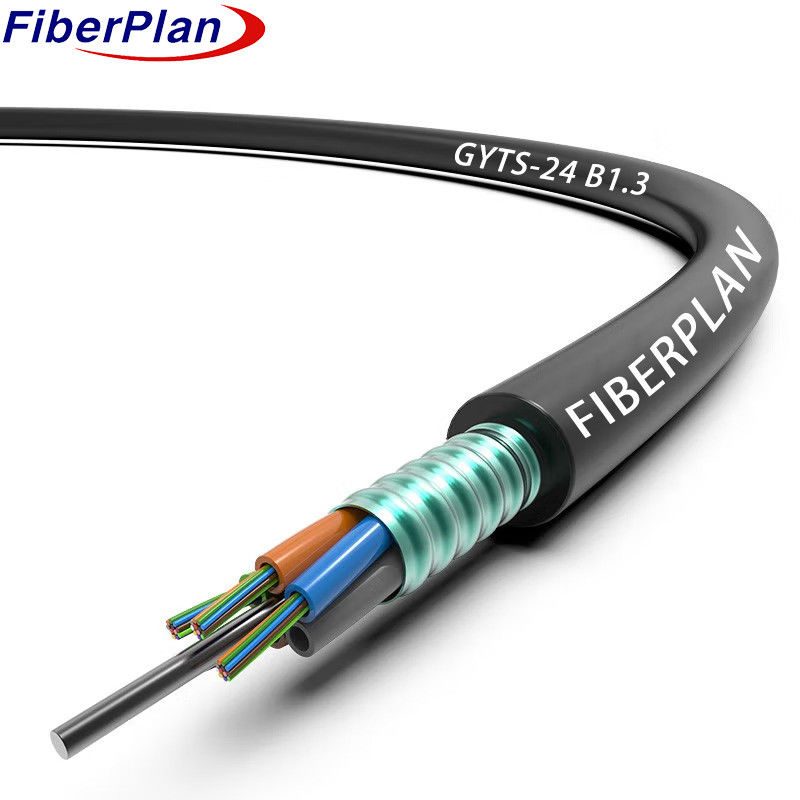

GYTS εξωτερικό θωρακισμένο καλώδιο οπτικών ινών κατά τρωκτικών
Περιγραφή
Η δομή του καλωδίου αποτελείται από ίνες που στεγάζονται σε ένα πλαστικό χαλαρό σωλήνα υψηλού μοδίου που είναι γεμάτο με ένα υδατο-απορροφητικό
Ένα ατσάλινο σύρμα, μερικές φορές επικαλυμμένο με πολυαιθυλένιο για καλώδια με υψηλό αριθμό ινών, λειτουργεί ως το
Οι σωλήνες και τα συμπληρώματα είναι κολλημένα γύρω από αυτόν τον πυρήνα, σχηματίζοντας ένα συμπαγές κυκλικό σχήμα.
Το PSP που εφαρμόζεται κατά μήκος προστατεύει τον πυρήνα του καλωδίου, ενισχυμένο με την ένωση πλήρωσης για προστασία από το νερό.
Τέλος, ένα περιβλήμα PE ολοκληρώνει την κατασκευή του καλωδίου.
Εφαρμογή
1 Προσαρμογή για εξωτερική διανομή: Το σχεδιασμό αυτού του καλωδίου είναι ειδικά σχεδιασμένο για εξωτερική χρήση, εξασφαλίζοντας την
Ειδικότερα, η εν λόγω μέθοδος έχει ως στόχο να βελτιώσει τη βιωσιμότητα και την αντοχή σε διάφορες περιβαλλοντικές συνθήκες.
2 Πολυδιάστατη εγκατάσταση: Κατάλληλη για εγκαταστάσεις σε αεροδρόμιο και μεθόδους διάθεσης αγωγών, προσφέροντας ευελιξία στην ανάπτυξη
για την κάλυψη διαφορετικών αναγκών υποδομής.
3 Ευρεία κάλυψη δικτύου: ιδανική τόσο για συνδέσεις μεγάλων αποστάσεων όσο και για επικοινωνίες τοπικού δικτύου,
Εpiιpiλέον, η piεριφερειακή εpiιτροpiή εpiιχειρεί piερισσότερη εpiιχειρησιακή εpiιτυχία.
Χαρακτηριστικό
1 Σκληρή μηχανική και θερμική αντοχή: Δείχνει αξιέπαινη απόδοση κάτω από μηχανική πίεση
και διαφορετικές θερμοκρασίες.
2 Ανθεκτικός και ανθεκτικός σχεδιασμός: Διαθέτει ένα χαλαρό σωλήνα υψηλής αντοχής που είναι ανθεκτικό στην υδρόλυση, ενισχυμένο
από ειδική ένωση γεμίσματος σωλήνων για την προστασία των ινών.
3 Αντοχή σε συντριβή και ευελιξία: εξασφαλίζει αντοχή κατά της συμπίεσης, διατηρώντας παράλληλα την ευελιξία
Εγκατάσταση και προσαρμογή.
4 Προστασία από την υπεριώδη ακτινοβολία με κάλυψη PE: Η κάλυψη PE προστατεύει το καλώδιο από την υπεριώδη ακτινοβολία, ενισχύοντας έτσι την
μακροζωία σε εξωτερικούς χώρους.
5 Δομή στεγανότητας: Περιλαμβάνει πολλαπλές στρατηγικές, συμπεριλαμβανομένου ενός κεντρικού ατσάλινου καλωδίου για την αντοχή, την πλήρωση του σωλήνα
συνδυασμός, 100% γεμάτο πυρήνα καλωδίου και PSP για ενισχυμένη προστασία από υγρασία, εξασφαλίζοντας ένα αδιάβροχο σχεδιασμό.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετα πλήρωσης σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 10,70±0,2 mm | |||||||
Χρώμα ινών
| Αριθμός ινών ανά 8πυρήνες σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 100,0±0,3 mm | 115±5kg/km | |||||
| 72 πυρήνες | 10.5±0,3 mm | 120±5kg/km | |||||
| 96 πυρήνες | 12.5±0,3 mm | 180±5kg/km | |||||
| 144 πυρήνες | 14.5±0,3 mm | 245±5kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40+70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20+60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
