| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS |
Αγορά οπτικών καλωδίων GYTS
Περιγραφή
Το σχεδιασμό αυτού του καλωδίου ενσωματώνει διάφορα προστατευτικά στοιχεία για να εξασφαλίσει την αντοχή και τη λειτουργικότητά του.
Το υλικό αυτό, το οποίο περιέχεται σε ένα πλαστικό χαλαρό σωλήνα υψηλού διαμετρήματος, μπορεί να χωρέσει τόσο μονοδιαδικαστικές όσο και πολυδιαδικαστικές
Στο κέντρο βρίσκεται ένα ατσάλινο σύρμα, το οποίο συχνά επικαλύπτεται με πολυαιθυλένιο για την
Γύρω από αυτό το κεντρικό στοιχείο,
Οι σωλήνες και τα υλικά πλήρωσης είναι προσεκτικά συνδεδεμένα σε ένα συμπαγές και κυκλικό πυρήνα καλωδίου.
Το υδροξείδιο του καλωδίου, το οποίο έχει προστιθεθεί με ένα κατά μήκος στρώμα PSP πάνω από τον πυρήνα του καλωδίου, αυξάνει την ανθεκτικότητά του στο νερό
Η κατασκευή αυτή ολοκληρώνεται με ένα περιβλήμα PE που περιβάλλει το καλώδιο, παρέχοντας πρόσθετη άμυνα
από περιβαλλοντικούς παράγοντες.
Εφαρμογή
1 Σχεδιασμένο για εξωτερική διανομή: Αυτό το καλώδιο έχει σχεδιαστεί για να αντέχει σε διάφορες εξωτερικές συνθήκες,
διασφάλιση αντοχής και αξιοπιστίας σε δύσκολα περιβάλλοντα.
2 Πολυδιάστατες μεθόδους εγκατάστασης: Είναι κατάλληλη για εναέριες εγκαταστάσεις και μπορεί επίσης να τοποθετηθεί μέσω αγωγών,
προσφέροντας ευελιξία στην ανάπτυξη.
3 Συνδυασμός δικτύων μεγάλων αποστάσεων και τοπικών δικτύων: Το καλώδιο αυτό υποστηρίζει τόσο τις επικοινωνίες μεγάλων αποστάσεων όσο και τις επικοινωνίες μικρών και μεγάλων αποστάσεων.
Το δίκτυο αυτό είναι κατάλληλο για δίκτυα τοπικής περιοχής, καλύπτοντας τις διαφορετικές ανάγκες επικοινωνίας.
Χαρακτηριστικό
1 Η ισχυρή μηχανική αντοχή και η ανθεκτικότητα στις θερμοκρασίες εξασφαλίζουν την αξιοπιστία σε διάφορες συνθήκες.
2 Ο ανθεκτικός στην υδρόλυση, υψηλής αντοχής χαλαρός σωλήνας παρέχει εξαιρετική αντοχή.
3 Ειδική ένωση πλήρωσης σωλήνων προσφέρει κρίσιμη προστασία των ινών, εξασφαλίζοντας αξιόπιστη απόδοση.
4 Εξαιρετική αντοχή στη συντριβή και ευελιξία, κατάλληλη για απαιτητικά σενάρια εγκατάστασης.
Η κάλυψη 5 PE προστατεύει από την υπεριώδη ακτινοβολία, βελτιώνοντας τη διάρκεια ζωής του καλωδίου.
6 Διαφορετικά μέτρα εξασφαλίζουν την αδιάβροχη απόδοση: κεντρικό ατσάλινο σύρμα για την αντοχή, 100% γέμιση πυρήνα καλωδίου και PSP
βελτίωση της αντοχής στην υγρασία.

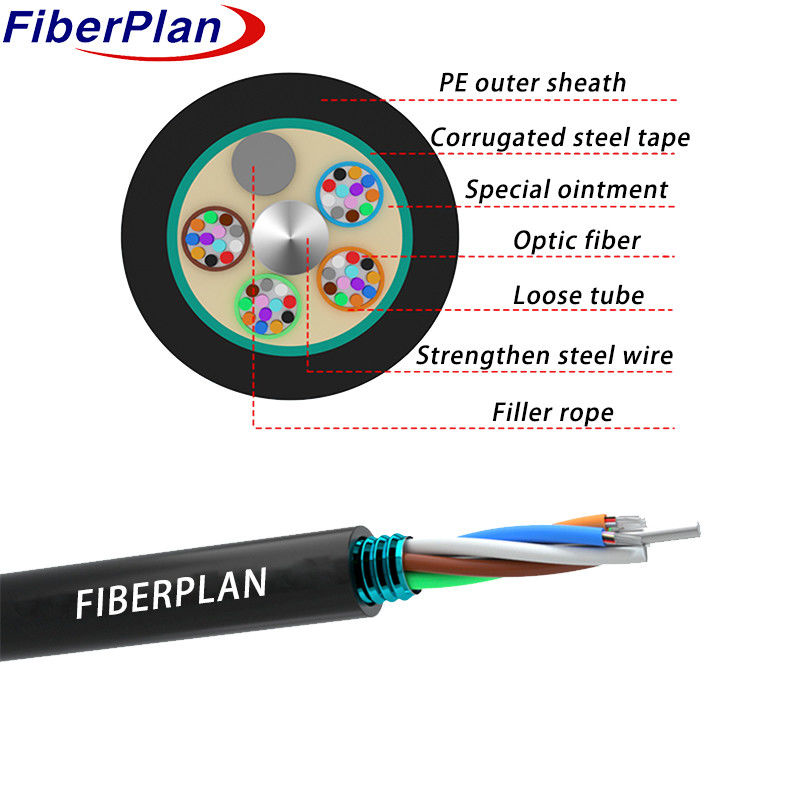

Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετα πλήρωσης σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 10,70±0,2 mm | |||||||
Χρώμα ινών
| Αριθμός ινών ανά 8πυρήνες σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 100,0±0,3 mm | 115±5kg/km | |||||
| 72 πυρήνες | 10.5±0,3 mm | 120±5kg/km | |||||
| 96 πυρήνες | 12.5±0,3 mm | 180±5kg/km | |||||
| 144 πυρήνες | 14.5±0,3 mm | 245±5kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40+70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20+60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
