| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTC8Y |

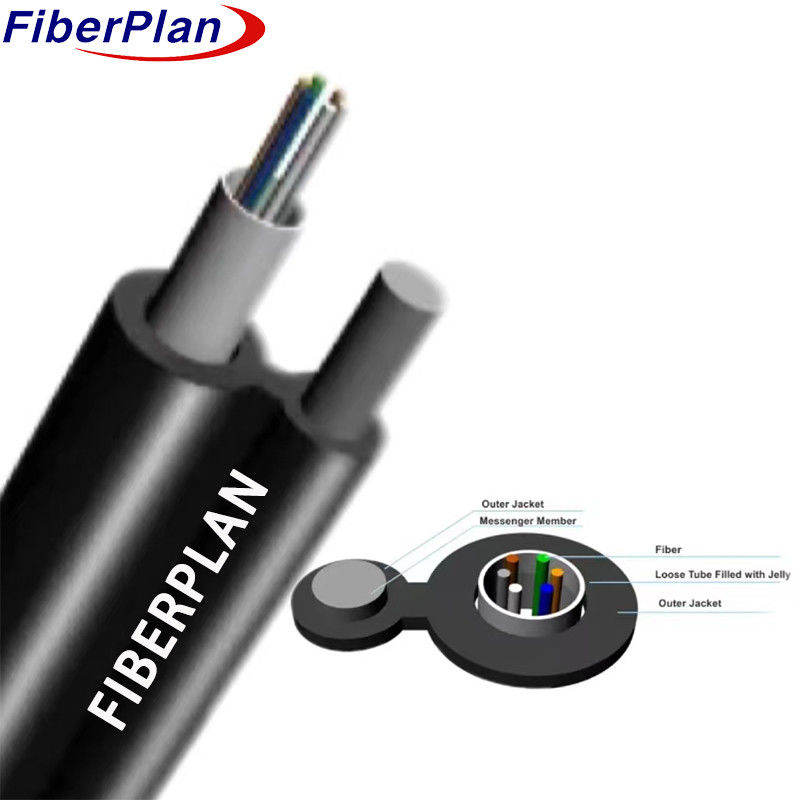

GYXTC8Y Κεντρικό χαλαρό καλώδιο οπτικών ινών
Περιγραφή
Οι ίνες βρίσκονται μέσα σε ένα χαλαρό σωλήνα από πλαστικό υψηλής αντοχής και γεμίζουν με μια ανθεκτική στο νερό ένωση.
Αυτό το τμήμα του καλωδίου, μαζί με τα καλώδια που παρέχουν υποστήριξη, περιβάλλεται από ένα περιβλήμα PE, σχηματίζοντας μια φραγκοειδή σφαίρα.
Η δομή του Ιγκούρε 8.
Εφαρμογή
1 Προσαρμοσμένο για εξωτερικές εγκαταστάσεις.
2 Ιδανικό για αεροπορική και αγωγική ανάπτυξη.
3 Διευκολύνει τις επικοινωνίες μεγάλων αποστάσεων και τοπικών δικτύων.
Χαρακτηριστικό
1 Η καθιερωμένη σχεδίαση χαλαρών σωλήνων εξασφαλίζει αξιόπιστη απόδοση.
2 Η μη μεταλλική αντοχή προσφέρει εξαιρετικές αντιηλεκτρομαγνητικές ιδιότητες.
3 Δείχνει ανώτερη μηχανική και περιβαλλοντική ανθεκτικότητα.
4 Ευέλικτος και εύπλαστος με καλή απόδοση.
5 Ελαφρύ βάρος και μικρή διάμετρος, που διευκολύνει την εύκολη εγκατάσταση.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Ελεύθερος σωλήνας | Υλικό | PBT | Διάμετρος | 2.8mm | |||
| Συμπλήρωση σωλήνων | Ματεϊάλ | Σύνθεση πλήρωσης | |||||
| Σύστημα απομόνωσης νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Μέλος της ψυχικής δύναμης | Ματεϊάλ | Ατσάλινο σύρμα | Μέγεθος | 10,4 mm | |||
| Γάλλος | Ματεϊάλ | ΠΕ | Μέγεθος (h*w) |
1.5mm*1.0mm | |||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | μαύρο | |||
| Διάμετρος | 3.8*6.5-12 (±0,5) mm |
Δάχος | 10,6 ± 0,05 mm | ||||
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης | Μακροπρόθεσμα | 600N | |||||
| Σύντομη | 1500N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 300N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.5 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 | |||
