Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTW |

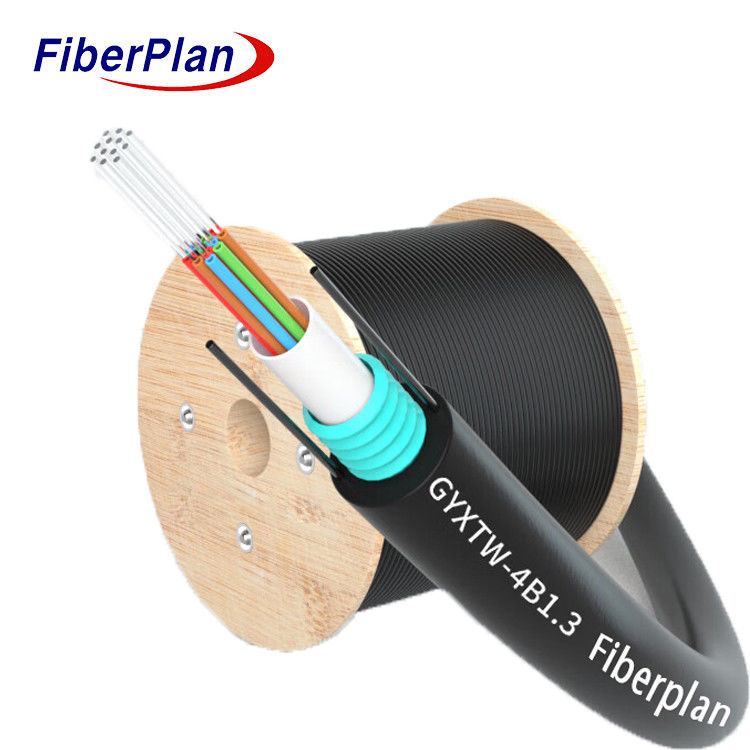

Παράλληλα καλώδια από χάλυβα που ενισχύουν την εναέρια εγκατάσταση GYXTW
Περιγραφή
Οι ίνες είναι ενσωματωμένες σε ένα χαλαρό σωλήνα από πλαστικό υψηλού μοδίου, το οποίο είναι συσκευασμένο με ένα ανθεκτικό στο νερό συμπλήρωμα πλήρωσης.
Ο σωλήνας αυτός περιβάλλεται κατόπιν με κυματοειδή ταινία από χάλυβα, η οποία καλύπτεται με υλικό που εμποδίζει το νερό για να εξασφαλίζεται η
Δύο παράλληλα καλώδια από χάλυβα περιβάλλουν τις πλευρές αυτής της εγκατάστασης, και το καλώδιο επιχρίνεται τελικά
με κάλυψη από πολυαιθυλένιο (PE).
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει τις βασικές απαιτήσεις για ένα εξωτερικό καλώδιο κεντρικού χαλαρού σωλήνα που έχει σχεδιαστεί
για εγκαταστάσεις αέρος ή σωλήνων.
Χαρακτηριστικά
1 Η ισχυρή μηχανική και θερμοκρασιακή ανθεκτικότητα εξασφαλίζει αντοχή.
2 Ανθεκτικός στην υδρόλυση, υψηλής αντοχής χαλαρός σωλήνας για μεγαλύτερη αντοχή.
3 Ειδική ένωση γεμίσματος σωλήνων παρέχει ζωτικής σημασίας προστασία των ινών.
4 Παρέχει εξαιρετική αντοχή στη συντριβή και ευελιξία.
5 Ενσωματώνει παράλληλα καλώδια από χάλυβα για ανώτερη αντοχή σε ελαστικότητα.
6 Διαθέτει συμπαγές, ελαφρύ σχεδιασμό για εύκολη εγκατάσταση.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 1 έως 24 πυρήνες | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετα πλήρωσης σωλήνων | |||||||
| Ατσάλινο σύρμα | μέγεθος | 0.8mm | ||||||
| Αριθμός | 2 | |||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE,LDPE | ||||||
| διάμετρος | 10,8±0,2 mm | |||||||
Χρώμα ινών
| Αριθμός ινών ανά 8πυρήνες σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 1 έως 24 | 80,0 mm+-0,3 mm | 65 kg/km+-10 kg | |||||
| Πεδίο θερμοκρασίας | -40+70 | - Τι; | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 1200 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40+70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20+60 | ||||||
| Θερμοκρασία αποθήκευσης (°C) |
-40+70 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
