Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΓΙΦΤΖΙΑ |

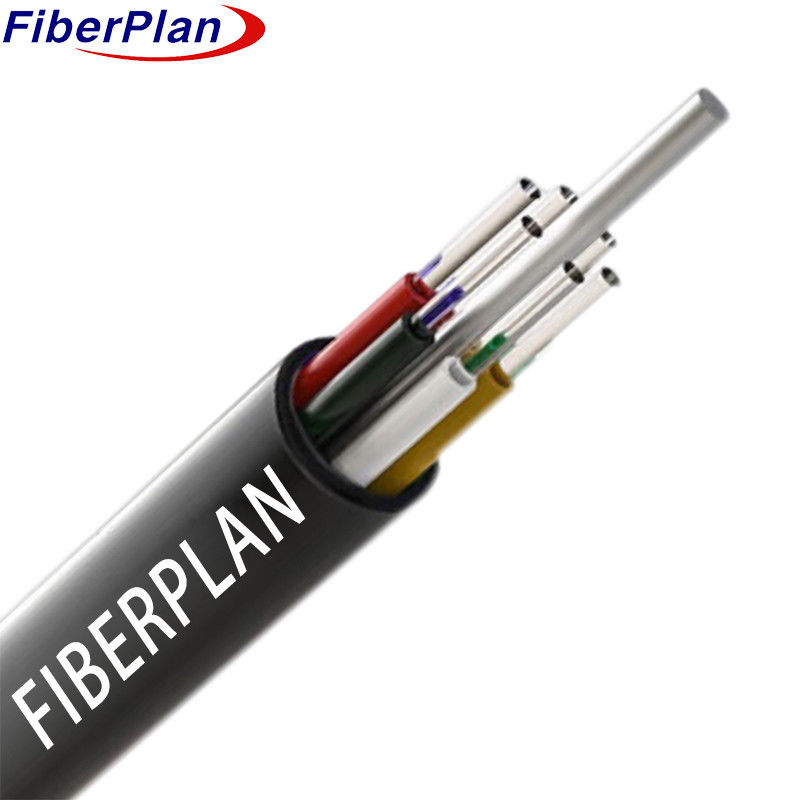

Υψηλής αντοχής χαλαρόσωμα καλώδιο για τοπικά δίκτυα
Περιγραφή
Η σχεδίαση του καλωδίου περιλαμβάνει τοποθέτηση ινών μέσα σε ένα πλαστικό χαλαρό σωλήνα υψηλής αντοχής σε νερό
Στο κέντρο του πυρήνα, ένα ενισχυμένο με ίνες πλαστικό (FRP) ενεργεί ως μη μεταλλικό στοιχείο αντοχής.
Οι σωλήνες και τα συμπληρώματα στη συνέχεια συνδέονται γύρω από αυτό το κεντρικό στοιχείο αντοχής για να σχηματίσουν ένα συμπαγές, κυκλικό πυρήνα.
Λόγω της πλήρωσης του πυρήνα του καλωδίου με την προστατευτική ένωση κατά της εισόδου νερού, το καλώδιο ολοκληρώνεται με
μια κάλυψη PE.
Εφαρμογή
1 Ιδανικό για σενάρια εξωτερικής διανομής.
2 Κατάλληλο για συστήματα μεταφοράς ισχύος στο κορμό.
3 Καλό για πρόσβαση και τοπικά δίκτυα, ιδιαίτερα σε περιοχές με υψηλή ηλεκτρομαγνητική παρεμβολή.
Χαρακτηριστικά
1 Δείχνει εξαιρετικές μηχανικές και θερμοκρασιακές επιδόσεις.
2 Χρησιμοποιεί ένα χαλαρό σωλήνα υψηλής αντοχής σε υδρόλυση.
3 Χρησιμοποιεί ειδική ένωση πλήρωσης σωλήνων για την κρίσιμη προστασία των ινών.
4 Διαθέτει αντοχή στη συντριβή και ευελιξία.
5 Διασφαλίζει την πλήρη γέμιση του πυρήνα του καλωδίου με την ένωση πλήρωσης.
Λεπτομέρειες δομής
| Προδιαγραφές | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Αριθμός ινών | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνα | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Φυτικές ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Αριθ. της ράβδου πλήρωσης | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Διάμετρος σωλήνα (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| πάχος του χαλαρού σωλήνα | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Διάμετρος εξωτερικού (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ονομαστικό Μέγεθος σακούλας (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Υλικό χαλαρού σωλήνα | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Χρώμα χαλαρού σωλήνα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα | Τυποποιημένο φάσμα |
| Υλικό μέλους κεντρικής αντοχής | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ | ΣΥΡΙΖΑ |
| Διάμετρος μέλους κεντρικής αντοχής | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Σχήμα | - | - | - | - | - | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) | PE (μόνο για τα 96F-144F) |
| Υλικό ράβδου πλήρωσης | PP | PP | PP | PP | PP | - | - | - |
| Χρώμα ράβδου γεμίσματος | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | - | - | - |
| Υλικό συστήματος αποφράγματος νερού | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης | Γέλιο πλήρωσης |
| Υλικό εξωτερικής κάλυψης | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ | ΠΕ |
| Χρώμα εξωτερικής κάλυψης | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο | Μαύρο |
Μηχανικές και περιβαλλοντικές επιδόσεις
| Ιδιοκτησία | Μακροπρόθεσμα | Σύντομη |
|---|---|---|
| Δυνατότητα τράβηξης | 600N | 1500N |
| Τραυματιστικό φορτίο | 300N/100mm | 1000N/100mm |
| Ράδιο κάμψης | Δυναμικό: 20D | Στατική: 10D |
| Προδιαγραφές θερμοκρασίας | Αποθήκευση: -20°C έως +70°C | Εγκατάσταση: -10°C έως +60°C |
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 |
|---|---|---|---|---|
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό |
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Διάμετρος επικάλυψης | Εμ. | 125±0.5 | 125 ±0.5 | 125 ±0.5 |
| Επικάλυψη Μη κυκλική | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 |
