Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFXTY |

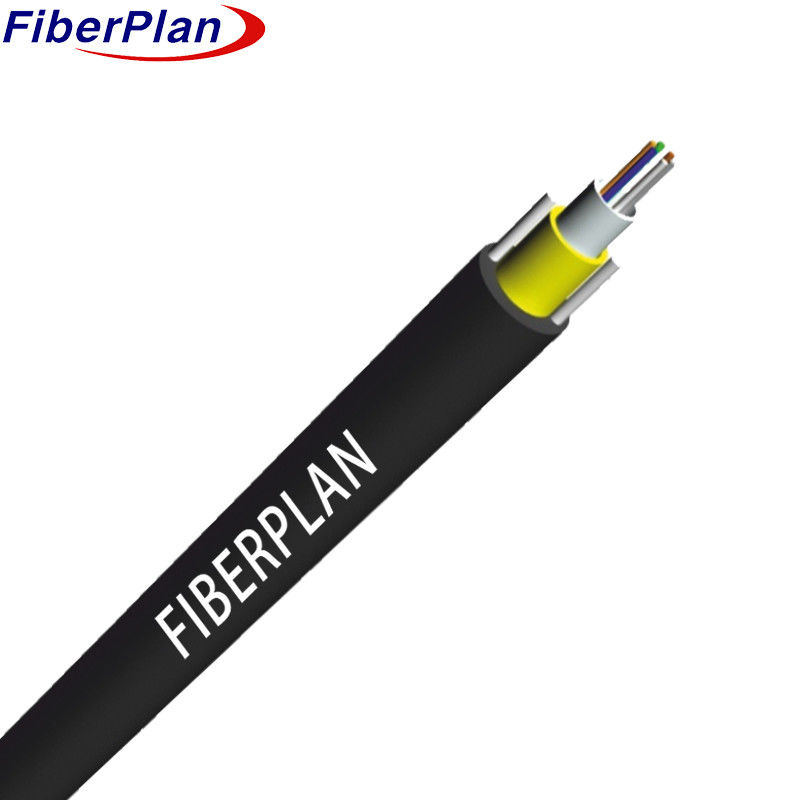

Καλώδιο οπτικών ινών Unitube ενισχυμένο με FRP 2 ~ 24F ανθεκτικό στο νερό
Περιγραφή
Ένα προστατευτικό σύνολο στεγάζει τις ίνες μέσα σε ένα εύκαμπτο σωλήνα κατασκευασμένο από ένα ανθεκτικό, ανθεκτικό πλαστικό.
Αυτός ο σωλήνας είναι γεμάτος με μια ειδική ένωση ανθεκτική στην διείσδυση νερού.
Επιπλέον, δύο παράλληλοι ενισχυμένοι με ίνες
Τα στοιχεία πλαστικού (FRP) τοποθετούνται και στις δύο πλευρές του συνόλου για πρόσθετη δομική υποστήριξη.
Το υλικό αυτό τελειώνει με ένα ανθεκτικό εξωτερικό κάλυμμα από πολυαιθυλένιο (PE) για συνολική προστασία.
Εφαρμογή
Η παρούσα προδιαγραφή καλύπτει τις γενικές απαιτήσεις του εξωτερικού καλωδίου κεντρικού χαλαρού σωλήνα για κεφαλίδα ή αγωγό.
Χαρακτηριστικά
· Καλές μηχανικές και θερμοκρασιακές επιδόσεις.
· Υψηλής αντοχής χαλαρός σωλήνας ανθεκτικός στην υδρόλυση.
· Ειδική σύνθεση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία των ινών.
· Αντίσταση σε συντριβή και ευελιξία.
· Τα FRP εξασφαλίζουν αντοχή σε εφελκυσμό.
· Μικρή διάμετρος, ελαφρύ βάρος και φιλική εγκατάσταση.
Λεπτομέρειες δομής
| Αριθμός ινών | 2F-24F | ||||||
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Διάμετρος | 20,6±0,1 mm | Δάχος | 0.5±0,05 mm | ||||
| Μέλος της δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | Φ1,0 mm | |||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ/HDPE | Χρώμα | Μαύρο | |||
| Διάμετρος | 7.1±0,5 mm | Δάχος | 20,0±0,2 mm | ||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 400N | |||||
| Σύντομη περίοδος | 800N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 300N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Απόδοση ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.2 | 125±0.2 | 125±0.2 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 | |||
