Υπαίθριο καλώδιο οπτικών ινών
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |
Υφάσματα από διπλό περίβλημα Kevlar ενισχυμένα με καλώδιο οπτικών ινών ADSS
Περιγραφή

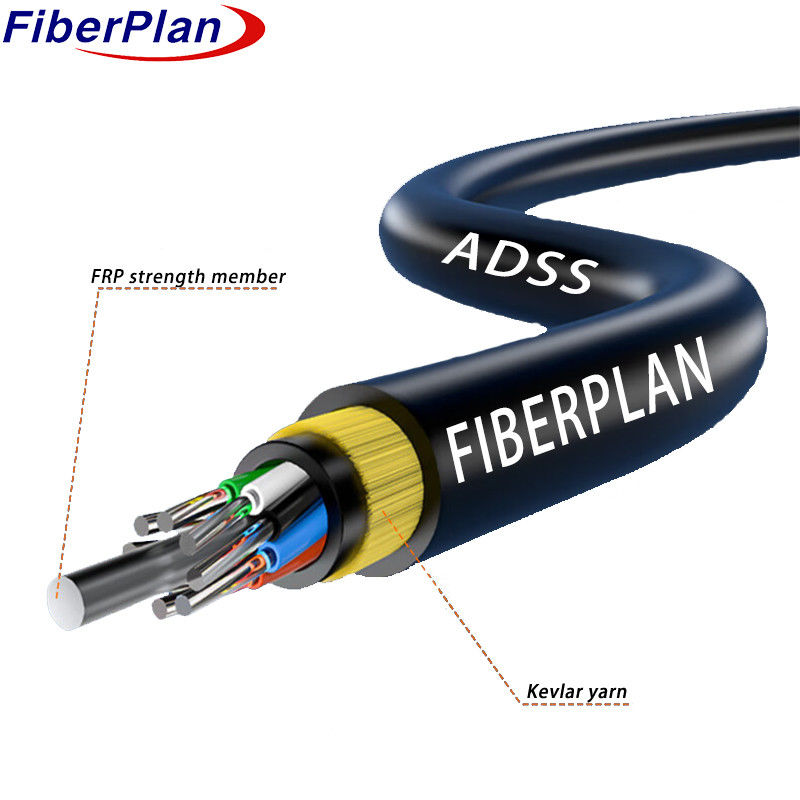

Το καλώδιο ADSS (All-Dielectric Self-Supporting) αποτελείται από χαλαρές ράβδους σωλήνων.
Οι σωλήνες αυτοί, μαζί με τα συμπληρώματα, είναι κολλημένοι
γύρω από ένα μη μεταλλικό κεντρικό στοιχείο αντοχής φτιαγμένο από FRP (φυτικά ενισχυμένο πλαστικό), δημιουργώντας μια συμπαγή
Ο πυρήνας του κυκλικού καλωδίου είναι γεμάτος με μια ένωση πλήρωσης και καλύπτεται από ένα λεπτό εσωτερικό πολυαιθυλένιο (PE)
Στη συνέχεια, ένα στρώμα από νήματα αραμίδης εφαρμόζεται πάνω από το εσωτερικό στρώμα για ενίσχυση.
Τέλος, το καλώδιο συμπληρώνεται είτε με εξωτερικό κάλυμμα από πολυαιθυλένιο (PE) είτε με εξωτερικό κάλυμμα κατά της παρακολούθησης (AT).
Εφαρμογή
1 Ο σχεδιασμός καλωδίων ADSS λαμβάνει υπόψη τις συνθήκες σε πραγματικό χρόνο των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας.
Το εξωτερικό περίβλημα PE χρησιμοποιείται για γραμμές ηλεκτρικής ενέργειας κάτω των 110 kV, ενώ το εξωτερικό περίβλημα AT χρησιμοποιείται για γραμμές 110 kV και 110 kV.
Πάνω.
3 Ο ειδικός σχεδιασμός της ποσότητας αραμίτης και της διαδικασίας παρακράτησης καλύπτει αποτελεσματικά τις διαφορετικές απαιτήσεις εύρους.
Χαρακτηριστικά
1 Επιτρέπει την εγκατάσταση χωρίς να απαιτείται διακοπή τροφοδοσίας.
2 Ελαφρύ και μικρής διαμέτρου, μειώνοντας την πίεση από το πάγο, τον άνεμο, τον πύργο και τα φορτία πίσω.
3 Σχεδιασμένο για διάρκεια ζωής 30 ετών.
4 Δείχνει ισχυρή αντοχή στη τράβηξη και αντοχή σε θερμοκρασίες για αξιόπιστη απόδοση.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.1 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 11±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 12±0,2 mm | 140±3kg/km | |||||
| 72 πυρήνες | 13±0,2 mm | 190±3kg/km | |||||
| 96 πυρήνας | 14.5±0,2 mm | 220±3kg/km | |||||
| 144 πυρήνας | 16.5±0,2 mm | 240±3kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 37KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
