| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTA53 |

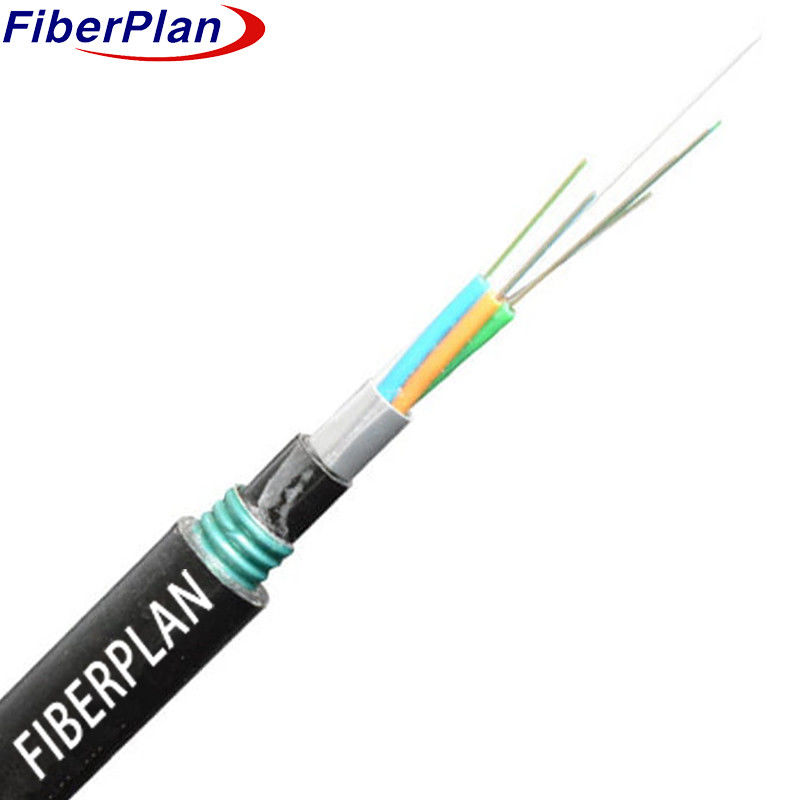

12C SM MM G652D Καλώδιο οπτικών ινών εξωτερικής πολυμέτωπης εγκατάστασης GYFTA53
Περιγραφή
Αυτό το καλώδιο οπτικών ινών χρησιμοποιεί ένα υψηλής αντοχής, χαλαρό σχέδιο σωλήνα για να φιλοξενήσει 250μm ίνες μέσα σε ένα υψηλό mod-
Οι σωλήνες αυτοί είναι γεμάτοι με μια αδιάβροχη ένωση και περιβάλλονται από μια μη μεταλλική στρώση FRP.
Οι σωλήνες και τα συμπληρώματα σχηματίζουν μια συμπαγή δομή καλωδίων.
Για την προστασία από την είσοδο νερού, το καλώδιο περιβάλλεται από πλαστικό πολυαιθυλένιο αλουμινίου
Στη συνέχεια, προστίθεται ένα λεπτό εσωτερικό περίβλημα PE, ενισχυμένο με ένα στρώμα νήματος kevlar για την αύξηση της θερμοκρασίας.
Το τελευταίο στρώμα του καλωδίου περιλαμβάνει ένα PSP που εφαρμόζεται κατά μήκος για αντοχή στην υγρασία και είναι
περιβάλλεται με εξωτερικό περίβλημα PE για συνολική προστασία.
Εφαρμογή
1 Ιδανικό για χρήση σε εξωτερικούς χώρους, συμπεριλαμβανομένων των εγκαταστάσεων άμεσης ταφής.
2 Κατάλληλο για συστήματα μεταφοράς ισχύος στο κορμό.
3 Σχεδιασμένο για πρόσβαση και τοπικά δίκτυα σε περιοχές υψηλής ηλεκτρομαγνητικής παρεμβολής.
Χαρακτηριστικό
1 Αξιοπιστή μηχανική και θερμοκρασιακή απόδοση, εξασφαλίζοντας αξιοπιστία σε διάφορες συνθήκες.
2 Μια ειδική ένωση γεμίσματος σωλήνων προστατεύει τις ίνες κρίσιμα.
3 Εξισορροπεί την αντοχή στη συντριβή με ευελιξία για ευέλικτη εγκατάσταση.
4 Η εφαρμογή PSP ενισχύει την αντοχή σε υγρασία, βελτιώνοντας την αντοχή του καλωδίου.
Λεπτομέρειες δομής
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ράβδοι γεμιστήρα | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Διάμετρος χαλαρού σωλήνα (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Διάμετρος εσωτερικής κάλυψης (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Εξωτερική διάμετρος (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Δάχος διάμετρου εξόδου (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 20,0 mm | |||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Σχοινί διακοπής | Αριθμός | 2 τεμάχια | Χρώμα | Λευκό | |||
| Εσωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 1000N | |||||
| Σύντομη περίοδος | 3000N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 3000N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | |||
