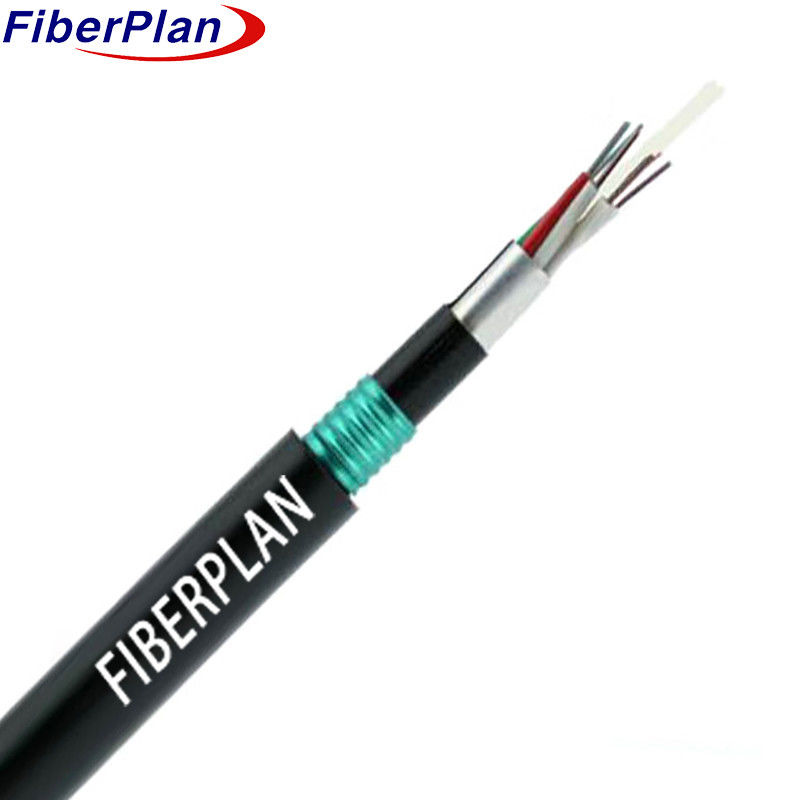

Εξωτερικό θωρακισμένο καλώδιο υψηλού μοδίου πλαστικού χαλαρού σωλήνα GYFTA53
Περιγραφή
Οι ίνες των 250 μm στεγάζονται σε ένα πλαστικό χαλαρό σωλήνα υψηλού μοδίου γεμάτο με μια ανθεκτική στο νερό ένωση.
Ένας μη μεταλλικός πυρήνας FRP χρησιμεύει ως το κεντρικό στοιχείο αντοχής, γύρω από το οποίο οι σωλήνες και τα συμπληρώματα είναι
Ένα στρώμα APL προστατεύει τον πυρήνα από το νερό, ακολουθούμενο από ένα λεπτό PE
Το νήμα Kevlar αυξάνει την αντοχή στην έλξη, καλύπτεται από ένα στρώμα PSP και ολοκληρώνεται με εξωτερικό PE
Γκαζόν.
Εφαρμογή
1 Ιδανικό για χρήση σε εξωτερικούς χώρους, συμπεριλαμβανομένων των εγκαταστάσεων άμεσης ταφής.
2 Κατάλληλο για συστήματα μεταφοράς ισχύος στο κορμό.
3 Σχεδιασμένο για πρόσβαση και τοπικά δίκτυα σε περιοχές υψηλής ηλεκτρομαγνητικής παρεμβολής.
Χαρακτηριστικό
1 Εξαιρετική μηχανική και θερμοκρασιακή αντοχή.
2 Ειδική ένωση γεμίσματος σωλήνων εξασφαλίζει ζωτικής σημασίας προστασία των ινών.
3 Η ισορροπία συνθλίβει την αντίσταση με ευελιξία.
4 Το στρώμα PSP ενισχύει την αντοχή στην υγρασία για μεγαλύτερη αντοχή.
Λεπτομέρειες δομής
| Αριθμός των ινών |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Αριθμός σωλήνων |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| ίνες ανά σωλήνα |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Ράβδοι γεμιστήρα |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Διάμετρος χαλαρού σωλήνα
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Διάμετρος εσωτερικής κάλυψης
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Εξωτερική διάμετρος
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Δάχος διάμετρου εξόδου
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Ελαφρύ σωλήνα |
Υλικό |
PBT |
Χρώμα |
Τυποποιημένο φάσμα |
| Στάβλος γεμίσματος |
Υλικό |
PP |
Χρώμα |
Μαύρο |
| Συμπλήρωση σωλήνων |
Υλικό |
Σύνθεση πλήρωσης |
| Μέλος κεντρικής δύναμης |
Υλικό |
ΣΥΡΙΖΑ |
Διάμετρος |
20,0 mm |
| Σύστημα μπλοκαρίσματος νερού |
Υλικό |
Τραπέζια απόσβεση νερού / γέμισμα ζελέ |
| Σχοινί διακοπής |
Αριθμός |
2 τεμάχια |
Χρώμα |
Λευκό |
| Εσωτερική κάλυψη |
Υλικό |
ΠΕ |
Χρώμα |
Μαύρο |
| Πανοπλία |
Υλικό |
Ταινία από κυματοειδή χάλυβα |
| Εξωτερική κάλυψη |
Υλικό |
ΠΕ |
Χρώμα |
Μαύρο |
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης |
Μακροπρόθεσμη (N) |
1000N |
| Σύντομη περίοδος |
3000N |
| Φορτίο συντριβής |
Μακροπρόθεσμα |
3000N/100mm |
| Σύντομη |
1000N/100mm |
| Ράδιο κάμψης |
Δυναμικό |
20D |
| Στατική |
10D |
| Θέρμανση εγκατάστασης |
-10°C+60°C |
| Θέρμανση αποθήκευσης |
-40°C+70°C |
Χαρακτηριστικά των ινών
| Τύπος ινών |
Μονάδα |
SM G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
| Υπόθεση |
χμ |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
| Αδυνάμωση |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Διάμετρος επικάλυψης |
Εμ. |
125±0.3 |
125±0.3 |
125±0.3 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
242±3 |
242±3 |
242±3 |
