Υδρολύσιμα χαλαρά σωλήνες και FRP

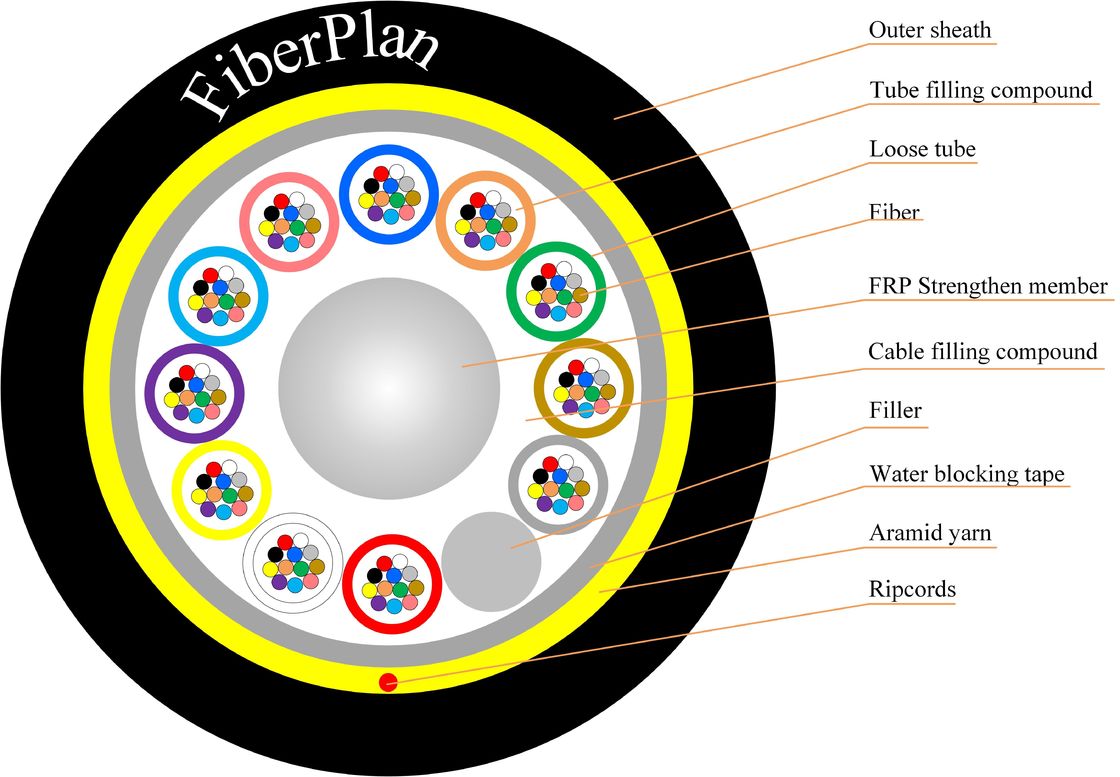

Περιγραφή
Πλαστικοί σωλήνες υψηλού εύρους που στεγάζουν τις ίνες, οι οποίες είναι γεμάτες με μια ανθεκτική στο νερό ένωση.
Αυτό, υπάρχει Kevlar για πρόσθετη προστασία, με ένα υλικό που εμποδίζει το νερό διατηρώντας την αδιάβροχη και συμπαγή
Τέλος, ολόκληρη η δομή περιβάλλεται από ένα ανθεκτικό πολυεστέρα.
υλενικό (PE) περίβλημα για την άμυνα από εξωτερικά στοιχεία.
Εφαρμογή
Η συγκεκριμένη προδιαγραφή περιγράφει τα θεμελιώδη κριτήρια για τα καλώδια ADSS (All-Dielectric Self-Supporting) με μόνο κάλυμμα.
που προορίζονται για εγκαταστάσεις αεροπορικών ή σωληνώσεων.
Χαρακτηριστικά
1 Εξαιρετική μηχανική αντοχή και αντοχή σε ακραίες θερμοκρασίες.
2 Υδρολύσιμα ανθεκτικά σε υδρολύση, χαλαρά σωλήνες υψηλής αντοχής.
3 Ειδική ένωση μέσα σε σωλήνες για την προστασία βασικών ινών.
4 Εξισορροπημένη αντοχή σε συντριβή και ευελιξία.
5 Διπλή ενίσχυση με νήματα FRP και αραμίδιο για αυξημένη αντοχή σε ελαστικότητα.
6 Σχεδιασμένο για την ευκολία του χρήστη με συμπαγές, ελαφρύ σχεδιασμό για εύκολη εγκατάσταση.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών |
2-144 πυρήνας |
| Φραγμός υγρασίας |
Ταινία απομόνωσης νερού |
| Άλλοι σωλήνες |
υλικό |
PBT |
| διάμετρος |
2.2mmФ±0.1 mm |
| Μέλος κεντρικής δύναμης |
υλικό |
ΣΥΡΙΖΑ |
| μέγεθος |
20,0 mm±0.1 mm |
| Υφάσματα |
Υφάσματα Dupont Kelver (6 τεμάχια) |
| Σπάν |
50 έως 150 μέτρα |
| Συνολική διάμετρος καλωδίου |
150,0 mm±0.3mm |
| Ελαφρύ σωλήνα |
υλικό |
PBT |
| διάμετρος |
Φ2.2 (εξωτερικό/εσωτερικό) |
| Βάρος καλωδίου ανά χιλιόμετρο |
95 kg/km |
| Εξωτερική κάλυψη |
υλικό |
ΠΕ |
| διάμετρος |
10,8±0,1 mm |
| Βάρος καλωδίου ανά χιλιόμετρο |
95 kg/km |
Χρώμα ινών
|
Αριθμός ινών
12 πυρήνες ανά σωλήνα
|
1 |
2 |
3 |
4 |
5 |
6 |
| Μπλε |
Πορτοκαλί |
Πράσινο |
Καφέ |
Γκρι |
Λευκό |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Κόκκινο |
Μαύρο |
Κίτρινο |
Βιολέτα |
Ροζ |
Ακουα |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. |
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα |
Περιγραφή |
| Θέρμανση εγκατάστασης ((°C) |
-15 ~ +60 |
| Θέρμανση λειτουργίας (°C) |
-40 ~ +70 |
| Ελάχιστη ακτίνα κάμψης (mm) |
Μακροπρόθεσμα |
10D |
| βραχυπρόθεσμα |
20D |
| Επιτρεπόμενη αντοχή σε έλξη ((N) |
Μακροπρόθεσμα |
600 |
| βραχυπρόθεσμα |
1500 |
| Δυνατότητα συντριβής ((N/100mm) |
Μακροπρόθεσμα |
300 |
| βραχυπρόθεσμα |
1000 |
Χαρακτηριστικό των ινών
| Στυλ ινών |
Μονάδα |
ΣΜ
G652 |
ΣΜ
G652D |
ΜΜ
50/125 |
ΜΜ
62.5/125 |
ΜΜ
OM3-300 |
| κατάσταση |
nm |
1310/1550 |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
Καθαρό νερό |
| αποδυνάμωση |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
| Απασχόληση |
1550nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 18 |
- Δεν ξέρω. |
- Δεν ξέρω. |
Απασχόληση |
| 1625nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 22 |
- Δεν ξέρω. |
- Δεν ξέρω. |
|
| Διάταξη ζώνης |
850nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥400 |
¥160 |
Διάταξη ζώνης |
| 1300nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥800 |
¥500 |
|
| Μηδενικό μήκος κύματος διασποράς |
nm |
1300-1324 |
¥1302,
≤1322 |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥ 1295,
≤1320 |
| Στριβή μηδενικής καταπίεσης |
nm |
≤0.092 |
≤0.091 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| PMD Μέγιστη ατομική ίνα |
|
≤0.2 |
≤0.2 |
- Δεν ξέρω. |
- Δεν ξέρω. |
≤0.11 |
| Αξία συνδέσμου σχεδιασμού PMD |
Σωστά.2*χλμ) |
≤0.12 |
≤0.08 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| μήκος κύματος κοπής ινών λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
Κεφάλαιο 3
μήκος κύματος λcc |
nm |
≤ 1260 |
≤ 1260 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| ΔΕΠ |
1310nm |
Εμ. |
9.2±0.4 |
9.2±0.4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| 1550nm |
Εμ. |
10.4±0.8 |
10.4±0.8 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| Αριθμητικό άνοιγμα (NA) |
|
- Δεν ξέρω. |
- Δεν ξέρω. |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
Βήμα (μεσαίο όριο διμερούς)
μέτρηση) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Ακανόνιστες διαστάσεις των ινών
μήκος και σημείο |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Διακοπή |
Επιστροφή της διαφοράς
συντελεστής |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Ομοιότητα εξασθένισης |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Διμετρικός πυρήνας |
Εμ. |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| Διάμετρος επικάλυψης |
Εμ. |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
Επιχρισμός/καφίνς
συγκεντρωτικά σφάλμα |
Εμ. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού |
Εμ. |
≤0.6 |
≤0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Στρογγυλή ακτίνα |
Εμ. |
≤ 4 |
≤ 4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
