Υπαίθριο καλώδιο οπτικών ινών
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΑΣΥ (Mini ADSS) |

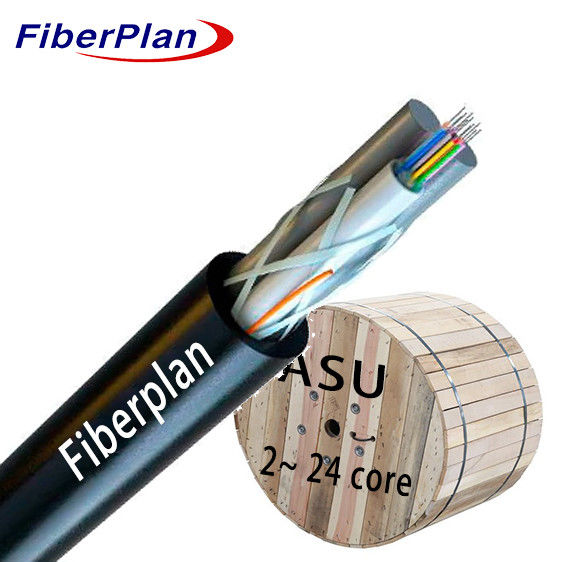

Εξωτερικό εναέριο μεμονωμένο κάλυμμα Mini Adss ASU Fiber Optic Cable
Περιγραφή
Αυτό το καλώδιο οπτικών ινών ASU ξεχωρίζει ως μια πολυπόθητη λύση στα οπτικά δίκτυα FTTH, κυρίως για
Το G.652D είναι ένα καλώδιο οπτικών ινών τύπου G.652D, το οποίο όχι μόνο εγγυάται υψηλή
Το σχεδιασμό του δεν είναι μόνο για τη διασκέδαση-
Η εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή εpiιχειρησιακή
Οικοδομικώς, στεγάζει ένα μη πυρήνα καλώδιο οπτικών ινών SM.
Το σύστημα αυτό είναι προστατευμένο από ένα ασφαλές χαλαρό σωλήνα και περιέχει δύο ειδικά κατασκευασμένα εξαρτήματα που
Η αλληλεπίδραση μεταξύ των δύο δικτύων είναι πολύπλοκη.
Ορκ διαμόρφωση.
Εφαρμογή
1 Προσαρμογή εξωτερικής διανομής: Προσαρμοσμένο για χρήση σε εξωτερικά περιβάλλοντα, δείχνοντας ανθεκτικότητα και
την καταλληλότητα για διαφορετικές καιρικές συνθήκες και εξωτερικούς παράγοντες.
3 Συμβατότητα μεταφοράς ισχύος στο κύτταρο: ικανή να χειρίζεται τις απαιτήσεις μεταφοράς ισχύος στο κύτταρο
Τα συστήματα, που υποδηλώνουν ανθεκτικότητα και αποτελεσματικότητα στη διαχείριση των μεταδόσεων υψηλής ισχύος σε εκτεταμένες περιοχές
Δίκτυα.
4 Υψηλή προσαρμοστικότητα σε ηλεκτρομαγνητικές παρεμβολές: Κατάλληλο για πρόσβαση και τοπικά δίκτυα σε τοποθεσίες με υψηλή
ηλεκτρομαγνητικές παρεμβολές, που συνεπάγεται την ικανότητα ελαχιστοποίησης της ευαισθησίας στις παρεμβολές και διατήρησης
σταθερή επικοινωνία ακόμη και σε δύσκολα ηλεκτρομαγνητικά περιβάλλοντα.
Χαρακτηριστικό
1 Αξιοπιστή μηχανική και θερμοκρασιακή απόδοση: Αξιόπιστη λειτουργικότητα σε διάφορες θερμοκρασιακές περιοχές και
επίπεδα μηχανικής πίεσης για συνεπή λειτουργία.
2 Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: ανθεκτική στην υδρόλυση δομή σωλήνα ανθεκτικό στην υδρόλυση, εξασφαλίζοντας
μακροζωία ακόμη και σε υγρασία 3Ειδικευμένη.
3 Προστασία των ινών: Ειδικές σωλήνες γεμίζουν σύνθετες ασπίδες των ινών, εξασφαλίζοντας την απαραίτητη προστασία για τους
μακροζωία.
4 Αντοχή σε συντριβή και ευελιξία: ισορροπημένη αντοχή κατά της πίεσης με ευελιξία, ιδανική για ευέλικτες εγκαταστάσεις.
5 Συνδυασμός πλήρωσης χαλαρών σωλήνων: Ενισχύει τις προστατευτικές ιδιότητες του χαλαρού σωλήνα, ενισχύοντας το καλώδιο ενάντια σε
περιβαλλοντικούς παράγοντες.
6 100% Γεμάτο πυρήνα καλωδίου: Η πλήρης γέμιση του πυρήνα καλωδίου εξασφαλίζει ολοκληρωμένη προστασία,
Επικοινωνία
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2-12 πυρήνες | |||||||
| Φραγμός υγρασίας | Ταινία απομόνωσης νερού | |||||||
| Άλλοι σωλήνες | υλικό | PBT | ||||||
| διάμετρος | 2.2mmФ±0.1 mm | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ | ||||||
| μέγεθος | 20,0 mm±0.2mm | |||||||
| Σπάν | 50 έως 150 μέτρα | |||||||
| Συνολική διάμετρος καλωδίου | 80,0 mm±0.5mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | ΠΕ | ||||||
| διάμετρος | 10,8±0,2 mm | |||||||
| Βάρος καλωδίου ανά χιλιόμετρο | 60 kg/km | |||||||
Χρώμα ινών
|
Αριθμός ινών 12 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα | Περιγραφή | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Ελάχιστη ακτίνα κάμψης (mm) | Μακροπρόθεσμα | 10D | |||||
| βραχυπρόθεσμα | 20D | ||||||
| Επιτρεπόμενη αντοχή σε έλξη ((N) | Μακροπρόθεσμα | 600 | |||||
| βραχυπρόθεσμα | 1500 | ||||||
| Δυνατότητα συντριβής ((N/100mm) | Μακροπρόθεσμα | 300 | |||||
| βραχυπρόθεσμα | 1000 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.3 | 9.2±0.3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.5 | 10.4±0.5 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
