Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTY53 |

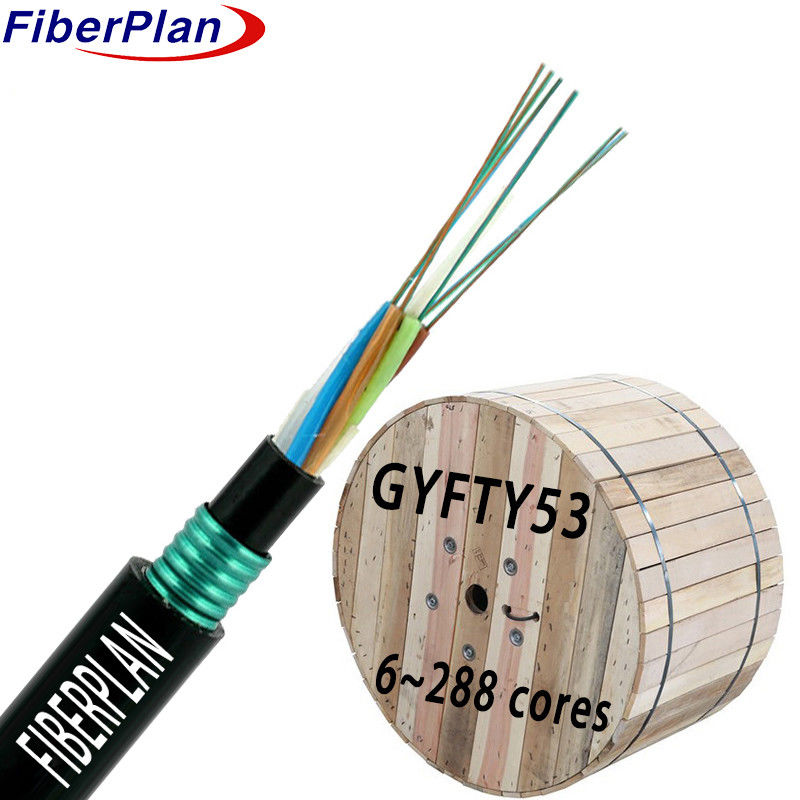

GYFTY53 Καλώδιο άμεσης ταφής για εξωτερική χρήση με προστασία από τρωκτικά
Περιγραφή
Οι οπτικές ίνες περιέχονται σε ένα υψηλής αντοχής πλαστικό σωλήνα γεμάτο με μια αδιάβροχη ένωση.
Φύλακες ενισχυμένου πλαστικού (FRP) που λειτουργούν ως διάλεκτρο στερεότητας, ενδεχομένως επικαλυμμένα με πολυαιθυλένιο για καλώδια
Γύρω από αυτόν τον πυρήνα, σωλήνες και γεμιστήρες είναι περίπλοκα διατεταγμένα, σχηματίζοντας μια συμπαγή κυκλική
Για την προστασία από την διείσδυση νερού, ο πυρήνας του καλωδίου προστατεύεται από ταινία που εμποδίζει το νερό και ένα λεπτό εσωτερικό PE
Τέλος, ένα στρώμα PSP εφαρμόζεται κατά μήκος πάνω από το εσωτερικό στρώμα, ολοκληρώνοντας το καλώδιο με ένα εξωτερικό PE
περιστροφή για πρόσθετη προστασία.
Εφαρμογή
1 Προσαρμοσμένο για εξωτερική διανομή και άμεση ταφή, εξασφαλίζοντας ισχυρή απόδοση σε δύσκολες συνθήκες.
εξωτερικές συνθήκες.
2 Ειδικά σχεδιασμένα για συστήματα μεταφοράς ισχύος κύτταρα, προσφέροντας αποτελεσματικότητα και αξιοπιστία σε εκτεταμένες περιοχές
Εγκατάσταση δικτύου.
3 Ιδανικό για πρόσβαση και τοπικά δίκτυα σε περιβάλλοντα υψηλής ηλεκτρομαγνητικής παρεμβολής, ελαχιστοποιώντας το σήμα
διακοπές για σταθερή επικοινωνία.
Χαρακτηριστικό
1 Ισχυρή μηχανική και θερμοκρασιακή απόδοση: Εξοχλείται στην αντοχή σε διάφορες θερμοκρασίες και μηχανικές
στρες, εξασφαλίζοντας συνεπή λειτουργία.
2 Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: Αυτός ο σωλήνας έχει σχεδιαστεί ειδικά για να αντέχει σε υγρασία
αποδοτικότητας, εξασφαλίζοντας αντοχή ακόμη και σε υγρό περιβάλλον.
3 Ειδική ένωση συμπλήρωσης σωλήνων: Προστατεύει τις λεπτές ίνες, εξασφαλίζοντας τη μακροζωία και τη βέλτιστη λειτουργικότητά τους.
4 Εξισορροπημένη αντοχή σε συντριβή με ευελιξία: Το καλώδιο επιτυγχάνει μια ισορροπία μεταξύ της αντοχής σε συντριβή ενώ
είναι επίσης αρκετά ευέλικτες για πολύπλευρες εγκαταστάσεις.
5 Πλήρης γέμιση του χαλαρού σωλήνα και του πυρήνα καλωδίου με σύνθετο γέμισμα: Κάθε εκατοστό του σωλήνα και του πυρήνα είναι γεμάτο
με την προστατευτική ένωση, ενισχύοντας τη συνολική αντοχή.
6 στρώμα PSP που ενισχύει την αντοχή στην υγρασία: ένα στρώμα πολυαιθυλενοτερεφθαλικού ενεργεί ως πρόσθετη ασπίδα κατά
υγρασία, ενισχύοντας την ανθεκτικότητα του καλωδίου σε υγρές συνθήκες.
Λεπτομέρειες δομής
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ράβδοι γεμιστήρα | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Διάμετρος χαλαρού σωλήνα (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Διάμετρος εσωτερικής κάλυψης (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Εξωτερική διάμετρος (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Δάχος διάμετρου εξόδου (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Συμπλήρωση σωλήνων | Υλικό | Σύνθεση πλήρωσης | |||||
| Μέλος κεντρικής δύναμης | Υλικό | ΣΥΡΙΖΑ | Διάμετρος | 20,0 mm | |||
| Σύστημα μπλοκαρίσματος νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Σχοινί διακοπής | Αριθμός | 2 τεμάχια | Χρώμα | Λευκό | |||
| Εσωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | |||||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | Μαύρο | |||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 1000N | |||||
| Σύντομη περίοδος | 3000N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 3000N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±3 | 242±3 | 242±3 | |||
