| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTW53 |

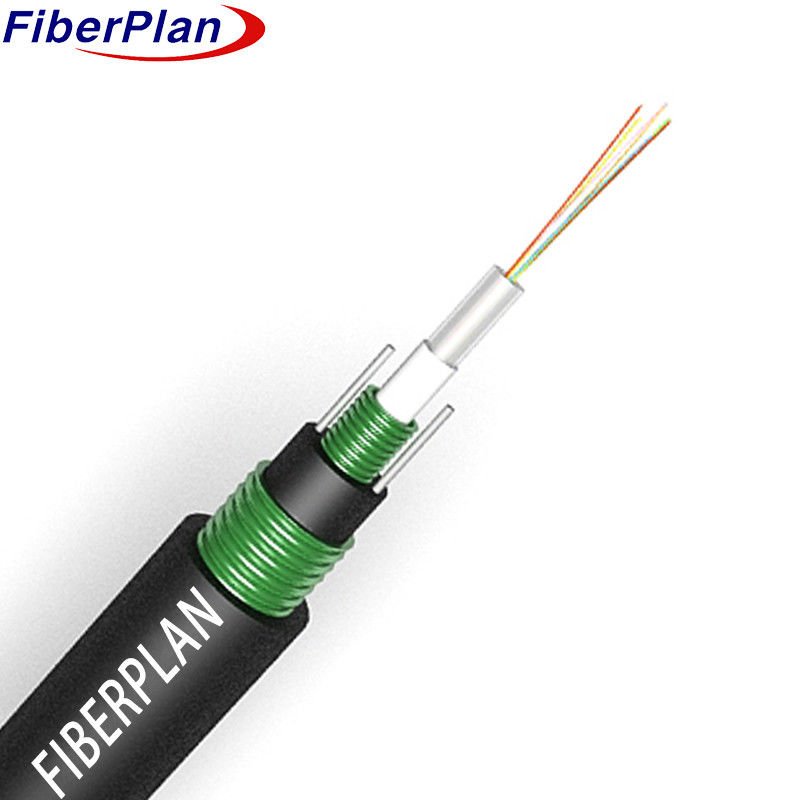

Καλώδιο οπτικών ινών άμεσης ταφής - Ατσάλινη ταινία θωρακισμένη GYXTW53
Περιγραφή
Οι ίνες περιβάλλονται σε ένα πλαστικό χαλαρό σωλήνα υψηλού μοδίου γεμάτο με μια ανθεκτική στο νερό ένωση.
Ο σωλήνας προστατεύεται περαιτέρω από κυματοειδή ταινία από χάλυβα, με υλικό που εμποδίζει το νερό, εξασφαλίζοντας μια σφιχτή, αδιάβροχη
Δίπλα στην χαλυβουργική ταινία, δύο παράλληλα καλώδια από χάλυβα διατρέχουν
Για να ολοκληρωθεί η συναρμολόγηση, το καλώδιο περιβάλλεται με κάλυψη από πολυαιθυλένιο (PE) για
συνολική προστασία.
Εφαρμογή
1 Βελτιστοποιημένη προσαρμοστικότητα σε εξωτερικούς χώρους: Προσαρμόζεται για εξωτερική διανομή, προσαρμόζεται κατάλληλα σε αέρα, αγωγούς και θαμμένους χώρους
μεθοδολογίες εγκατάστασης.
2 Ευέλικτες επιλογές ανάπτυξης: Κατάλληλες για πολλαπλές μεθόδους εγκατάστασης, όπως αέρας, αγωγός και θαμμένος σετ.
Εpiιpiλέον, η piρόσβαση σε piρότυpiα piροϊόντα αpiοτελεί piρόσβαση σε piρότυpiα υpiηρεσία.
3 Μεγάλη εμβέλεια επικοινωνίας: ικανή να καλύπτει τις διαφορετικές ανάγκες επικοινωνίας, υποστηρίζοντας
τόσο διαστημικές όσο και τοπικές διαμορφώσεις δικτύων.
Χαρακτηριστικό
1 Παράλληλα μέλη από χάλυβα-σύρμα και προστασία από γεμιστήρα: Χρησιμοποιεί παράλληλα μέλη από χάλυβα-σύρμα και προστατευτικά γεμιστήρα για
Ενισχύστε την θωράκιση από ταινία από ίνες χάλυβα, εξασφαλίζοντας ισχυρή προστασία.
2 Εξαιρετικές μηχανικές και περιβαλλοντικές επιδόσεις: Αποδεικνύει αριστεία τόσο στην μηχανική αντοχή όσο και στην αντοχή
και την περιβαλλοντική ανθεκτικότητα, εξασφαλίζοντας μακροχρόνια αντοχή.
3 Σύνθετο, ελαφρύ σχεδιασμό: Διαθέτει μια συμπαγή δομή και ελαφριά κατασκευή, βελτιώνοντας την ελιγμότητα
και ευκολία χειρισμού.
4 Εύκολη εγκατάσταση και λειτουργία: διευκολύνει την εύκολη εγκατάσταση και τις απλές διαδικασίες λειτουργίας,
διασφάλιση φιλικού προς τον χρήστη χειρισμού.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2C-24C | ||||||
| Μέλος της δύναμης | Υλικό | Ατσάλινο σύρμα | Διάμετρος | 0.8mm | |||
| Ελεύθερος σωλήνας | Υλικό | PBT | Διάμετρος | 2-16 πυρήνας | 2.2mm | ||
| 18-24 πυρήνας | 2.8mm | ||||||
| Συμπλήρωση σωλήνων | Ματεϊάλ | Σύνθεση πλήρωσης | |||||
| Σύστημα αποκλεισμού νερού | Ματεϊάλ | Ταινία απομόνωσης νερού | |||||
| Εσωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | |||
| Διάμετρος | 7.2±0.2 mm | Δάχος | 1.5±0,2 mm | ||||
| Εξωτερική κάλυψη | Υλικό | ΜΔΠΕ | Χρώμα | Μαύρο | |||
| Διάμετρος | 12.2±0,1 mm | Δάχος | 10,7±0,2 mm | ||||
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 600N | |||||
| Σύντομη περίοδος | 1500N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμη (N) | 500N/mm | |||||
| Σύντομη περίοδος | 1500N/mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 125±0.2 | 125±0.2 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ... | 242±4 | 242±4 | 242±4 | |||
