Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS |

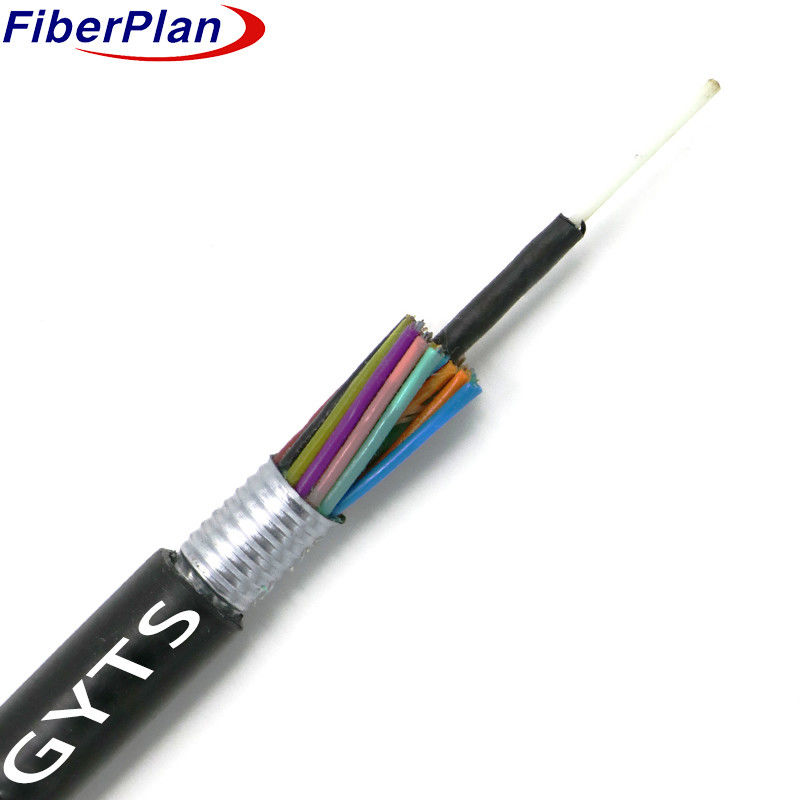

Αξιόπιστα πολυσωλήνα θωρακισμένα καλώδια οπτικών ινών GYTS
Περιγραφή
Το καλώδιο προστατεύει τόσο τις μονο-όπως και τις πολυ-όπως ίνες μέσα σε ένα ανθεκτικό, ανθεκτικό στο νερό χαλαρό σωλήνα φτιαγμένο από
Επιπλέον, ένα ατσάλινο σύρμα, επικαλυμμένο με πολυαιθυλένιο για μεγαλύτερο αριθμό ινών, ενισχύει την εγκατάσταση.
Αυτή η διάταξη, που χωράει στενά σε ένα συμπαγές πυρήνα παράλληλα με σωλήνες και γεμιστήρες, λαμβάνει πρόσθετη προστασία από ένα
Τέλος, ολόκληρος ο πυρήνας προστατεύεται από ένα περιβαλλοντικό περίβλημα PE, εξασφαλίζοντας την υψηλότερη αξιοπιστία και ταχύτητα.
Άμυνα ενάντια σε εξωτερικά στοιχεία.
Εφαρμογή
1 Εξωτερική ανθεκτικότητα: Προσαρμόζεται για εξωτερική χρήση, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες προκλήσεις
εξωτερικές καιρικές συνθήκες.
2 Πολυδιάστατη εγκατάσταση: προσφέρει ευελιξία στις επιλογές ανάπτυξης, κατάλληλη για εγκαταστάσεις αέρος ή αγωγών,
Διάφορες απαιτήσεις εγκατάστασης.
3 Προσαρμοστικότητα επικοινωνίας: Υποστηρίζει την απρόσκοπτη μεταφορά δεδομένων τόσο για μεταδόσεις μεγάλων αποστάσεων όσο και για τοπικές
δίκτυα περιοχής, τα οποία μπορούν να φιλοξενήσουν διαφορετικές ρυθμίσεις επικοινωνίας σε διάφορες αποστάσεις.
Χαρακτηριστικό
1 Προσαρμόσιμες επιδόσεις: εξασφαλίζει συνεπή λειτουργία σε διάφορες θερμοκρασίες και μηχανικές πιέσεις,
διασφάλιση της αξιοπιστίας σε διάφορα περιβάλλοντα.
2 Σκληρή κατασκευή: Οι ανθεκτικοί στην υδρόλυση, υψηλής αντοχής χαλαροί σωλήνες εγγυώνται αντοχή, ακόμη και σε υγρές συνθήκες
συνθήκες.
3 Προστασία των ινών: Ειδικές ενώσεις μέσα στους σωλήνες προστατεύουν αποτελεσματικά τις κλειστές ίνες από πιθανές
ζημιές.
4 Εξισορρόπηση αντοχής και ευελιξίας: Εξισορρόπηση αντοχής σε συντριβή, ευελιξίας και προστασίας από την υπεριώδη ακτινοβολία από την κάλυψη PE,
διασφάλιση αντοχής κατά των εξωτερικών πιέσεων.
5 Αδιάβροχο σχεδιασμό: Χρησιμοποιεί μέτρα όπως ένα κεντρικό στοιχείο αντοχής χάλυβα σύρματος, γεμίζοντας ενώσεις μέσα
σωλήνες και πυρήνες καλωδίων, και ένα στρώμα PSP, διατηρώντας την αδιάβροχη ακεραιότητα και ενισχύοντας την αντοχή στην υγρασία.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 80,0±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνεςκατάσωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 80,0±0,2 mm | 115±2kg/km | |||||
| 72 πυρήνες | 100,4 ± 0,2 mm | 120±4kg/km | |||||
| 96 πυρήνες | 120,4 ± 0,3 mm | 180±5kg/km | |||||
| 144 πυρήνες | 140,4 ± 0,4 mm | 245±5kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ... | 9.2±0.2 | 9.2±0.2 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ... | 10.4±0.6 | 10.4±0.6 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητικό άνοιγμα (NA) | - Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ... | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Διάμετρος επικάλυψης | Εμ... | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ... | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ... | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ... | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ... | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
