Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΓΓΓΓΧ |

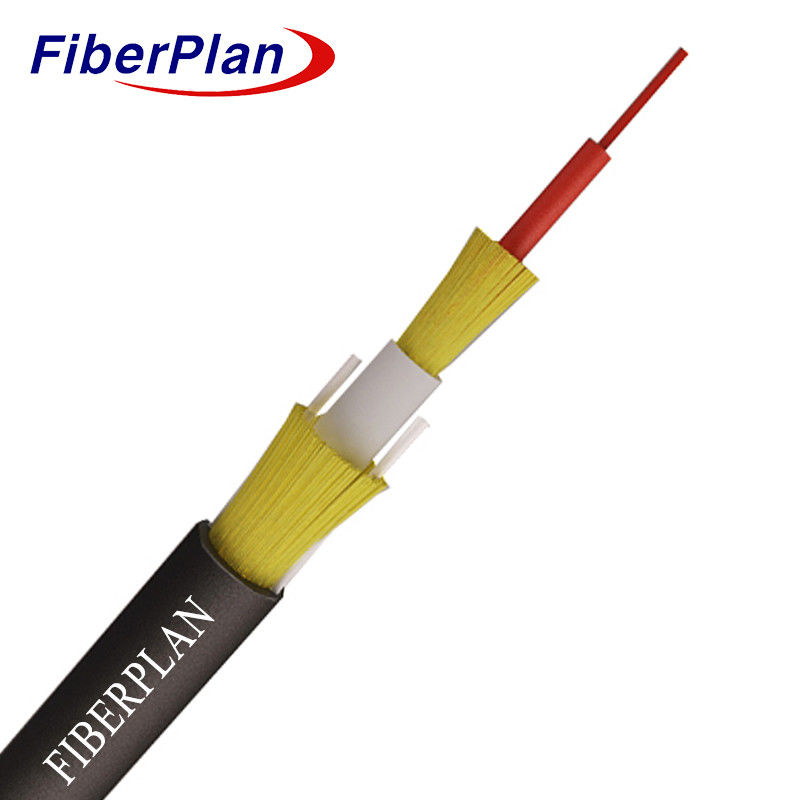

ΠΤΟ με καλώδιο οπτικών ινών Unitube με ανθεκτικό στη φλόγα μανδύα υψηλής αντοχής
Υφάσματα από κεβλάριο
Περιγραφή
* Το καλώδιο PTO (Point-To-Point Optical) είναι κατάλληλο τόσο για εσωτερική όσο και για εξωτερική χρήση
* Αντιστοίχιση των προτύπων τηλεπικοινωνιών της France Telecom.
Εφαρμογή
* Πολυδιάστατο για εσωτερικό και εξωτερικό Plain Old Telephone (POT) Διανομή: Κατάλληλο για εσωτερικό και εξωτερικό
Εφαρμογές, εξυπηρέτηση των αναγκών διανομής POT.
* Πραγματικότητα κατασκευής χωρίς διακοπή ρεύματος: Επιτρέπει την εγκατάσταση χωρίς να απαιτείται διακοπή ρεύματος,
διασφάλιση αδιάλειπτης λειτουργίας κατά τη διάρκεια της ανάπτυξης.
* Φιλικό προς το χρήστη σχεδιασμό για εύκολη εγκατάσταση και λειτουργία: σχεδιασμένο για εύκολη και εύκολη εγκατάσταση,
καθώς και απλή λειτουργία του χρήστη, εξασφαλίζοντας φιλικές προς τον χρήστη εμπειρίες.
Χαρακτηριστικά
* Υψηλής αντοχής μέλος νήματος Kevlar: ελαφρύ αλλά ανθεκτικό, παρέχοντας αυξημένη αντοχή και αντοχή.
*Υψηλής ολοκλήρωσης σχεδιασμός ταινίας ινών: διευκολύνει την αποτελεσματική ενσωμάτωση των ινών, βελτιστοποιώντας την απόδοση.
*Πυροσβεστικό μπουφάν: διασφαλίζει την ασφάλεια με τη χρήση υλικού μπουφάν με πυροσβεστικές ιδιότητες.
*Μέρος FRP (φυτικά ενισχυμένο πλαστικό): Αυξάνει τη δομική αντοχή και ανθεκτικότητα του καλωδίου.
Λεπτομέρειες κατασκευής καλωδίων
| Υλικό | Δάχος (mm) | Υπεραντερόληπτη δόση (OD)) | ||||||||||
| Σφιχτό απόθεμα ασφαλείας | 0.9 simplex G657A1 σφιχτά αποθηκευμένο LSZH λευκό | 0.3±0.03 | 0.9±0.05 | |||||||||
| Εσωτερική κάλυψη | LSZH | DW9023N-HT06 λευκό D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| Υφάσματα από αραμίδιο | Ντουπόντ 800D*7 τεμάχια | / | / | |||||||||
| Εξωτερική κάλυψη | ΠΕ | ΠΕΑ1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| Ρίπκορντ | (1110*3) * 2 τεμάχια κόκκινο | / | / | |||||||||
| ΣΥΡΙΖΑ | Ø1,0*2 τεμάχια | / | 1.0 | |||||||||
| Υφάσματα από αραμίδιο | Ντουπόντ 800D*22 τεμάχια | / | / | |||||||||
Μηχανικά χαρακτηριστικά και χαρακτηριστικά καλωδίων
| Δυνατότητα τράβηξης | Μακροπρόθεσμη (N) | 200N | |||||
| Σύντομη περίοδος | 400N | ||||||
| Φορτίο συντριβής | Διάρκεια (N/100mm) | 500N/100mm | |||||
| Σύντομη διάρκεια (N/100mm) | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμική (mm) | 20D | |||||
| Στατική (mm) | 10D | ||||||
| Θερμοκρασία | -20°C+70°C | ||||||
| Μέλος της δύναμης | Κεβλάρ | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.3 | 9.2±0.3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.6 | 10.4±0.6 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητικό άνοιγμα (NA) | - Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
