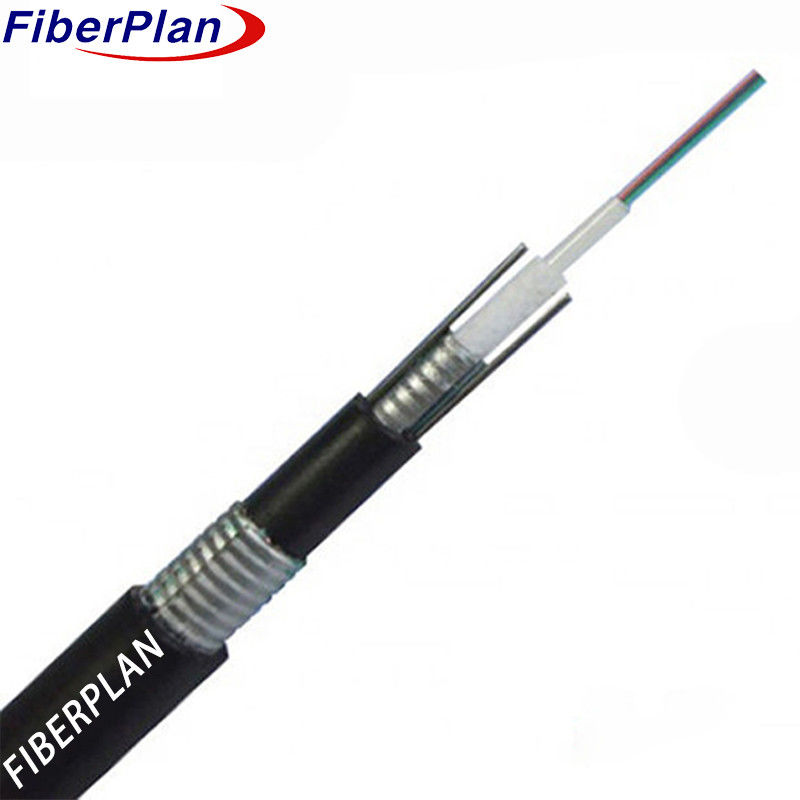

Καλώδιο οπτικών ινών Unitube - άμεση ταφή GYXTW53
Περιγραφή
Οι ίνες βρίσκονται μέσα σε ένα πλαστικό χαλαρό σωλήνα υψηλού μορίου γεμάτο με μια ανθεκτική στο νερό ένωση.
Ο σωλήνας περιβάλλεται από κυματοειδή ταινία από χάλυβα, με υλικό που εμποδίζει το νερό, εξασφαλίζοντας την συμπαγή του και την ευελιξία του.
Δύο παράλληλα ατσάλινα σύρματα τρέχουν παράλληλα με το
Τελικά, το καλώδιο περιβάλλεται από ένα περίβλημα πολυαιθυλενίου (PE) για την ολοκλήρωση.
Εφαρμογή
1 Προσαρμοστικότητα σε εξωτερικούς χώρους: ειδικά σχεδιασμένο για εξωτερική διανομή, εύκολα προσαρμόσιμο σε αέρια, αγωγούς,
και μεθόδους εγκατάστασης με θάψιμο.
2 Πολυδιάστατες επιλογές εγκατάστασης: Κατάλληλες για διάφορες μεθόδους εγκατάστασης, όπως εναέριες, σωλήνες και θαμμένες,
παρέχοντας ευελιξία κατά τη διάρκεια της ανάπτυξης.
3 Ευρύ πεδίο εφαρμογής της επικοινωνίας: διευκολύνει τις διαφορετικές ανάγκες επικοινωνίας, υποστηρίζοντας τόσο τις
και τοπικών δικτύων.
Χαρακτηριστικό
1 Παράλληλα μέλη από χάλυβα-σύρματο και προστασία από γεμιστήρα: χρησιμοποιεί παράλληλα μέλη από χάλυβα-σύρματο και προστατευτικά γεμιστήρα
για θωράκιση ταινίας από ίνες σωλήνων από χάλυβα, εξασφαλίζοντας ισχυρή προστασία.
2 Εξαιρετικές μηχανικές και περιβαλλοντικές επιδόσεις: Αποδεικνύει αριστεία τόσο στην μηχανική αντοχή όσο και στην αντοχή
και την περιβαλλοντική ανθεκτικότητα, εξασφαλίζοντας την αντοχή.
3 Σύνθετο, ελαφρύ σχεδιασμό: Χαρακτηρίζεται από μια συμπαγή δομή και ελαφριά κατασκευή, βελτιώνοντας την ευκολία της λειτουργίας του.
ελιγμό.
4 Εύκολη εγκατάσταση και λειτουργία: διευκολύνει την εύκολη εγκατάσταση και την απλή λειτουργία
διαδικασίες για την ευκολία του χρήστη.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών |
2C-24C |
| Μέλος της δύναμης |
Υλικό |
Ατσάλινο σύρμα |
Διάμετρος |
0.8mm |
| Ελεύθερος σωλήνας |
Υλικό |
PBT |
Διάμετρος |
2-16 πυρήνας |
2.2mm |
| 18-24 πυρήνας |
2.8mm |
| Συμπλήρωση σωλήνων |
Ματεϊάλ |
Σύνθεση πλήρωσης |
| Σύστημα αποκλεισμού νερού |
Ματεϊάλ |
ταινία απομόνωσης νερού |
| Εσωτερική κάλυψη |
Υλικό |
ΜΔΠΕ |
Χρώμα |
Μαύρο |
| Διάμετρος |
70,4 ± 0,1 mm |
Δάχος |
1.5±0,3 mm |
| Εξωτερική κάλυψη |
Υλικό |
ΜΔΠΕ |
Χρώμα |
Μαύρο |
| Διάμετρος |
12.2±0.2 mm |
Δάχος |
10,7 ± 0,3 mm |
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης |
Μακροπρόθεσμη (N) |
600N |
| Σύντομη περίοδος |
1500N |
| Φορτίο συντριβής |
Μακροπρόθεσμη (N) |
500N/mm |
| Σύντομη περίοδος |
1500N/mm |
| Ράδιο κάμψης |
Δυναμικό |
20D |
| Στατική |
10D |
| Θέρμανση εγκατάστασης |
-10°C+60°C |
| Θέρμανση αποθήκευσης |
-40°C+70°C |
Χαρακτηριστικά των ινών
| Στυλ ινών |
Μονάδα |
SM G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
| Υπόθεση |
χμ |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
| Αδυνάμωση |
dB/km |
≤ 0,36/0.23 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
125±0.3 |
125±0.3 |
125±0.3 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
242±5 |
242±5 |
242±5 |
