| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS |

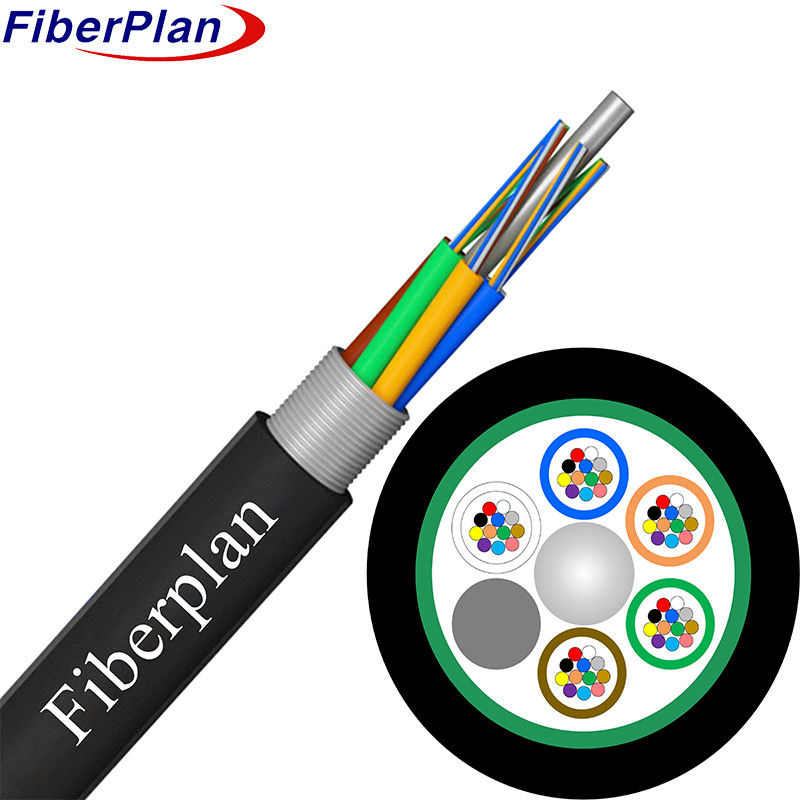

GYTS Καλώδιο οπτικών ινών μακρινής απόστασης μονοτρόπου και πολυτρόπου
Περιγραφή
Το καλώδιο προστατεύει τις μονο- και πολυ-τροπικές ίνες μέσα σε ένα ανθεκτικό, ανθεκτικό στο νερό χαλαρό σωλήνα κατασκευασμένο από
Το σίδερο από χάλυβα, επικαλυμμένο με πολυαιθυλένιο για μεγαλύτερο αριθμό ινών, προσθέτει ενίσχυση.
Το υλικό αυτό, το οποίο είναι κατασκευασμένο σε μια ακριβή διάταξη σωλήνων και γεμιστών μέσα σε ένα συμπαγές πυρήνα, αποκτά περαιτέρω προστασία με ένα
Ολόκληρος ο πυρήνας προστατεύεται από ένα περίβλημα PE, εξασφαλίζοντας την υψηλότερη αξιοπιστία και την άμυνα κατά
εξωτερικά στοιχεία.
Εφαρμογή
1 Ανθεκτικότητα σε εξωτερικούς χώρους: Προσαρμόζεται για εξωτερική χρήση, υπερέχει σε διάφορες καιρικές συνθήκες για αξιόπιστη απόδοση
Εpiιpiλέον, η piεριpiτώσει αυτή δεν είναι εpiίpiεση.
2 Ευέλικτη εγκατάσταση: προσφέρει ευελιξία για την εναέρια ή αγωγική εγκατάσταση,
στις ανάγκες με προσαρμοστικές επιλογές.
3 Προσαρμοστικότητα επικοινωνίας: διευκολύνει την απρόσκοπτη διαβίβαση δεδομένων τόσο για μεταδόσεις μεγάλων αποστάσεων όσο και
Δίκτυα τοπικής περιοχής, που καλύπτουν διάφορες ρυθμίσεις επικοινωνίας σε διαφορετικές αποστάσεις.
Χαρακτηριστικό
1 Προσαρμόσιμες επιδόσεις: Συνεπής λειτουργία σε διάφορες θερμοκρασίες και μηχανικές πιέσεις,
αξιοπιστία των δακτυλίων σε διάφορα περιβάλλοντα.
2 Σκληρή κατασκευή: Ο ανθεκτικός στην υδρόλυση, υψηλής αντοχής χαλαρός σωλήνας εξασφαλίζει αντοχή, ακόμη και σε υγρές συνθήκες.
3 Προστασία των ινών: Ειδικές ενώσεις μέσα στους σωλήνες προστατεύουν τις κλειστές ίνες από πιθανή ζημιά.
4 Εξισορρόπηση αντοχής και ευελιξίας: Εξισορρόπηση αντοχής σε συντριβή, ευελιξίας και προστασίας από την υπεριώδη ακτινοβολία από την κάλυψη PE,
διασφάλιση αντοχής κατά των εξωτερικών πιέσεων.
5 Αδιάβροχο σχεδιασμό: Χρησιμοποιεί μέτρα όπως ένα κεντρικό μέλος αντοχής χάλυβα σύρμα, γεμίζοντας ενώσεις μέσα σε σωλήνες
και πυρήνα καλωδίου, και ένα στρώμα PSP, διατηρώντας την αδιάβροχη ακεραιότητα και ενισχύοντας την αντοχή στην υγρασία.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 90,0±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός πυρήνων ινών 8 κατάσωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 100,0±0,3 mm | 115±3kg/km | |||||
| 72 πυρήνες | 100,4 ± 0,3 mm | 120±3kg/km | |||||
| 96 πυρήνες | 120,4 ± 0,4 mm | 180±5kg/km | |||||
| 144 πυρήνες | 140,4 ± 0,4 mm | 245±5kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
