Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTA53 |

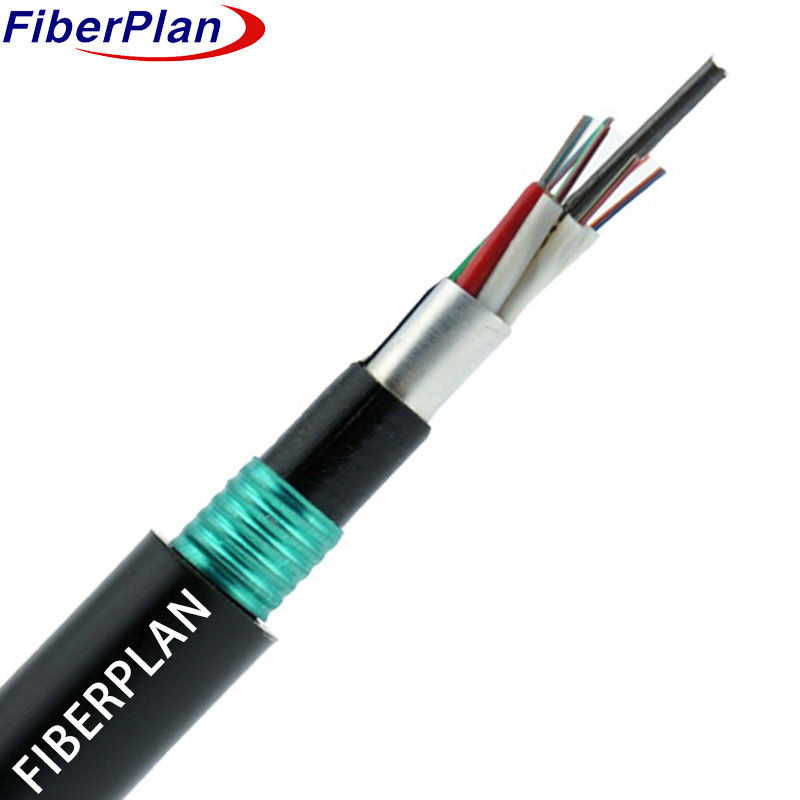

GYTS53 Εξωτερική οπτική ίνα Καλώδιο άμεσης ταφής στρώμα χαλαρό σωλήνα
Περιγραφή
Οι ίνες βρίσκονται μέσα σε πλαστικά σωλήνες υψηλού εύρους, ενισχυμένα με μια ανθεκτική στο νερό ένωση.
Το κέντρο, ένα ατσάλινο σύρμα, ενδεχομένως επικαλυμμένο με πολυαιθυλένιο για παραλλαγές με υψηλό αριθμό ινών, χρησιμεύει ως μεταλλικό στρώμα.
Οι σωλήνες αυτοί και τα υλικά πλήρωσης περιβάλλουν το στοιχείο αντοχής, σχηματίζοντας μια συμπαγή, κυκλική
Για την προστασία από το νερό, ο πυρήνας γεμίζει με προστατευτική ένωση και περιβάλλεται από ένα λεπτό εσωτερικό PE
Μετά την εφαρμογή PSP (πολυαιθυλένιο τερεφθαλικό), το καλώδιο συμπληρώνεται με εξωτερικό περίβλημα PE.
Εφαρμογή
* Προσαρμοσμένο για εξωτερική χρήση, ικανό να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.
* Η ευπροσάρμοστη συμβατότητα επιτρέπει τη χρήση σε εγκαταστάσεις αέρα, αγωγών και άμεσης ταφής.
* Προσαρμοσμένο τόσο για επικοινωνίες μεγάλων αποστάσεων όσο και για συνδεσιμότητα δικτύων τοπικής περιοχής, παρέχοντας προσαρμοστικότητα
ποικίλες απαιτήσεις επικοινωνίας σε εξωτερικά περιβάλλοντα.
Χαρακτηριστικό
1 Ισχυρή μηχανική και θερμοκρασιακή απόδοση: Ισχυρή αντοχή και ανθεκτικότητα σε θερμοκρασίες για αξιόπιστη λειτουργία.
2 Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: Ο ανθεκτικός σωλήνας προστατεύει τα εξαρτήματα από ζημιές υδρόλυσης.
3 Ειδική ένωση πλήρωσης σωλήνων: Ειδική ένωση βελτιώνει την αντοχή και την απόδοση των ινών.
4 Αντοχή σε συντριβή και ευελιξία: Εξισορροπεί την ανθεκτικότητα στην πίεση με την προσαρμοστικότητα της εγκατάστασης
5 Μέτρα υδατοστεγούς σχεδιασμού:
* Σιδηροπλέγμα Κεντρική Δύναμη Μέλος
* Ολοκληρωμένη γέμιση σωλήνων και πυρήνα καλωδίων
* APL Φραγμός υγρασίας
* PSP για αντοχή στην υγρασία
* Υλικό που εμποδίζει το νερό
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 12-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 1.3mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,1 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,4 mm | 150±4kg/km | |||||
| 48 πυρήνες | 140,0±0,4 mm | 200±4kg/km | |||||
| 60 πυρήνες | 140,0±0,4 mm | 205±4kg/km | |||||
| 72 πυρήνες | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 πυρήνες | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 πυρήνες | 20.3±0,4 mm | 310±4kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 100,4±0.8 | 100,4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
