Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS53 |

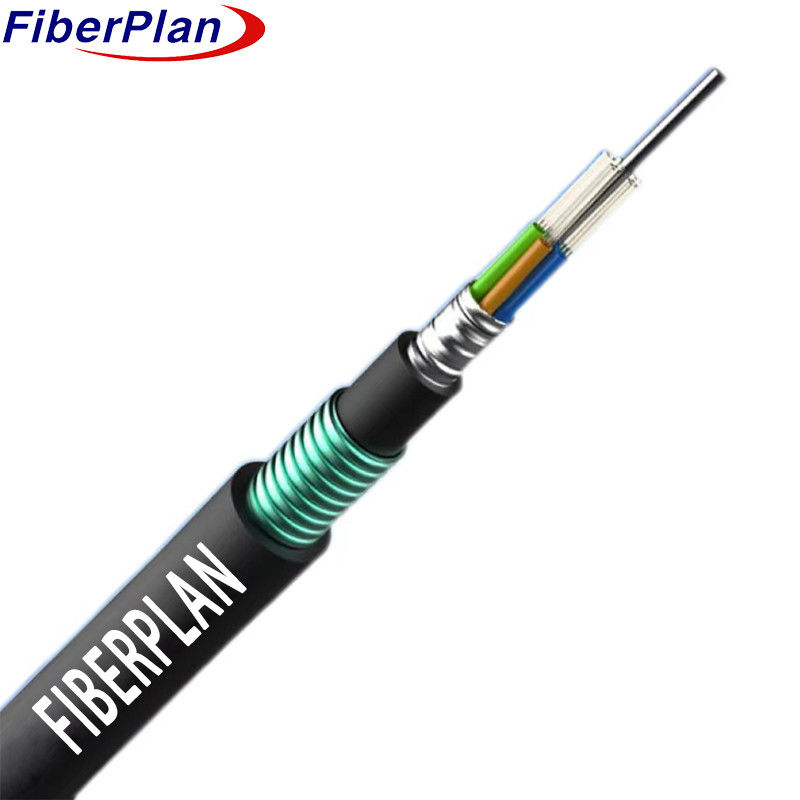

GYTA53 Εξωτερικό καλώδιο άμεσης ταφής με οπτική ίνα Αλουμινένιο κασέτα στρώμα χαλαρό σωλήνα
Περιγραφή
Οι ίνες βρίσκονται σε πλαστικούς σωλήνες υψηλού εύρους γεμάτους με μια ανθεκτική στο νερό ένωση.
ένα ατσάλινο σύρμα, μερικές φορές καλυμμένο με πολυαιθυλένιο (PE) για καλώδια υψηλής ινώδους περιεκτικότητας, λειτουργεί ως μέτρηση της μεταλλικής αντοχής
Οι σωλήνες αυτοί, μαζί με τα υλικά πλήρωσης, περιβάλλουν το στοιχείο αντοχής, σχηματίζοντας έναν συμπαγές, κυκλικό πυρήνα καλωδίου.
Ο πυρήνας γεμίζει με την ένωση για να την προστατεύσει από το νερό, κατόπιν καλύπτεται από ένα λεπτό εσωτερικό περίβλημα PE.
Εφαρμογή PSP (πολυαιθυλενοτερεφθαλικό), το καλώδιο ολοκληρώνεται με εξωτερικό περίβλημα PE.
Εφαρμογή
1 Προσαρμοσμένο για εξωτερική χρήση, ιδανικό για διάφορες περιβαλλοντικές συνθήκες.
2 Ευέλικτη συμβατότητα: κατάλληλη για εγκαταστάσεις αέρος, αγωγών και άμεσης ταφής.
3 Σχεδιασμένο τόσο για επικοινωνία μεγάλων αποστάσεων όσο και για συνδεσιμότητα δικτύων τοπικής περιοχής, προσφέροντας ευελιξία για διάφορες
ανάγκες επικοινωνίας σε εξωτερικούς χώρους.
Χαρακτηριστικό
1 Ισχυρή μηχανική και θερμοκρασιακή απόδοση: Δείχνει ανθεκτικότητα σε μηχανική αντοχή και αντοχή
Η διαφάνεια των διαφόρων εύρων θερμοκρασίας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
2 Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: ενσωματώνει έναν ανθεκτικό σε υδρόλυση χαλαρό σωλήνα,
διασφάλιση μακροχρόνιας προστασίας των κλειστών εξαρτημάτων.
3 Ειδική ένωση πλήρωσης σωλήνων: Χρησιμοποιεί μια ειδική ένωση μέσα στο σωλήνα για να παρέχει ζωτικής σημασίας προστασία στην
τις ίνες, βελτιώνοντας την αντοχή και τις επιδόσεις τους.
4 Αντίσταση σε συντριβή και ευελιξία: Εξισορροπεί την αντίσταση σε συντριβή με ευελιξία, επιτρέποντας στο καλώδιο να αντέχει στην πίεση
χωρίς να διακυβεύεται η ικανότητά του να λυγίζει και να προσαρμόζεται κατά την εγκατάσταση.
5 Μέτρα υδατοστεγούς σχεδιασμού: διασφαλίζει την αντοχή στο νερό μέσω πολλαπλών στρατηγικών, συμπεριλαμβανομένων:
6 Σιδηρουργικό σύρμα Κεντρική αντοχή Μέλος: ενσωματώνει ένα σιδηρουργικό σύρμα ως κεντρικό στοιχείο αντοχής για την ενίσχυση της καμπίνας
Η δομική ακεραιότητα του Λε.
7 Γέμισμα χαλαρών σωλήνων & 100% Γέμισμα πυρήνα καλωδίου: Γέμισμα του χαλαρού σωλήνα και του πυρήνα καλωδίου πλήρως με ένα συστατικό πλήρωσης
und για την αποφυγή εισόδου νερού.
8 APL Φραγμός υγρασίας: Περιλαμβάνει ένα APL (αλουμινίου-πολυαιθυλενίου) φραγμό υγρασίας για την πρόληψη της υγρασίας
διείσδυση.
9 PSP Ενισχύοντας την αντοχή στην υγρασία: Χρησιμοποιεί PSP (πολυαιθυλενοτερεφθαλικό) για πρόσθετη αντοχή στην υγρασία,
αναγκάζοντας την ικανότητα του καλωδίου να αντιστέκεται στο νερό.
10 Υλικό που εμποδίζει το νερό: Χρησιμοποιεί υλικό που εμποδίζει το νερό για να εξασφαλίσει περαιτέρω προστασία από την διείσδυση νερού,
Η συνολική αδιάβροχη απόδοση του καλωδίου.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 4-0 | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | Ατσάλινο σύρμα/ΦΡΠ | ||||||
| μέγεθος | 10,4 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Εσωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 20,0 mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Εσωτερικά θωρακισμένα | υλικό | Αλουμινένια ταινία | ||||||
| Εξωτερικά θωρακισμένα | υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 10,7±0,2 mm | |||||||
Χρώμα ινών
| Αριθμός ινών8 πυρήνεςανά σωλήνα | 1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 42 πυρήνες | 140,0±0,2 mm | 150±5kg/km | |||||
| 48 πυρήνες | 140,0±0,2 mm | 200±5kg/km | |||||
| 60 πυρήνες | 140,0±0,2 mm | 205±5kg/km | |||||
| 72 πυρήνες | 15.5±0,3 mm | 210±5kg/km | |||||
| 96 πυρήνες | 17.1±0,3 mm | 270±5kg/km | |||||
| 144 πυρήνες | 200,3 ± 0,3 mm | 310±5kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 4000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100 mm) | βραχυπρόθεσμα | 3000 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
