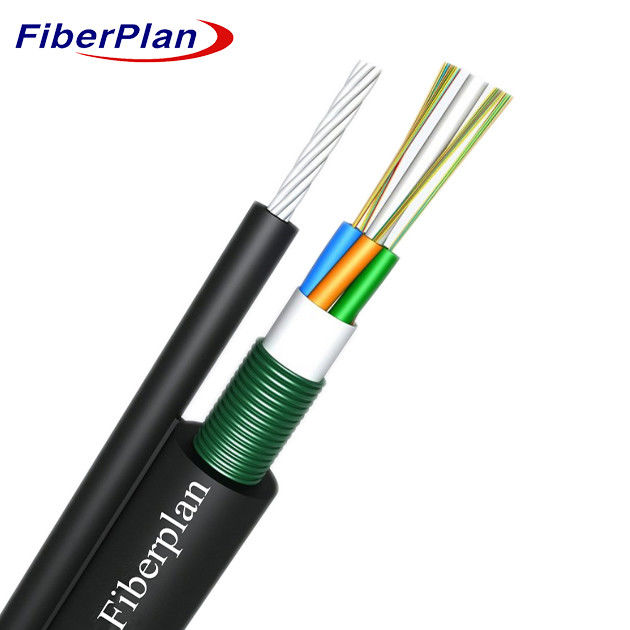

Σχήμα 8 Αυτοεφοδιασμένο εναέριο εξωτερικό καλώδιο οπτικών ινών GYTC8S
Περιγραφή
Το αέριο καλώδιο οπτικών ινών σχήμα 8 είναι σχολαστικά σχεδιασμένο για αυτοσυντηρούμενη εναέρια ανάπτυξη.
με σχολαστική τοποθέτηση ινών μονοτρόπου ή πολυτρόπου μέσα σε ένα προστατευτικό χαλαρό σωλήνα κατασκευασμένο από υψηλή
Οι σωλήνες αυτοί προστατεύονται περαιτέρω από μια ανθεκτική στο νερό ένωση πλήρωσης, διασφαλίζοντας ότι οι ίνες
Ένα κύριο ατσάλινο σύρμα, το οποίο βρίσκεται στον πυρήνα, χρησιμεύει ως το καλώδιο
Γύρω από αυτόν τον πυρήνα, οι σωλήνες και τα γεμιστικά είναι περίπλοκα κολλημένα, δημιουργώντας
Το κέντρο αυτό περιβάλλεται από ένα στρώμα PSP (Πολυαιθυλενίου
Τελικά, η συναρμολόγηση ολοκληρώνεται με ένα περίβλημα πολυαιθυλενίου (PE) που περιβάλλει το στρώμα.
Το καλώδιο αυτό είναι ιδανικό για την εγκατάσταση σε χώρους με υψηλή θερμοκρασία.
Η ατμόσφαιρα είναι απαραίτητη για την υποστήριξη των αερομεταφορών, εξασφαλίζοντας την αξιοπιστία και τη σταθερότητα σε δύσκολες εξωτερικές συνθήκες.
συνθήκες.
Εφαρμογή
Οι προδιαγραφές αυτές περιγράφουν τα απαραίτητα πρότυπα για ένα αυτοφορετικό καλώδιο που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις του παρόντος παραρτήματος.
Οι διάφορες απαιτήσεις των εγκαταστάσεων αέρος, σωλήνων και άμεσης ταφή.
Χαρακτηριστικό
1 Βελτιωμένο μήκος ινών: Η ακριβής διαχείριση του υπερβολικού μήκους των ινών εξασφαλίζει ανώτερη αντοχή σε έλξη και
θερμοκρασιακές επιδόσεις, βελτιώνοντας την αντοχή και την ανθεκτικότητα του καλωδίου υπό διαφορετικές συνθήκες.
2 Προστασία ανθεκτικών σωλήνων: ενσωμάτωση ενός χαλαρού σωλήνα υψηλής αντοχής, ανθεκτικού στην υδρόλυση, σε συνδυασμό με ένα
Ειδική ένωση πλήρωσης, παρέχει ζωτικής σημασίας προστασία για την ίνα, προστατεύοντάς την από το περιβάλλον
παράγοντες και τις πιθανές ζημίες.
3 Δράσεις υδροστερότητας: Για να εξασφαλιστεί η ανθεκτικότητα του καλωδίου στο νερό χρησιμοποιούνται διάφορες στρατηγικές
ρύπανση, συμπεριλαμβανομένης της χρήσης ενός χάλυβα καλωδίου ως κεντρικό στοιχείο αντοχής, γεμίζοντας ενώσεις μέσα στο χαλαρό
αγωγών, πλήρης γέμιση πυρήνα καλωδίου και εφαρμογή PSP για ενισχυμένη υγρασία, συλλογικά
διασφάλιση ολοκληρωμένης αντοχής στο νερό.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24 ~ 144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ | ||||||
| διάμετρος | 10,4 mm | |||||||
| Μέλος της ψυχικής δύναμης | υλικό | Ατσάλινο σύρμα | ||||||
| διάμετρος | 1.0mm*7 | |||||||
| Γάλλος | υλικό | ΠΕ | ||||||
| διάμετρος | 2.2mm*2.8mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | υλικό | Σύνθετο γεμίσματος σωλήνων | ||||||
| Εξωτερικά θωρακισμένα | υλικό | ταινία κυματοειδούς χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | ΠΕ | ||||||
| διάμετρος | 10,70±0,3 mm | |||||||
Χρώμα ινών
| Αριθμός ινών ανά 8πυρήνες σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα |
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 24 πυρήνες έως 60 πυρήνες | 5.5*10,0±0,4 mm | 145 ±3 kg/km | |||||
| 72 πυρήνες | 13.1±0,3 mm | 290±8kg/km | |||||
| 96 πυρήνες | 140,7 ± 0,3 mm | 330±8kg/km | |||||
| 144 πυρήνες | 170,9 ± 0,3 mm | 420±8kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 3000 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 7000 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 1000 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Σύντομη | 3000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2* k m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
