Υπαίθριο καλώδιο οπτικών ινών
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS53 |

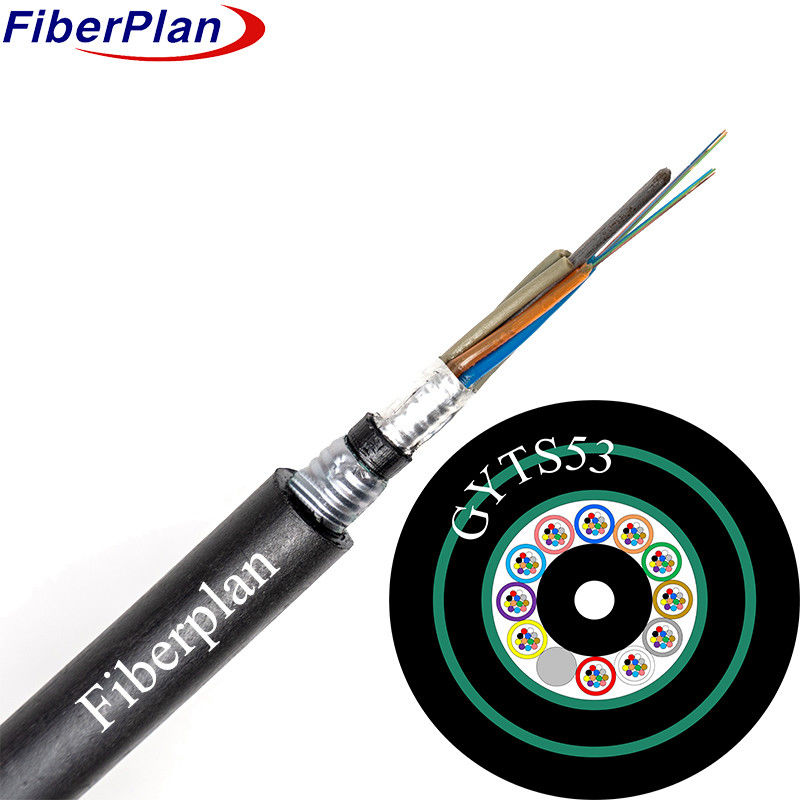

Υψηλής ποιότητας GYTS53 Μοναδικό εξωτερικό υπόγειο θωρακισμένο οπτικό καλώδιο ινών
Περιγραφή
Το σχεδιασμό του καλωδίου αυτό ενσωματώνει ίνες μονο- ή πολυ-τρόπου σε ένα ανθεκτικό χαλαρό σωλήνα κατασκευασμένο από
σε καλώδια υψηλού αριθμού ινών, ένα ατσάλινο σύρμα,
Οι σωλήνες αυτές και τα υλικά πλήρωσης είναι
Το PSP (Parallel Steel Tape) είναι ένα μήκους που αντιστοιχεί σε ένα μήκος που αντιστοιχεί σε ένα μήκος που αντιστοιχεί σε ένα μήκος.
Το σύνολο της συσκευής χρησιμοποιείται για την αποθήκευση των υδάτων.
Η δομή περιβάλλεται κατόπιν με ένα περίβλημα PE, προσθέτοντας ένα επιπλέον στρώμα προστασίας.
Εφαρμογή
* Προσαρμογή εξωτερικής διανομής: ειδικά σχεδιασμένο για εξωτερική χρήση, αυτό το καλώδιο είναι κατάλληλο
να αντέχει σε διάφορες εξωτερικές συνθήκες, καθιστώντας την αξιόπιστη για ανάγκες εξωτερικής διανομής.
* Ευέλικτη συμβατότητα εγκατάστασης: Κατάλληλη για εναέριες εγκαταστάσεις, τοποθέτηση αγωγών και άμεση ταφή
παρέχει ευελιξία στις μεθόδους ανάπτυξης, εξασφαλίζοντας την ευκολία εγκατάστασης σε διαφορετικά περιβάλλοντα.
* Ευελιξία επικοινωνίας: Είτε για ανάγκες επικοινωνίας μεγάλων αποστάσεων είτε για τη δημιουργία δικτύων τοπικής περιοχής,
Αυτό το καλώδιο υποστηρίζει την αποτελεσματική μετάδοση δεδομένων σε διάφορες αποστάσεις, χωρώντας ένα ευρύ φάσμα
εφαρμογές επικοινωνίας.
Χαρακτηριστικό
1 Αξιοπιστή μηχανική και θερμοκρασιακή απόδοση: Αξιόπιστη λειτουργία σε διαφορετικές θερμοκρασίες και
τα επίπεδα μηχανικής πίεσης.
2 Υδρολυτικά ανθεκτικά σωλήνες υψηλής αντοχής: εξασφαλίζει αντοχή ακόμη και σε υγρές συνθήκες.
3 Ειδική γέμιση σωλήνων για την προστασία των ινών: Προστατεύει τις κλειστές ίνες από πιθανή βλάβη.
4 Εξισορροπημένη αντοχή σε συντριβή και ευελιξία: προσφέρει ανθεκτικότητα στην πίεση, διατηρώντας παράλληλα την ευελιξία.
5 ΠΕ Περιφράγματα με προστασία από την υπεριώδη ακτινοβολία: Προστατεύουν από την υπεριώδη ακτινοβολία, διατηρώντας την ακεραιότητα του καλωδίου.
Ενέργειες αδιάβροχα:
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 100,0±0,3 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 12 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 36 πυρήνες | 110,0±0,3 mm | 100±3kg/km | |||||
| 39 πυρήνες έως 72 πυρήνες | 11.2±0.3mm | 105±3kg/km | |||||
| 74 πυρήνες έως 96 πυρήνες | 12±0,3 mm | 150±3kg/km | |||||
| 98 πυρήνες έως 120 πυρήνες | 14±0,3 mm | 160±3kg/km | |||||
| 122 πυρήνες έως 144 πυρήνες | 16±0,3 mm | 230±3kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +75 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
