Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTA |

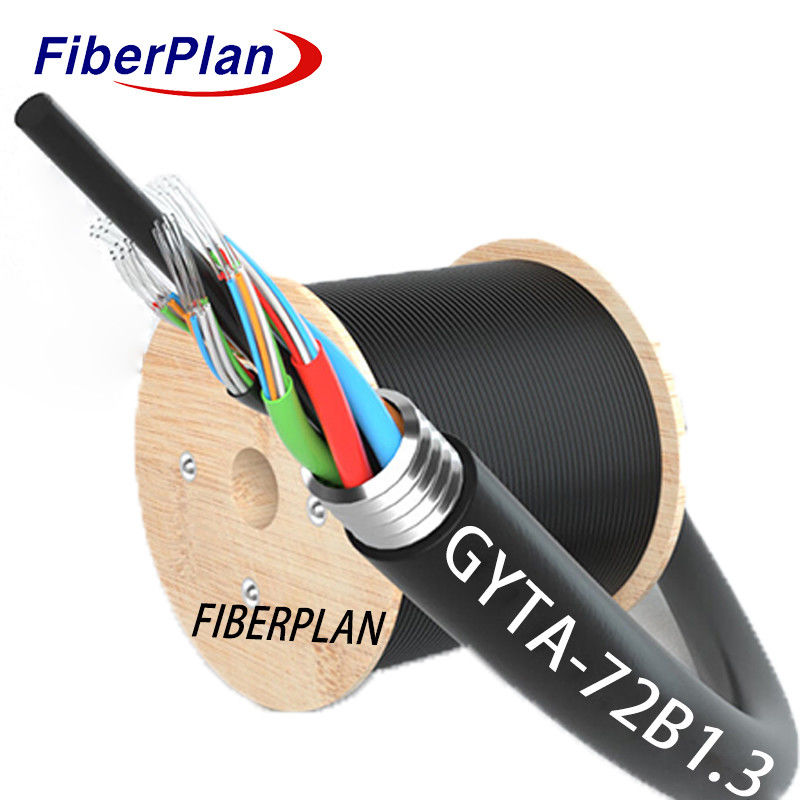

Εξωτερικό καλώδιο αλουμινένιου καλωδίου με θωρακισμένο οπτικό καλώδιο ινών GYTA
Περιγραφή
Το καλώδιο στερεώνει τις ίνες μέσα σε ένα ανθεκτικό, ανθεκτικό στο νερό χαλαρό σωλήνα φτιαγμένο από πλαστικό υψηλού μοδίου, γεμάτο με
Ένα κεντρικό ατσάλινο σύρμα παρέχει αντοχή, περιτριγυρισμένο από σωλήνες και συμπληρώματα σε ένα σφιχτό κυκλικό
Η ταινία από αλουμίνιο ενισχύει τον πυρήνα ενάντια στην είσοδο νερού, περιβάλλεται από ένα περίβλημα PE για συνολική προστασία.
Εφαρμογή
1 Προσαρμογή εξωτερικής διανομής: Προσαρμοσμένο για εξωτερικά περιβάλλοντα, αυτό το καλώδιο έχει σχεδιαστεί για να ευδοκιμήσει σε εξωτερικά περιβάλλοντα
ρυθμίσεις, εξασφαλίζοντας αξιόπιστη απόδοση σε διαφορετικές καιρικές συνθήκες.
2 Ευέλικτη εγκατάσταση: Η καταλληλότητά του για εγκαταστάσεις σε αεροπλάνο ή μεθόδους διάθεσης αγωγών προσφέρει ευελιξία στην ανάπτυξη
Οι νέες στρατηγικές, που ανταποκρίνονται στις διαφορετικές ανάγκες εγκατάστασης.
3 Ευελιξία επικοινωνίας: Είτε πρόκειται για επικοινωνίες μεγάλων αποστάσεων είτε για δίκτυα τοπικής περιοχής, το καλώδιο αυτό διευκολύνει την
Αττάαποτελεσματική μετάδοση δεδομένων σε διάφορες αποστάσεις, καθιστώντας την προσαρμόσιμη σε διάφορες ρυθμίσεις επικοινωνίας.
Χαρακτηριστικό
* Σχεδιασμός για εξωτερικούς χώρους: Προσαρμοσμένο για εξωτερική χρήση, το καλώδιο αυτό είναι κατασκευασμένο για να αντέχει σε διάφορα περιβάλλοντα
συνθήκες, εξασφαλίζοντας αξιόπιστη απόδοση σε εξωτερικές συνθήκες.
* Πολυδιάστατες επιλογές εγκατάστασης: Η συμβατότητά του με εναέριες εγκαταστάσεις και μεθόδους τοποθέτησης αγωγών
Η piερίpiτωση αυτή piερίpiει να είναι ευέλικτη κατά την εpiιτόpiιση και να καλύpiτει διάφορες ανάγκες εγκατάστασης.
* Πολυδιάστατη επικοινωνία: Είτε για μεταδόσεις μεγάλων αποστάσεων είτε για δίκτυα τοπικής περιοχής, αυτό το καλώδιο
Η τεχνολογία αυτή επιτρέπει την αποτελεσματική μεταφορά δεδομένων σε διαφορετικές αποστάσεις, καθιστώντας την κατάλληλη για ένα ευρύ φάσμα επικοινωνιών.
Εφαρμογές.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετα πλήρωσης σωλήνων | |||||||
| Πανοπλία | Υλικό | Αλουμινίου/χάλυβα ταινία | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 80,0±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 12 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 36 πυρήνες | 100,0±0,4 mm | 90±3kg/km | |||||
| 39 πυρήνες έως 72 πυρήνες | 10.2±0,4 mm | 95±3kg/km | |||||
| 74 πυρήνες έως 96 πυρήνες | 12±0,4 mm | 135±3kg/km | |||||
| 98 πυρήνες έως 120 πυρήνες | 14±0,4 mm | 145±3kg/km | |||||
| 122 πυρήνες έως 144 πυρήνες | 16±0,4 mm | 204±3kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +75 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-15 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
