Υπαίθριο καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYTS |

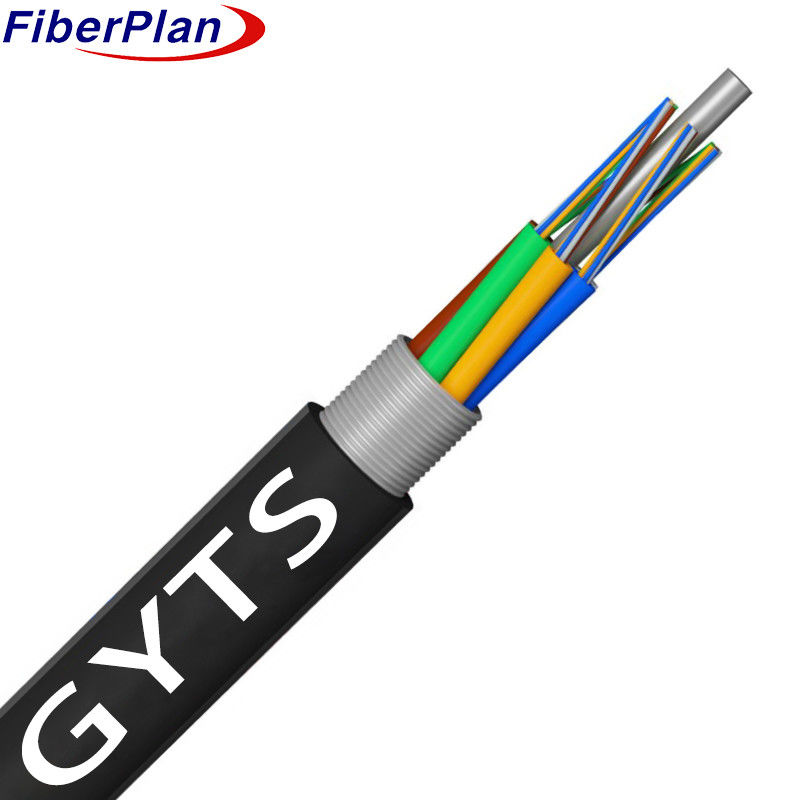

GYTS Ευέλικτο καλώδιο οπτικών ινών για επικοινωνία μεγάλων αποστάσεων
Περιγραφή
Αυτό το καλώδιο προστατεύει τόσο τις μονοτροπικές όσο και τις πολυτροπικές ίνες μέσα σε ένα ανθεκτικό, ανθεκτικό στο νερό χαλαρό σωλήνα
Η συσκευή είναι κατασκευασμένη από ανθεκτικό πλαστικό, ενισχυμένη με ένα ατσάλινο σύρμα (πελυμένο με πολυαιθυλένιο για μεγαλύτερο αριθμό ινών) και
Το υλικό περιβάλλεται από μια ακριβή διάταξη σωλήνων και γεμιστήρων σε ένα συμπαγές πυρήνα, ωφελείται από πρόσθετη προστασία.
Η ενσωμάτωση αυτού του πυρήνα σε ένα περιβλήμα PE εξασφαλίζει το υψηλότερο επίπεδο αξιοπιστίας και άμυνας.
Επικρατεί σε εξωτερικά στοιχεία.
Εφαρμογή
1 Εξωτερική ανθεκτικότητα: Σχεδιασμένο για εξωτερική χρήση, αυτό το καλώδιο ξεχωρίζει σε διάφορες καιρικές συνθήκες, εξασφαλίζοντας
αξιόπιστη απόδοση σε δύσκολες εξωτερικές συνθήκες.
2 Ευέλικτη εγκατάσταση: Η ευελιξία του παρέχει τη δυνατότητα εναέριας ή αγωγικής εγκατάστασης, προσφέροντας προσαρμόσιμη εγκατάσταση
Επενδύσειςεπιλογές που να ανταποκρίνονται στις διαφορετικές απαιτήσεις εγκατάστασης.
3 Προσαρμοσιμότητα επικοινωνίας: Είτε για μεταδόσεις μεγάλων αποστάσεων είτε για τοπικά δίκτυα, το καλώδιο αυτό μπορεί να χρησιμοποιηθεί για τη διαβίβαση δεδομένων σε μεγάλες αποστάσεις.
Επιτρέπει την απρόσκοπτη και αποτελεσματική μεταφορά δεδομένων σε διάφορες αποστάσεις, καθιστώντας την μια ευέλικτη επιλογή για
Διαφορετικές ρυθμίσεις επικοινωνίας.
Χαρακτηριστικό
1 Προσαρμόσιμες επιδόσεις: Λειτουργεί αξιόπιστα σε διάφορες θερμοκρασίες και υπό μηχανική πίεση,
διασφάλιση συνεπούς λειτουργίας σε διαφορετικά περιβάλλοντα.
2 Σκληρή κατασκευή: Η αντοχή του χαλαρού σωλήνα υψηλής αντοχής στην υδρόλυση παρέχει αντοχή, ακόμη και σε
υγρές συνθήκες.
3 Προστασία των ινών: Ειδικές ενώσεις πλήρωσης μέσα στους σωλήνες προστατεύουν τις κλειστές ίνες από πιθανές
ζημιές.
4 Εξισορρόπηση της αντοχής και της ευελιξίας: Εξισορρόπηση της αντοχής σε συντριβή και της ευελιξίας, μαζί με την προστασία από την υπεριώδη
το περίβλημα PE, εξασφαλίζει αντοχή κατά των εξωτερικών πιέσεων.
5 Υδροστεγές σχεδιασμό: Χρησιμοποιώντας μέτρα όπως ένα συρματόπλεγμα χάλυβα κεντρικό μέλος αντοχής, γεμίζοντας ενώσεις μέσα
Η διατήρηση της αδιάβροχης ακεραιότητας του καλωδίου, βελτιώνοντας την αντοχή του στο νερό,
Επενδύσειςστην υγρασία.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2~144 πυρήνες | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | Υλικό | Ατσάλινο σύρμα/ΦΠΑ/ΦΠΑ με κάλυψη PE | ||||||
| μέγεθος | 1.5mm~2.0mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Πανοπλία | Υλικό | Ταινία από κυματοειδή χάλυβα | ||||||
| Εξωτερική κάλυψη | υλικό | PE,HDPE | ||||||
| διάμετρος | 90,0±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός πυρήνων ινών 8 κατάσωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 100,0±0,2 mm | 115±3kg/km | |||||
| 72 πυρήνες | 100,4 ± 0,2 mm | 120±3kg/km | |||||
| 96 πυρήνες | 120,4 ± 0,2 mm | 180±3kg/km | |||||
| 144 πυρήνες | 140,4 ± 0,2 mm | 245±3kg/km | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 600 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 1500 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 300 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
| Λειτουργία θερμοκρασία (°C) |
-40 ~ +70 | ||||||
| Εγκατάσταση θερμοκρασία ((°C) |
-20 ~ +60 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
