Ανερόστερο και ανθεκτικό σε συντριβή καλώδιο οπτικών ινών ADSS
Περιγραφή
Οι πολυεπίπεδες άμυνες από το πλαστικό σωλήνα υψηλής ανάλυσης με υδροστεγή σύνθεση στην ενίσχυση Kevlar
Το υλικό PE, το οποίο είναι αδιάβροχο, δημιουργεί μια ασπίδα κατά της υγρασίας, εξασφαλίζοντας την προστασία των ινών.
Η επιφάνεια αυτή λειτουργεί ως το τελευταίο προστατευτικό στρώμα, ενισχύοντας την ανθεκτικότητα του καλωδίου έναντι των εξωτερικών περιβαλλοντικών απειλών.
Ο ολοκληρωμένος σχεδιασμός εξασφαλίζει την αξιοπιστία και τη μακροζωία του καλωδίου σε δύσκολες συνθήκες.
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει λεπτομερώς τα ουσιώδη κριτήρια που διέπουν το ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο ασύρματο.
ειδικά προσαρμοσμένα για χρήση σε εγκαταστάσεις αέρα ή σωλήνων.
Χαρακτηριστικά
1 Αξιόπιστη μηχανική και θερμοκρασιακή απόδοση: διασφαλίζει τη λειτουργικότητα του καλωδίου
Η αλληλεπίδραση μεταξύ των δύο συστημάτων είναι σταθερή παρά τις διάφορες περιβαλλοντικές πιέσεις, εξασφαλίζοντας την αξιοπιστία σε διάφορες
θερμοκρασίες και μηχανικές πιέσεις.
2 Ανθεκτικός στην υδρόλυση υψηλής αντοχής χαλαρός σωλήνας: ενσωματώνει έναν ανθεκτικό σε υδρόλυση σωλήνα,
Το καλώδιο μπορεί να διατηρήσει την ακεραιότητα των επιδόσεων του, ακόμη και σε υγρές ή υγρά συνθήκες σε
Ειδικές περιόδους.
3 Ειδικευμένη ένωση πλήρωσης σωλήνων: Βελτιώνει την αντοχή και την απόδοση των ινών χρησιμοποιώντας ειδικά
συνδυασμός που έχει συνταχθεί μέσα στο σωλήνα, παρέχοντας ουσιαστική προστασία στις περιβαλλόμενες ίνες από
πιθανές ζημιές.
4 Συνδυασμένη αντοχή σε συντριβή και ευελιξία: εξισορροπεί την ικανότητα του καλωδίου να αντιστέκεται στην πίεση χωρίς
Η ελαστικότητα της επιτρέπει ευέλικτες μεθόδους εγκατάστασης, εξασφαλίζοντας παράλληλα την αντοχή της.
5 Βελτιωμένη αντοχή σε έλξη με παράλληλα ατσάλινα σύρματα: Χρησιμοποιεί δύο παράλληλα ατσάλινα σύρματα για την ενίσχυση του
η αντοχή του καλωδίου στην ελαστικότητα, εξασφαλίζοντας μεγαλύτερη ανθεκτικότητα και ανθεκτικότητα, ειδικά υπό ένταση.
6 Σύνθετο, ελαφρύ σχεδιασμό: Σχεδιασμένο για απλή και φιλική προς το χρήστη εγκατάσταση λόγω της
ελαφριά και συμπαγή δομή, που διευκολύνει τον ευκολότερο χειρισμό και την ανάπτυξη σε διάφορες ρυθμίσεις.

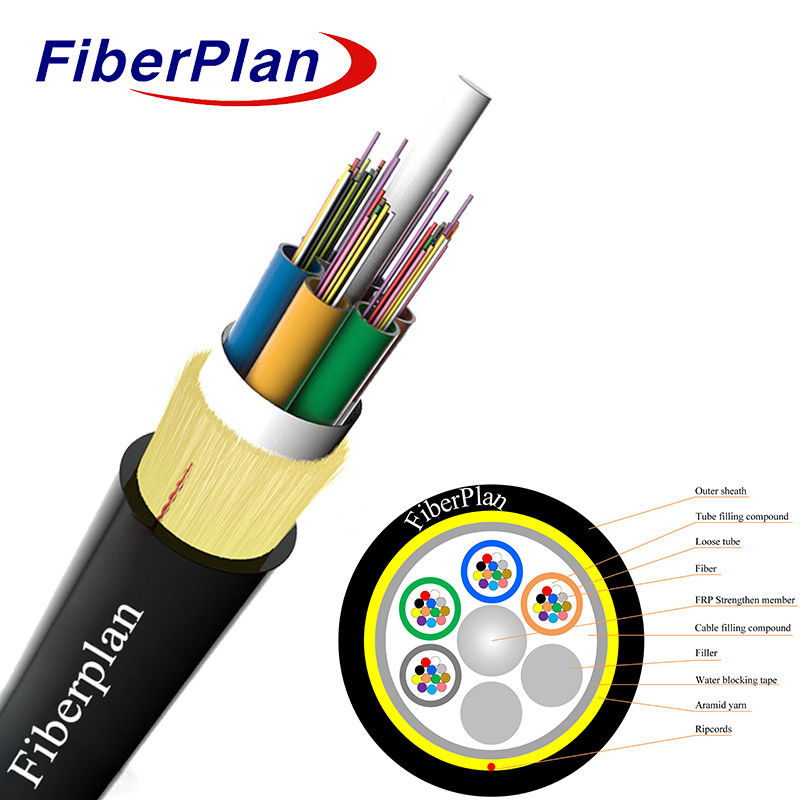

Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2-144 πυρήνας | |||||||
| Φραγμός υγρασίας | Ταινία απομόνωσης νερού | |||||||
| Άλλοι σωλήνες | υλικό | PBT | ||||||
| διάμετρος | 2.2mmФ±0.3mm | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ | ||||||
| μέγεθος | 20,0 mm±0.1 mm | |||||||
| Υφάσματα | Υφάσματα από νήματα Dupont Kelver (8 τεμάχια) | |||||||
| Σπάν | 50 έως 150 μέτρα | |||||||
| Συνολική διάμετρος καλωδίου | 150,0 mm±0.3mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Βάρος καλωδίου ανά χιλιόμετρο | 65 kg/km | |||||||
| Εξωτερική κάλυψη | υλικό | ΠΕ | ||||||
| πάχος | 10,8±0,2 mm | |||||||
| Βάρος καλωδίου ανά χιλιόμετρο | 105 kg/km | |||||||
Χρώμα ινών
|
Αριθμός ινών 12 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα | Περιγραφή | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Ελάχιστη ακτίνα κάμψης (mm) | Μακροπρόθεσμα | 10D | |||||
| βραχυπρόθεσμα | 20D | ||||||
| Επιτρεπόμενη αντοχή σε έλξη ((N) | Μακροπρόθεσμα | 600 | |||||
| βραχυπρόθεσμα | 1500 | ||||||
| Δυνατότητα συντριβής ((N/100mm) | Μακροπρόθεσμα | 300 | |||||
| βραχυπρόθεσμα | 1000 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος λcc | nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.3 | 9.2±0.3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.4 | 10.4±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 3 | ≤ 3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
