Όλα τα διηλεκτρικά αυτοσυγκροτητικά καλώδια
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |
Ενισχυμένο με νήμα αραμίδης για αυξημένη αντοχή στη σύσφιξη
Περιγραφή

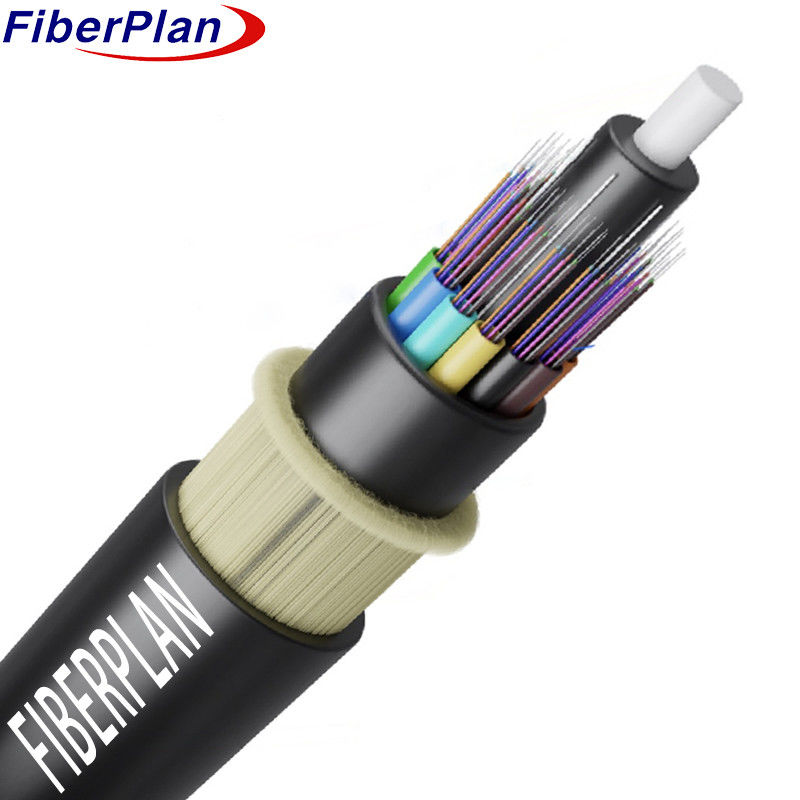

Το καλώδιο ADSS (All-Dielectric Self-Supporting) ακολουθεί μια ακολουθία κατασκευής όπου στεγάζονται οι ίνες
Οι εν λόγω σωλήνες, μαζί με τα
Το υλικό αυτό περιβάλλει έναν πυρήνα ενισχυμένου με ίνες πλαστικού (FRP), σχηματίζοντας έναν πυκνό, κυκλικό πυρήνα καλωδίου.
Για να ενισχυθεί περαιτέρω, προστίθεται ένα στρώμα νήματος αραμίδης.
Τέλος, το καλώδιο είναι επιλεγμένο είτε με εξωτερικό κάλυμμα PE είτε με εξωτερικό κάλυμμα AT (anti-tracking),
να ολοκληρώσει την κατασκευή του.
Εφαρμογή
1 Ελέγχος της κατάστασης της υπερυψωμένης ηλεκτρικής γραμμής: Ο σχεδιασμός του καλωδίου ADSS λαμβάνει πλήρως υπόψη την
την πραγματική κατάσταση και τις ιδιαιτερότητες των εναέριων γραμμών ηλεκτρικής ενέργειας, εξασφαλίζοντας τη συμβατότητα και την καταλληλότητα.
2 Εφοδιασμός για γραμμές ηλεκτρικής ενέργειας κάτω των 110 kV: Τα καλώδια ADSS που προορίζονται για γραμμές ηλεκτρικής ενέργειας κάτω των 110 kV ενσωματώνουν
Εξωτερική κάλυψη PE, προσαρμοσμένη για να ανταποκρίνεται στις απαιτήσεις αυτών των γραμμών χαμηλής τάσης.
3 Επικάλυψη για γραμμές ηλεκτρικής ενέργειας 110 kV και άνω: Οι γραμμές ηλεκτρικής ενέργειας υψηλότερης τάσης, ίσης ή μεγαλύτερης των 110 kV, είναι:
Το σύστημα αυτό είναι εξοπλισμένο με εξωτερική κάλυψη AT (anti-tracking), η οποία παρέχει βελτιωμένη μόνωση και προστασία από ηλεκτρικές
Τρικική παρακολούθηση.
4 Σχεδιασμός αραμίδων για ποικίλα μήκη: Η ποσότητα αραμίδων και η μέθοδος παρακράτησης σχεδιάζονται σχολαστικά
Το καλώδιο αυτό είναι δυνατό να χρησιμοποιηθεί για να ανταποκριθεί στις απαιτήσεις των διαφόρων διαστάσεων, εξασφαλίζοντας την αντοχή και την αξιοπιστία του καλωδίου σε διάφορες διαστάσεις.
Χορός.
Χαρακτηριστικά
1 Ο σχεδιασμός καλωδίων ADSS είναι προσαρμοσμένος ώστε να ευθυγραμμίζεται με τις τρέχουσες συνθήκες των εναέριων γραμμών ηλεκτρικής ενέργειας.
Η εξωτερική κάλυψη 2 PE χρησιμοποιείται για ηλεκτρικά δίκτυα κάτω των 110 kV.
Η εξωτερική κάλυψη 3 AT χρησιμοποιείται για ηλεκτρικά δίκτυα με ισχύ 110 kV και άνω.
4 Οι προσαρμοσμένες μέθοδοι ποσότητας αραμίτης και παρακράτησης ανταποκρίνονται αποτελεσματικά στις διαφορετικές απαιτήσεις διαστήματος.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.1 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 11±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 12±0,2 mm | 140±3kg/km | |||||
| 72 πυρήνες | 13±0,2 mm | 190±3kg/km | |||||
| 96 πυρήνας | 14.5±0,2 mm | 220±3kg/km | |||||
| 144 πυρήνας | 16.5±0,2 mm | 240±3kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 37KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
