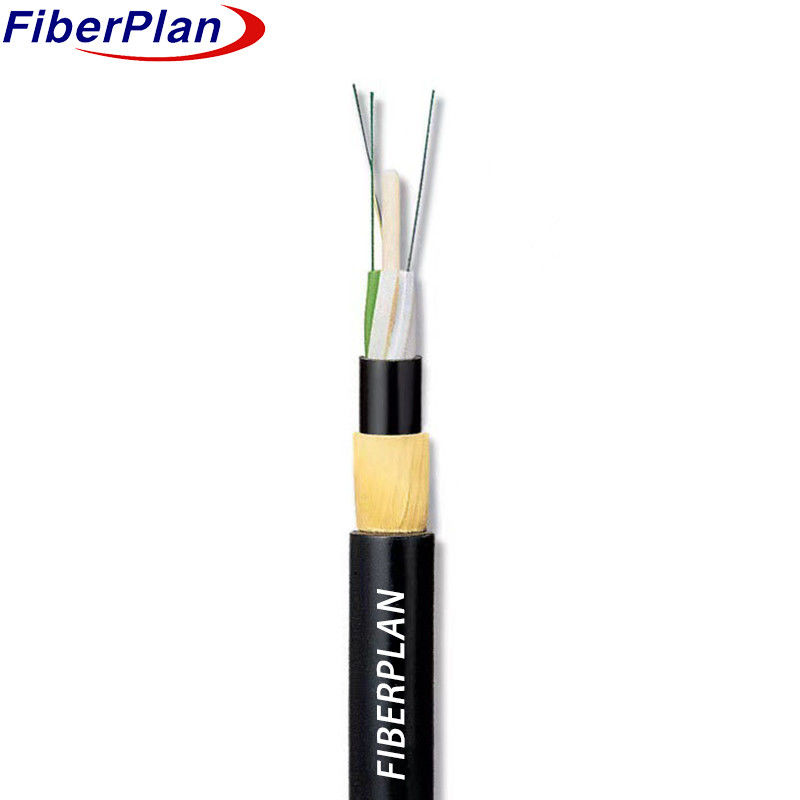

Διπλό Jacket Kevlar Yarn Ενισχύουν αυτοστήριξη καλώδιο ADSS ίνες
Οπτικό καλώδιο
Περιγραφή
Το καλώδιο ADSS χρησιμοποιεί μια χαλαρή δομή σωλήνων που περιέχει ίνες μέσα σε πλαστικό υψηλού μοδίου.
περιέχουν μια ανθεκτική στο νερό ένωση πλήρωσης και είναι τοποθετημένες γύρω από ένα ενισχυμένο με ίνες πλαστικό (FRP),
Το σύνολο αυτό σχηματίζει ένα συμπαγές κυκλικό πυρήνα.
Στη συνέχεια, ένα στρώμα από νήματα αραμιδίου είναι ένα
Το καλώδιο είναι φτιαγμένο με εξωτερική κάλυψη PE ή AT.
Εφαρμογή
1 Οι σχεδιασμοί καλωδίων ADSS λαμβάνουν υπόψη τις ιδιαιτερότητες των υφιστάμενων υπερυψωτικών γραμμών ηλεκτρικής ενέργειας.
2 Οι εξωτερικές κάλυψεις PE χρησιμοποιούνται για γραμμές κάτω των 110 kV· οι AT κάλυψεις για γραμμές 110 kV και άνω.
3 Η προσαρμοσμένη ποσότητα αραμίτης και οι τεχνικές ράβδου ανταποκρίνονται στις απαιτήσεις των διαφόρων διαστάσεων.
Χαρακτηριστικά
• Εγκαταστάσιμο χωρίς διακοπή ρεύματος, εξασφαλίζοντας αδιάλειπτη λειτουργία.
• Ελαφρύ βάρος και μικρή διάμετρος, ελαχιστοποιώντας την πίεση από πάγο, άνεμο και φορτία πύργου/επιστροφής.
• Σχεδιασμένο για διάρκεια ζωής 30 ετών, προσφέροντας παρατεταμένη αξιοπιστία.
• Διαθέτει εξαιρετική αντοχή στη τράβηξη και θερμοκρασία.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.1 mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 11±0,2 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 12±0,2 mm | 140±3kg/km | |||||
| 72 πυρήνες | 13±0,2 mm | 190±3kg/km | |||||
| 96 πυρήνας | 14.5±0,2 mm | 220±3kg/km | |||||
| 144 πυρήνας | 16.5±0,2 mm | 240±3kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 37KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.8 | 10.4±0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
