Όλα τα διηλεκτρικά αυτοσυγκροτητικά καλώδια
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |

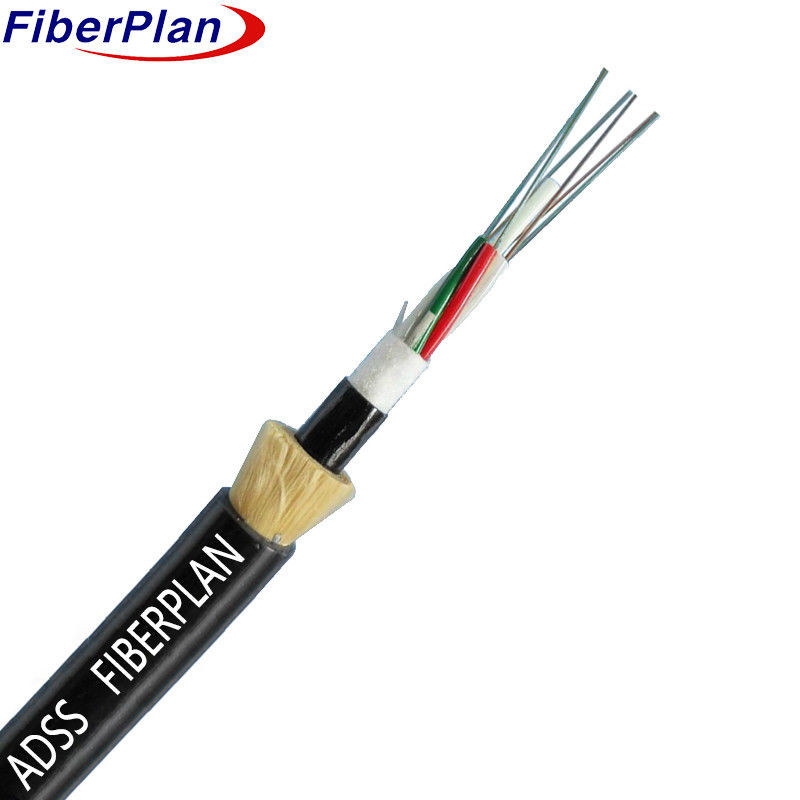

Όλα τα διηλεκτρικά αυτοεξουσιαζόμενα καλώδια οπτικών ινών ADSS
Περιγραφή
Η σχεδίαση του καλωδίου ενσωματώνει πλαστικά σωλήνες υψηλής αντοχής που στεγάζουν τις ίνες, γεμάτα με ανθεκτικό στο νερό
Προσθέτοντας ένα επιπλέον στρώμα προστασίας, το Kevlar τυλίγει γύρω από αυτό το σύνολο.
Το νήμα Kevlar διαχωρίζεται από το χαλαρό σωλήνα από ένα υδατοασφαλιστικό υλικό.
Το καλώδιο περιβάλλεται από ανθεκτική κάλυψη από πολυαιθυλένιο (PE), παρέχοντας άμυνα ενάντια σε εξωτερικά στοιχεία.
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει τις συνολικές προϋποθέσεις για ένα μονόβια ολοδιαλεκτρικό σύστημα αυτοστήριξης (ADSS)
καλώδιο που έχει σχεδιαστεί για εγκαταστάσεις αέρα ή σωλήνων.
Χαρακτηριστικά
1 Αξιόπιστη μηχανική απόδοση σε διάφορες θερμοκρασίες.
2 Ανθεκτικός στην υδρόλυση, υψηλής αντοχής χαλαρός σωλήνας για αντοχή.
3 Ειδική ένωση γεμίσματος σωλήνων για την προστασία ζωτικής σημασίας ινών.
4 Εξισορροπεί την αντοχή στη συντριβή με ευελιξία για ευέλικτη εγκατάσταση.
5 Αύξηση της αντοχής στη τράβηξη που παρέχεται από δύο παράλληλα ατσάλινα σύρματα.
6 Σύνθετο, ελαφρύ σχεδιασμό για εύκολη και φιλική προς το χρήστη εγκατάσταση.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2-144 πυρήνας | |||||||
| Φραγμός υγρασίας | Ταινία απομόνωσης νερού | |||||||
| Άλλοι σωλήνες | υλικό | PBT | ||||||
| διάμετρος | 2.1mmФ±0.2mm | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ | ||||||
| μέγεθος | 1.8mm±0.1 mm | |||||||
| Υφάσματα | Υφάσματα Dupont Kelver (7 τεμάχια) | |||||||
| Σπάν | 50 έως 150 μέτρα | |||||||
| Συνολική διάμετρος καλωδίου | 9 ~ 11,0 mm±0.3mm | |||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2 (εξωτερικό/εσωτερικό) | |||||||
| Βάρος καλωδίου ανά χιλιόμετρο | 65 kg/km | |||||||
| Εξωτερική κάλυψη | υλικό | ΠΕ | ||||||
| πάχος | 1.5~2.0mm±0.2mm | |||||||
| Βάρος καλωδίου ανά χιλιόμετρο | 105 kg/km | |||||||
Χρώμα ινών
|
Αριθμός ινών 12 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Το χρώμα 13 ~ 24 θα σημειωθεί με μαύρο ιχνηλατητή. Για το μαύρο χρώμα δεν χρειάζεται μαύρο ιχνηλατητή, θα χρησιμοποιηθεί φυσικό χρώμα αντ' αυτού. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα | Περιγραφή | ||||||
| Θέρμανση εγκατάστασης ((°C) | -15 ~ +60 | ||||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Ελάχιστη ακτίνα κάμψης (mm) | Μακροπρόθεσμα | 10D | |||||
| βραχυπρόθεσμα | 20D | ||||||
| Επιτρεπόμενη αντοχή σε έλξη ((N) | Μακροπρόθεσμα | 600 | |||||
| βραχυπρόθεσμα | 1500 | ||||||
| Δυνατότητα συντριβής ((N/100mm) | Μακροπρόθεσμα | 300 | |||||
| βραχυπρόθεσμα | 1000 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος λcc | nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.3 | 9.2±0.3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.4 | 10.4±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 3 | ≤ 3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
