| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |
Υπεράνω διπλό μανδύα πολλαπλών πυρήνων πολυμέτρος καλώδιο οπτικών ινών ADSS
Περιγραφή
Το καλώδιο οπτικών ινών ADSS (All-Dielectric Self-Supporting) έχει σχεδιαστεί ειδικά για να χρησιμοποιεί υφιστάμενα υψηλής
Τα πλεονεκτήματα του περιλαμβάνουν οικονομική απόδοση, ευκολία κατασκευής,
αυξημένη ασφάλεια και απλουστευμένη συντήρηση.
Το καλώδιο ADSS, το οποίο χρησιμοποιείται ευρέως σε παγκόσμιο επίπεδο, χρησιμεύει ως δημοφιλής επιλογή για την επικοινωνία ισχύος λόγω της
ευελιξία και αξιοπιστία.
Εφαρμογή
* Η πραγματική κατάσταση των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας λαμβάνεται πλήρως υπόψη κατά την κατασκευή καλωδίου ADSS
σχεδιασμένο.
* Για τα υπερυψωμένα δίκτυα ηλεκτρικής ενέργειας κάτω των 110 kV, εφαρμόζεται εξωτερική κάλυψη PE.
* Για γραμμές ηλεκτρικής ενέργειας ίσης ή μεγαλύτερης των 110 kV, εφαρμόζεται εξωτερική κάλυψη AT.
* Ο ειδικός σχεδιασμός της ποσότητας αραμίδης και της διαδικασίας ράβδου μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα εύρη.
Χαρακτηριστικά
* Εξαιρετικά χαμηλή εξασθένιση και διασπορά λόγω ακριβούς σχεδιασμού και ελέγχου του υπερβολικού μήκους, εξασφαλίζοντας
Εξαιρετική μηχανική και περιβαλλοντική απόδοση.
*Η μη μεταλλική κατασκευή διευκολύνει την τοποθέτηση καλωδίων χωρίς διακοπή των συστημάτων ηλεκτρικής ενέργειας.
*Η χρήση υψηλής αντοχής νήματος αραμίδης ως μέλους αντοχής παρέχει ανώτερη αντοχή στη σύσφιξη, επιτρέποντας
ένα μικρό διάμετρο και ελαφρύ καλώδιο κατάλληλο για διάφορες καιρικές συνθήκες και διάρκεια εγκατάστασης.
*Προαιρετική ειδική εξωτερική κάλυψη AT (anti-tracking) παρέχει εξαιρετικές δυνατότητες αντίστασης στην ηλεκτροεροζία.

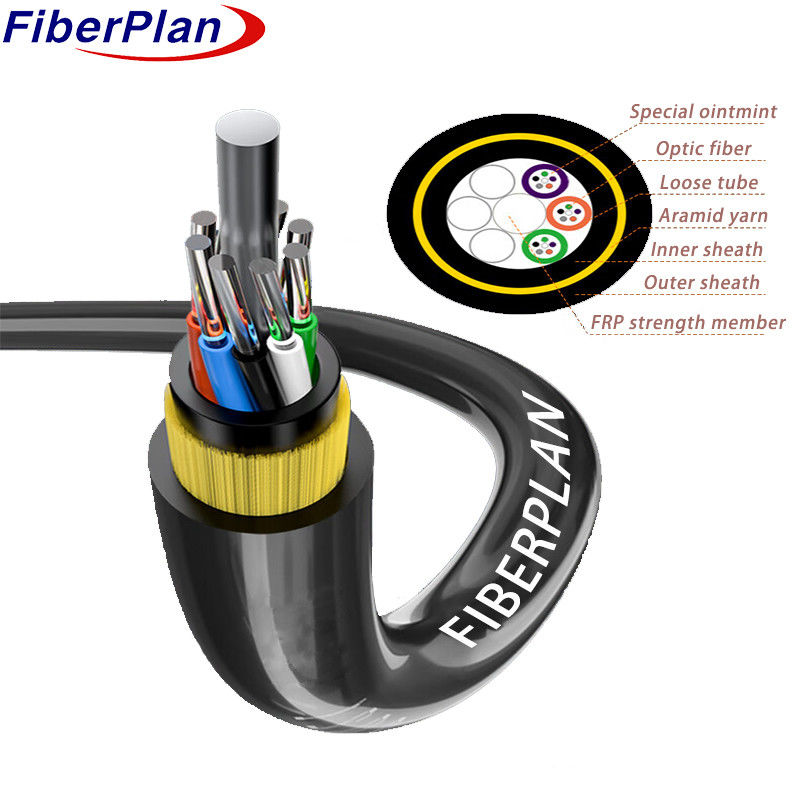

Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 24-144 πυρήνας | |||||||
| Σχοινί γεμίσματος | 20,0 mm | |||||||
| Φραγμός υγρασίας | Σύστημα αποκλεισμού νερού | |||||||
| Μέλος κεντρικής δύναμης | υλικό | ΣΥΡΙΖΑ/ΣΥΡΙΖΑ με PE | ||||||
| μέγεθος | 2.2mm | |||||||
| Συμπλήρωση σωλήνων | Σύνθετο γεμίσματος σωλήνων | |||||||
| Υδρογόνο | Τύπος PP/Τύπος PVC | |||||||
| Εσωτερική κάλυψη | υλικό | ΠΕ | ||||||
| Ελαφρύ σωλήνα | υλικό | PBT | ||||||
| διάμετρος | Φ2.2mm (εξωτερικό/εσωτερικό) | |||||||
| Εξωτερική κάλυψη | υλικό | PE/HDPE | ||||||
| διάμετρος | 12±0,1 mm | |||||||
Χρώμα ινών
|
Αριθμός ινών 8 πυρήνες ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | |
| Για το μαύρο χρώμα δεν χρειάζεται το μαύρο, θα χρησιμοποιήσουμε φυσικό χρώμα. | ||||||
Καλώδιο Μηχανικά χαρακτηριστικά
| πυρήνας | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες έως 60 πυρήνες | 11±0,4 mm | 120±5kg/km | |||||
| 72 πυρήνες | 12±0,4 mm | 140±5kg/km | |||||
| 96 πυρήνας | 13.5±0,5 mm | 170±6kg/km | |||||
| 144 πυρήνας | 14.5±0,5 mm | 200±8kg/km | |||||
| Ημερήσια μέγιστη εργασιακή τάση | 88kN | ||||||
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 32.7KN | ||||||
| Μοντέλο ελαστικότητας | 38KN/mm2 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Λειτουργία | 240 χιλιοστά | |||||
| Εγκατάσταση | 390 χιλιοστά | ||||||
| Επιπλέον φορτίο | Επιπλέον φορτίο 0,5% ~ 0,7% | ||||||
| Γάλα | 5 χιλιοστά | ||||||
| Ταχύτητα ανέμου | 35m/s | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2±0.4 | 9.2±0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4±0.6 | 10.4±0.6 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
