| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |

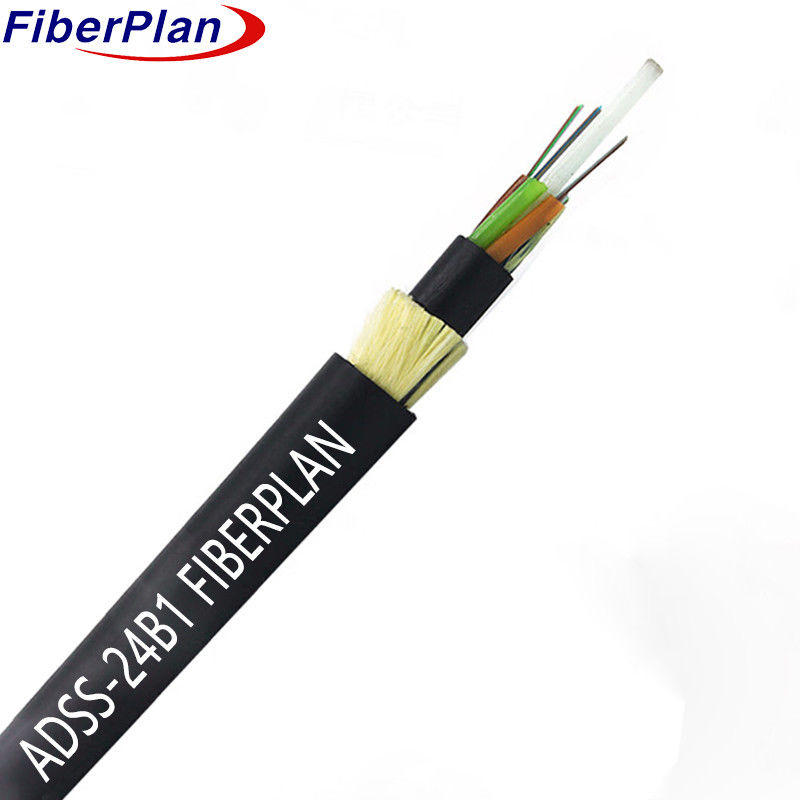

Διπλό κάλυμμα αραμίδιο νήμα ενισχυτικό αυτοβοηθούμενο καλώδιο ADSS
Περιγραφή
Το καλώδιο ADSS χρησιμοποιεί ένα χαλαρό σχοινί σωλήνα σχεδιασμό, στεγαστικό ίνες μέσα σε υψηλού μοδίου πλαστικών σωλήνων
Αυτοί οι σωλήνες, μαζί με τα συμπληρώματα, τυλίγονται γύρω από ένα μη μεταλλικό
το κεντρικό μέλος αντοχής (FRP) για να σχηματίσει ένα σφιχτό κυκλικό πυρήνα καλωδίου, το οποίο στη συνέχεια γεμίζει με σύνθετο για
Το εσωτερικό του πυρήνα καλύπτεται από ένα λεπτό PE κάλυμμα, το οποίο ακολουθείται από ένα στρώμα από νήματα αραμίδης για την
Τέλος, το καλώδιο είναι επιλεγμένο με εξωτερικό περίβλημα PE ή AT για πρόσθετη προστασία και εσωτερική προστασία.
σούλαση.
Εφαρμογή
1 Ο σχεδιασμός καλωδίων ADSS προσαρμόζεται στις ιδιαιτερότητες των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας.
2 PE εξωτερική κάλυψη για γραμμές κάτω των 110 kV· AT κάλυψη για γραμμές 110 kV+
3 Τα προσαρμοσμένα αραμίδια και τα ράμματα ανταποκρίνονται σε διαφορετικές απαιτήσεις εύρους.
Χαρακτηριστικά
1 Μη διαταρακτική εγκατάσταση χωρίς διακοπές ρεύματος.
2 Ελαφρύ και μικρού μεγέθους για να ελαφρύνει το πάγο, τον άνεμο, τον πύργο, και τα φορτία πίσω.
30 χρόνια αναμενόμενη διάρκεια ζωής.
4 Εξαιρετική αντοχή στη τράβηξη και θερμοκρασία.
Ονομαστικές παραμέτρους σχεδιασμού
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Στάβλος γεμίσματος | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ονομαστική διάμετρος σωλήνα (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ονομαστική διάμετρος (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Μέγιστη αντοχή σε ελαστικότητα | 4000N | ||||||
| Μέγιστο φορτίο συντριβής | 3000N/100mm | ||||||
| Ελάχιστη ακτίνα κάμψης | 10D | ||||||
| Διάρκεια διαστήματος | 100 μέτρα - 500 μέτρα | ||||||
| Υλικό εξωτερικής κάλυψης | ΠΕ | ||||||
| Πεδίο θερμοκρασίας | -20°C ~ 70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.4 | 125±0.4 | 125±0.4 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±5 | 242±5 | 242±5 | |||
