| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ADSS |

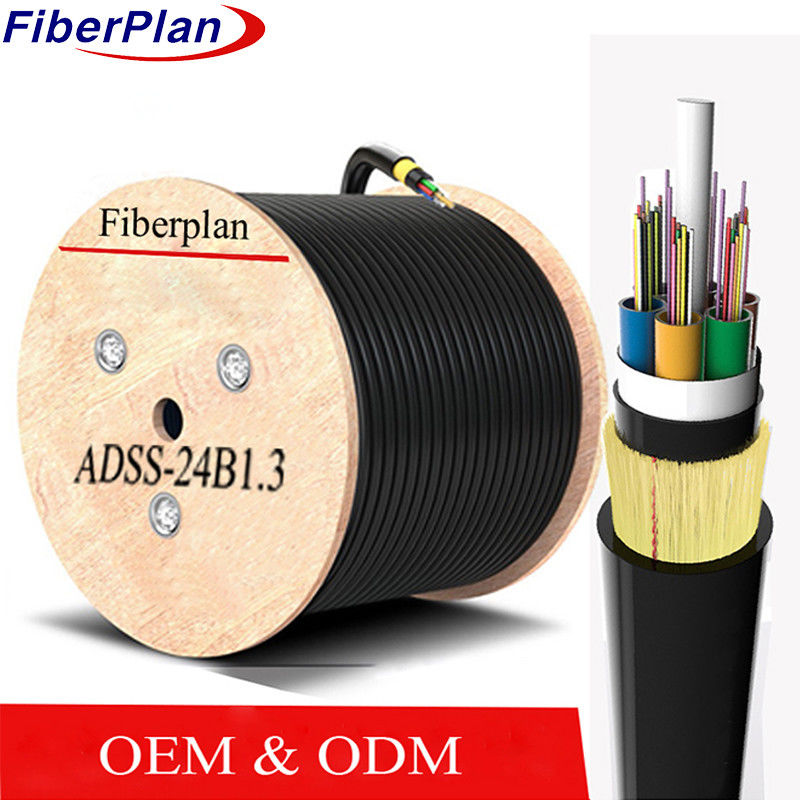

Δικτυακό καλώδιο ADSS G652d Μονότροπος Πολυτροπικό Δύο-Καλώδιο
Περιγραφή
Το καλώδιο ADSS ακολουθεί ένα χαλαρό σχέδιο ράβδου σωλήνα με υψηλού μοδίου πλαστικών σωλήνων που στεγάζουν τις ίνες
Αυτοί οι σωλήνες και τα συμπληρώματα περιβάλλουν ένα μη μεταλλικό κεντρικό μέσο αντοχής,
Ο πυρήνας αυτός, μόλις γεμίσει, λαμβάνει ένα λεπτό εσωτερικό περίβλημα PE.
είναι κολλημένα για αυξημένη αντοχή πριν από την εφαρμογή της τελικής εξωτερικής κάλυψης PE ή AT.
Εφαρμογή
1 Ο σχεδιασμός καλωδίων ADSS προσαρμοσμένος αντανακλά τις συνθήκες των υπερυψωμένων γραμμών ηλεκτρικής ενέργειας.
2 PE εξωτερικό περίβλημα για γραμμές κάτω των 110 kV· AT εξωτερικό περίβλημα για γραμμές 110 kV+
3 Η ειδική ποσότητα αραμίτης και η μέθοδος παρακράτησης ανταποκρίνονται σε διαφορετικές απαιτήσεις εύρους.
4 Ο προσαρμοσμένος σχεδιασμός καλωδίων λαμβάνει υπόψη τις διαφορετικές ανάγκες των γραμμών ηλεκτρικής ενέργειας.
Χαρακτηριστικά
1 Μη διαταρακτική εγκατάσταση, χωρίς ανάγκη διακοπής της παροχής ρεύματος.
2 Το ελαφρύ βάρος και η μικρή διάμετρος ελαχιστοποιούν την πίεση φορτίου στους πύργους και τους υποστηρικτές.
Η διάρκεια ζωής 30 ετών εξασφαλίζει μακροπρόθεσμη αξιοπιστία.
4 Εξαιρετική αντοχή στη τράβηξη και αντοχή σε θερμοκρασίες.
Ονομαστικές παραμέτρους σχεδιασμού
| Αριθμός των ινών | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Αριθμός σωλήνων | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Στάβλος γεμίσματος | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| ίνες ανά σωλήνα | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Ονομαστική διάμετρος σωλήνα (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ονομαστική διάμετρος (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Ελαφρύ σωλήνα | Υλικό | PBT | Χρώμα | Τυποποιημένο φάσμα | |||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | Μαύρο | |||
| Μέγιστη αντοχή σε ελαστικότητα | 4000N | ||||||
| Μέγιστο φορτίο συντριβής | 3000N/100mm | ||||||
| Ελάχιστη ακτίνα κάμψης | 10D | ||||||
| Διάρκεια διαστήματος | 50m ~ 500m | ||||||
| Υλικό εξωτερικής κάλυψης | ΠΕ | ||||||
| Πεδίο θερμοκρασίας | -20°C ~ 70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±4 | 242±4 | 242±4 | |||
