Σχήμα 8 Καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYFTC8A |

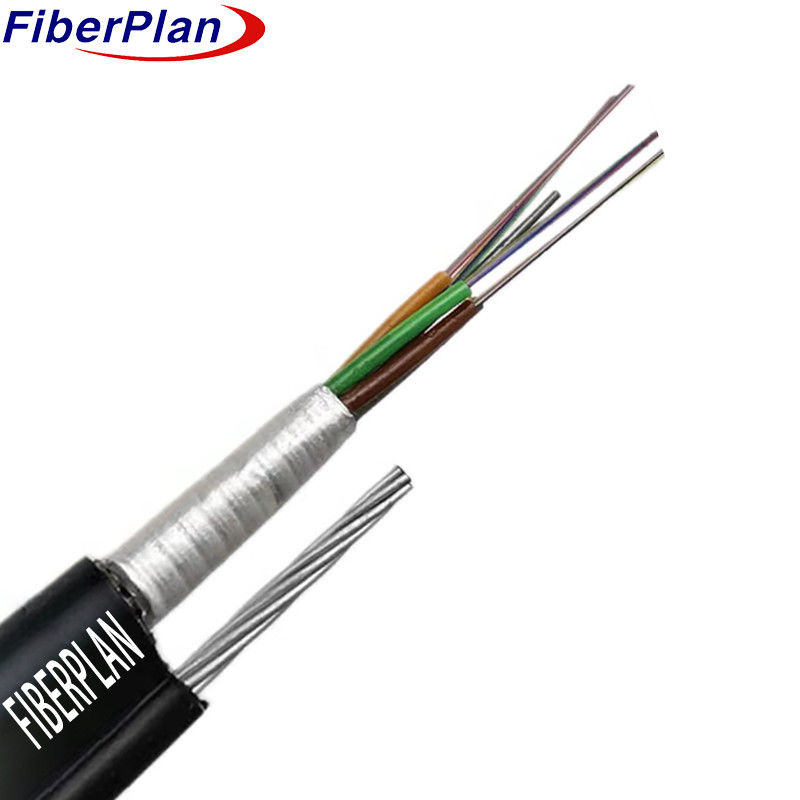

GYFTC8A 24 πυρήνες ενισχυμένες με γαλβανισμένο νήμα χάλυβα
Περιγραφή
Το καλώδιο αποτελείται από 250μm ίνες που στεγάζονται σε υψηλής αντοχής πλαστικούς σωλήνες γεμάτους με μια ανθεκτική στο νερό ένωση.
Αυτοί οι σωλήνες, γεμάτοι με υδροφράγματα για συμπαγή και διαμήκη απομόνωση του νερού, περιβάλλονται στη συνέχεια με αλουμινένιο
Αυτό το τμήμα, συμπεριλαμβανομένων των συρμάτων υποστήριξης, περιβάλλεται από ένα περιβλήμα πολυαιθυλενίου (PE), δημιουργώντας ένα σχήμα
8 δομή.
Εφαρμογή
1 Σχεδιασμένο για εξωτερική χρήση, εξασφαλίζοντας αντοχή σε διάφορες συνθήκες.
2 Υποστηρίζει αποτελεσματικά τόσο τις επικοινωνίες μεγάλων αποστάσεων όσο και τις επικοινωνίες τοπικών δικτύων.
Χαρακτηριστικό
1 Ελαχιστοποιημένη διασπορά και εξασθένιση για ανώτερη ποιότητα σήματος.
2 Σχεδιασμένο με ακρίβεια, με ελεγχόμενο μήκος ινών και ξεχωριστές ράβδους για εξαιρετικές μηχανικές και
περιβαλλοντική ανθεκτικότητα.
3 Ισχυρές αντιηλεκτρομαγνητικές παρεμβολές.
4 Σύνθετο, ελαφρύ, αυτοσυνδεδεμένο σχέδιο για εύκολη εγκατάσταση.
Λεπτομέρειες δομής
| Αριθμός ινών | 12F | ||||||
| ίνες SM | Τύπος ινών | G652D |
Κεντρική συγκέντρωση Λάθος τριπολιτισμού |
≤ 0,5um | |||
| ΔΕΠ | 8.6 ∙ 9.8 μm | Επικάλυψη μη κυκλικότητα |
≤ 0,68% | ||||
| Διάμετρος επικάλυψης | 125±0,7um | Χρώμα ινών | 12 χρώματα |
||||
| Ελαφρύς αποθέτης ασφαλείας | Υλικό | PBT | Χρώμα | 3 χρώματα | |||
| Διάμετρος | 20,0±0,04 mm | Δάχος | 00,4±0,04 mm | ||||
| Στάβλος γεμίσματος | Υλικό | PP | Χρώμα | λευκό | |||
| Διάμετρος | 2.0 | Αριθμός | 2 | ||||
| Μέλος της δύναμης | Διάμετρος | ΣΥΡΙΖΑ | Διάμετρος | Φ2,0 mm | |||
| Συμπεριλαμβανομένων των συρματόσχοινων | Διάμετρος | Τεχνουργήματα από χάλυβα | Διάμετρος | 1.2*7-3.6mm | |||
| Γάλλος | Δάχος | 2X2,5 ((±0,4) mm | |||||
| Σύστημα αποκλεισμού νερού | Διάμετρος | ταινία απομόνωσης νερού | |||||
| Πανοπλία | Διάμετρος | Αλουμινένια ταινία | |||||
| Εξωτερική κάλυψη | Διάμετρος | ΠΕ | Χρώμα | Μπλοκάρισμα | |||
| Διάμετρος | 6.6 ((±0,2) mm × 11,5 ((±0,4) mm | Δάχος | 20,0±0,05 mm | ||||
Μηχανικές και περιβαλλοντικές επιδόσεις
| Δυνατότητα τράβηξης | Μαξ. Μαξ. | 5000N | |||||
| φορτίο συντριβής | Μαξ. Μαξ. | 1000N/100mm | |||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θερμοκρασία | -20°C+70°C | ||||||
Απόδοση ινών
| Στυλ ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | ||||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | ||||
| Αδυνάμωση | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 125±0.7 | 125±0.7 | 125±0.7 | ||||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Διάμετρος επικάλυψης | Εμ. | 243±5 | 243±5 | 243±5 | ||||
