Σχήμα 8 Καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTC8Y |

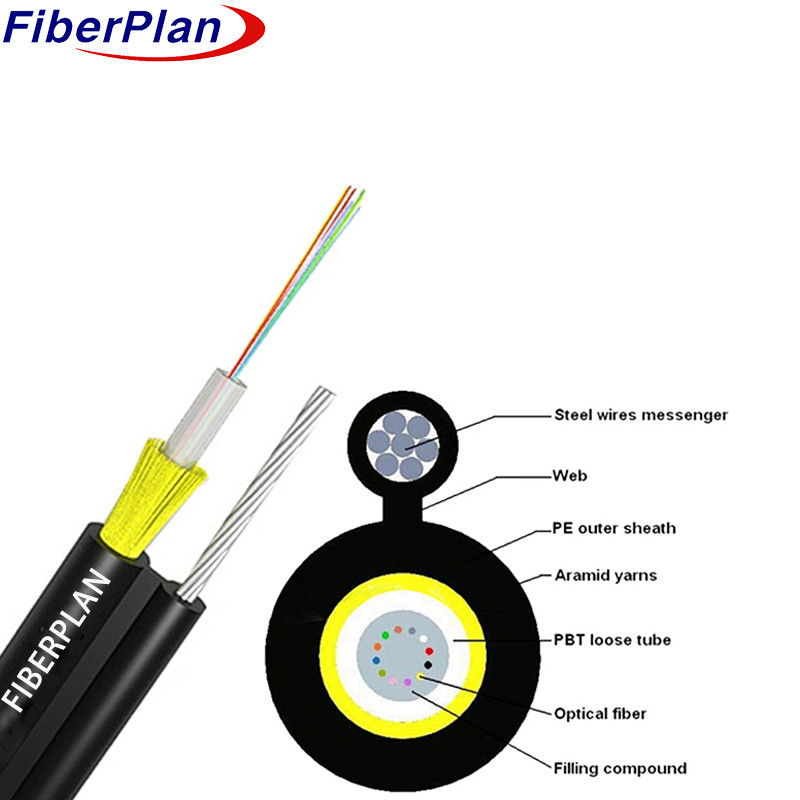

Υψηλής αντοχής σχήμα 8 GYXTC8Y με νήματα αραμιδίου
Περιγραφή
Οι ίνες βρίσκονται μέσα σε ένα πλαστικό χαλαρό σωλήνα υψηλού εύρους, γεμάτο με μια ανθεκτική στο νερό ένωση,
Αυτό το τμήμα του καλωδίου, μαζί με τα καλώδια που χρησιμεύουν ως
Η υποστήριξη, ολοκληρώνεται με ένα περιβλήμα PE για να δημιουργηθεί μια δομή σχήματος 8.
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει τα γενικά κριτήρια για ένα αυτοφορτωμένο οπτικό καλώδιο Center Tube που προορίζεται για
για εναέριες και εναέριες εγκαταστάσεις.
Χαρακτηριστικά
1 Η μη μεταλλική αντοχή παρέχει εξαιρετική αντοχή στις ηλεκτρομαγνητικές παρεμβολές.
2 Η αποδεδειγμένη σχεδίαση χαλαρών σωλήνων εξασφαλίζει αξιόπιστη απόδοση.
3 Δείχνει εξαιρετική μηχανική και περιβαλλοντική ανθεκτικότητα.
4 Προσφέρει καλή ευελιξία και ικανότητα κάμψης.
5 Μικρή εξωτερική διάμετρος, ελαφρύ βάρος και εύκολη εγκατάσταση.
6 Η ενίσχυση με κεβλάρ αυξάνει σημαντικά την αντοχή του καλωδίου στην τράβηξη.
Λεπτομέρειες κατασκευής καλωδίων
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Αριθμός ινών | 1 έως 12 πυρήνες |
| Υλικό χαλαρού σωλήνα | PBT |
| Διάμετρος χαλαρού σωλήνα | 30,0 mm ± 0,2 mm |
| Διάμετρο ατσάλινου σύρματος αυτοβοήθησης | 1.6mm |
| Συνολική διάμετρος καλωδίου | 40,0 mm × 6,0 mm |
| Βάρος καλωδίου ανά χιλιόμετρο | 45 kg/km |
Χρώμα ινών
| Αριθμός ινών ανά σωλήνα | 8 πυρήνες |
|---|---|
| 1 | Μπλε |
| 2 | Πορτοκαλί |
| 3 | Πράσινο |
| 4 | Καφέ |
| 5 | Γκρι |
| 6 | Λευκό |
| 7 | Κόκκινο |
| 8 | Μαύρο |
| 9 | Κίτρινο |
| 10 | Βιολέτα |
| 11 | Ροζ |
| 12 | Ακουα |
Καλώδιο Μηχανικά χαρακτηριστικά
| Κέντρο | Διάμετρος καλωδίου | Βάρος |
|---|---|---|
| 1-12 | 4.0 × 6.0 | 45 kg/km |
| Παράμετρος | Λεπτομέρειες |
|---|---|
| Περιοχή θερμοκρασίας | -40°C έως +70°C |
| Μίν ακτίνα κάμψης (μακροπρόθεσμη) | 10D (D = διάμετρος καλωδίου) |
| Ελάχιστη ακτίνα κάμψης (Σύντομη) | 20D (D = διάμετρος καλωδίου) |
| Ελάχιστη επιτρεπόμενη αντοχή στη τράβηξη (μακροπρόθεσμη) | 700N |
| Ελάχιστη επιτρεπόμενη αντοχή στη τράβηξη (αργή διάρκεια) | 1200N |
| Θερμοκρασία λειτουργίας | -40°C έως +70°C |
| Θέρμανση εγκατάστασης | -20°C έως +60°C |
| Θέρμανση αποθήκευσης | -40°C έως +70°C |
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | SM G652 | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Υπόθεση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό |
| Αδυνάμωση | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. |
| Διασκορπισμός | 1550nm | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| Διασκορπισμός | 1625nm | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| Διάφραση ζώνης | 850nm | - Δεν ξέρω. | - Δεν ξέρω. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Δεν ξέρω. |
| Διάφραση ζώνης | 1300nm | - Δεν ξέρω. | - Δεν ξέρω. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Δεν ξέρω. |
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ≥1302, ≤1322 | - Δεν ξέρω. | - Δεν ξέρω. | ≥1295, ≤1320 |
| Στρώση μηδενικής διασποράς | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | |
| Αξία συνδέσμου σχεδιασμού PMD | Ψ (μμ^2·km) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| μήκος κύματος λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| μήκος κύματος λcc | nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| ΔΕΠ | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| ΔΕΠ | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| Αριθμητικό άνοιγμα (NA) | - Δεν ξέρω. | - Δεν ξέρω. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Βήμα (μέσος όρος αμφίδρομης μέτρησης) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Ακανόνιστες παρατυπίες όσον αφορά το μήκος και το σημείο των ινών | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Παράμετρος | Μονάδα | SM G652 | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Διακοπή | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Συντελεστής αντίστροφης διάχυσης της διαφοράς | dB/km | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| Διάμετρος πυρήνα | μm | - Δεν ξέρω. | - Δεν ξέρω. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Διάμετρος επικάλυψης | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Μη κυκλική επικάλυψη | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Διάμετρος επικάλυψης | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Λάθος συγκεντρωτικότητας επικάλυψης/οπλισμού | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Λάθος συγκεντρωτικότητας πυρήνα/οπλισμού | μm | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Κουρούλια (ακτίνα) | μm | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
